C4D顶点贴图的运用教程:制作冰块融化特效

C4D能做的场景非常多，运用范围也非常广。今天我们来分享的是冰块融化的效果案例教程。动图效果大家看看吧：

文章转载来自公众号野鹿志 公众号ID：yeluzhi666 作者：马鹿野郎

这个冰块融化的效果其实就是顶点贴图的运用

这篇文章使用姿态变形获取的顶点贴图，然后用OC进行渲染的。

打开C4D，先设置一下动画时长，帧速率25，拢共150帧。

我感觉原图最后冰块是一个等角视角，所以也将视角切换为等角视角：

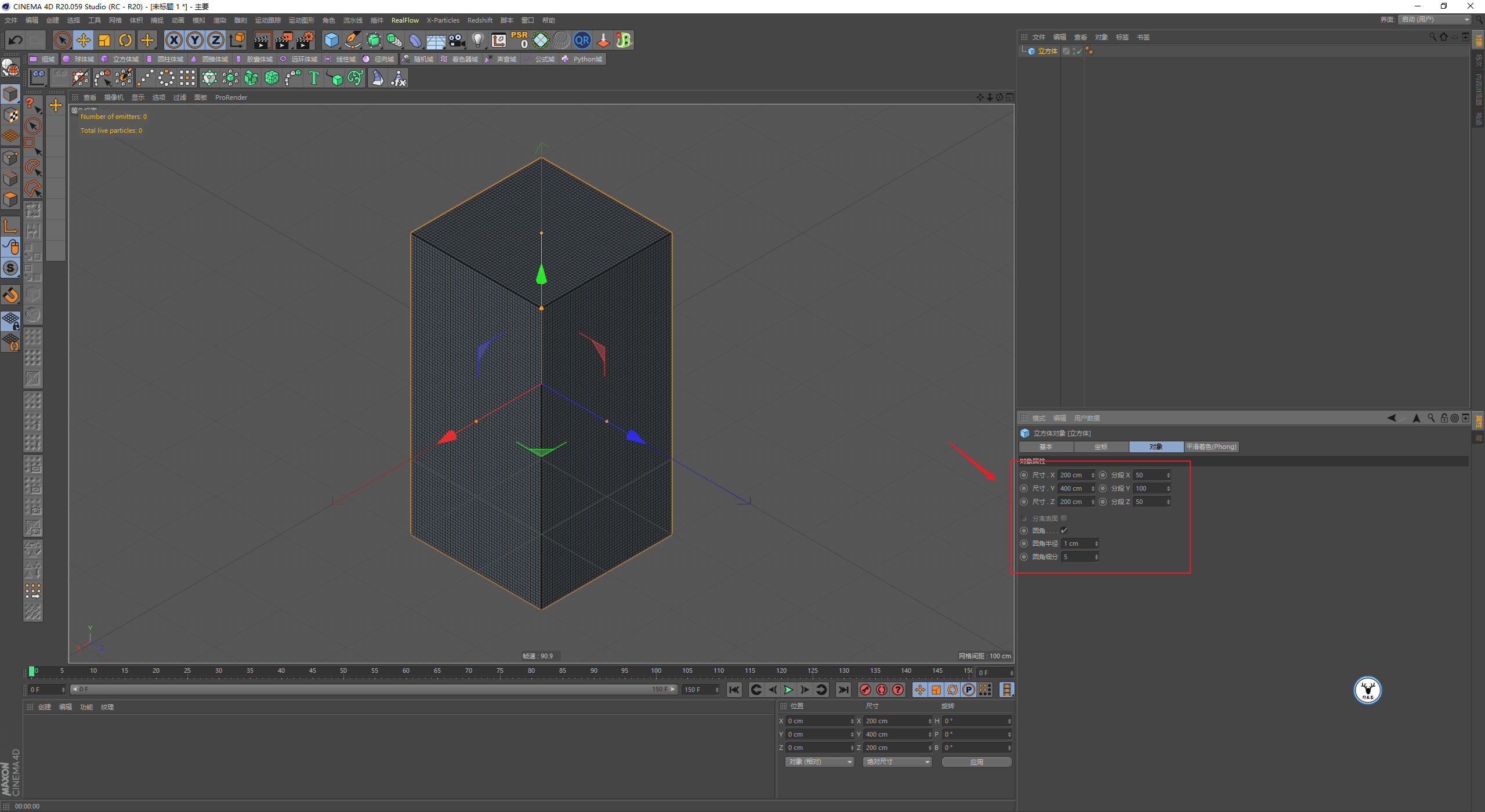

新建立方体，由于我们后面既要用到顶点贴图又要用到置换，所以分段可以多一点。

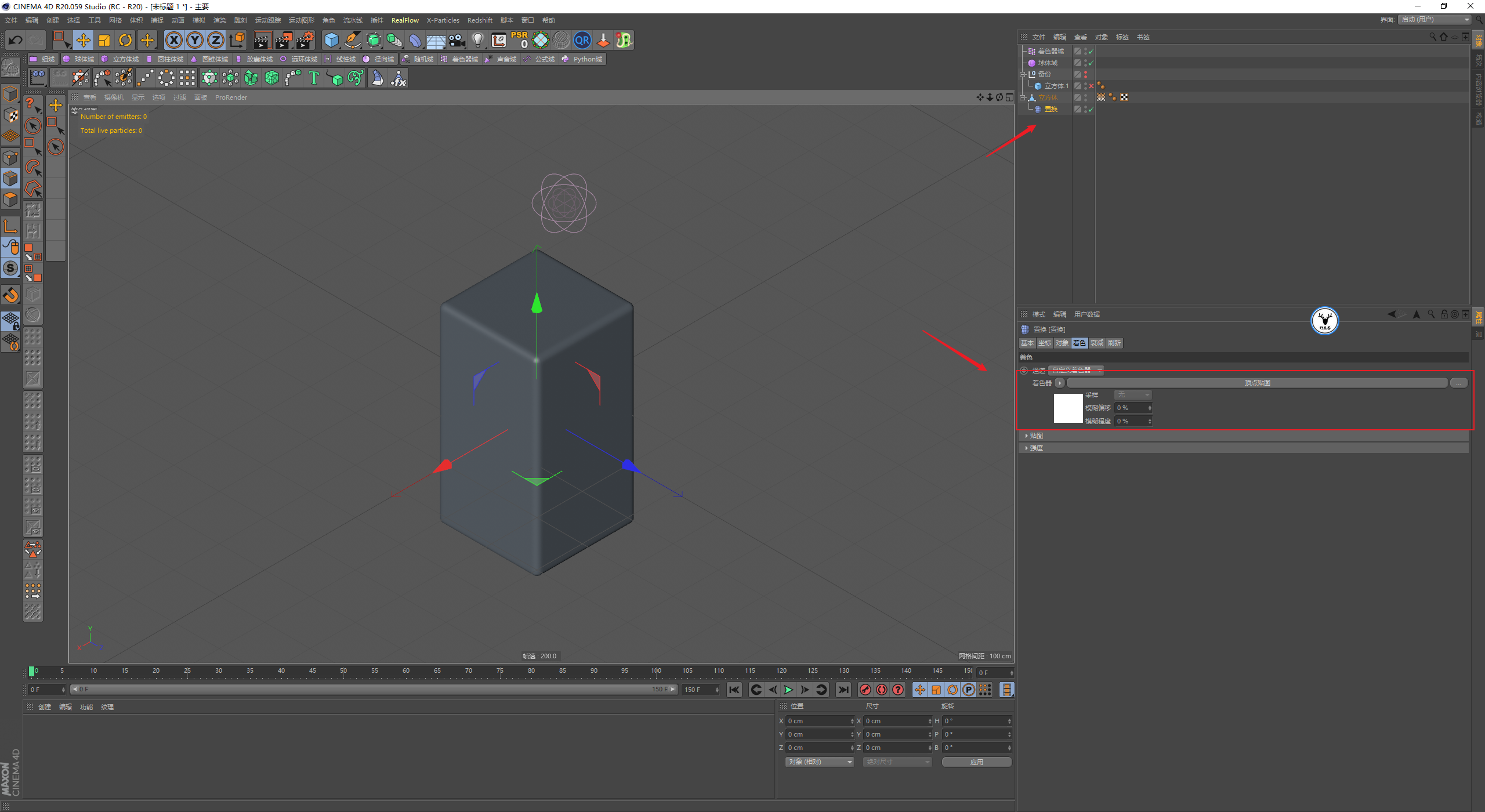

让Y轴的高度以及分段都是XZ轴的两倍，这样布线会比较均匀，然后稍微给一丢丢的圆角就好：

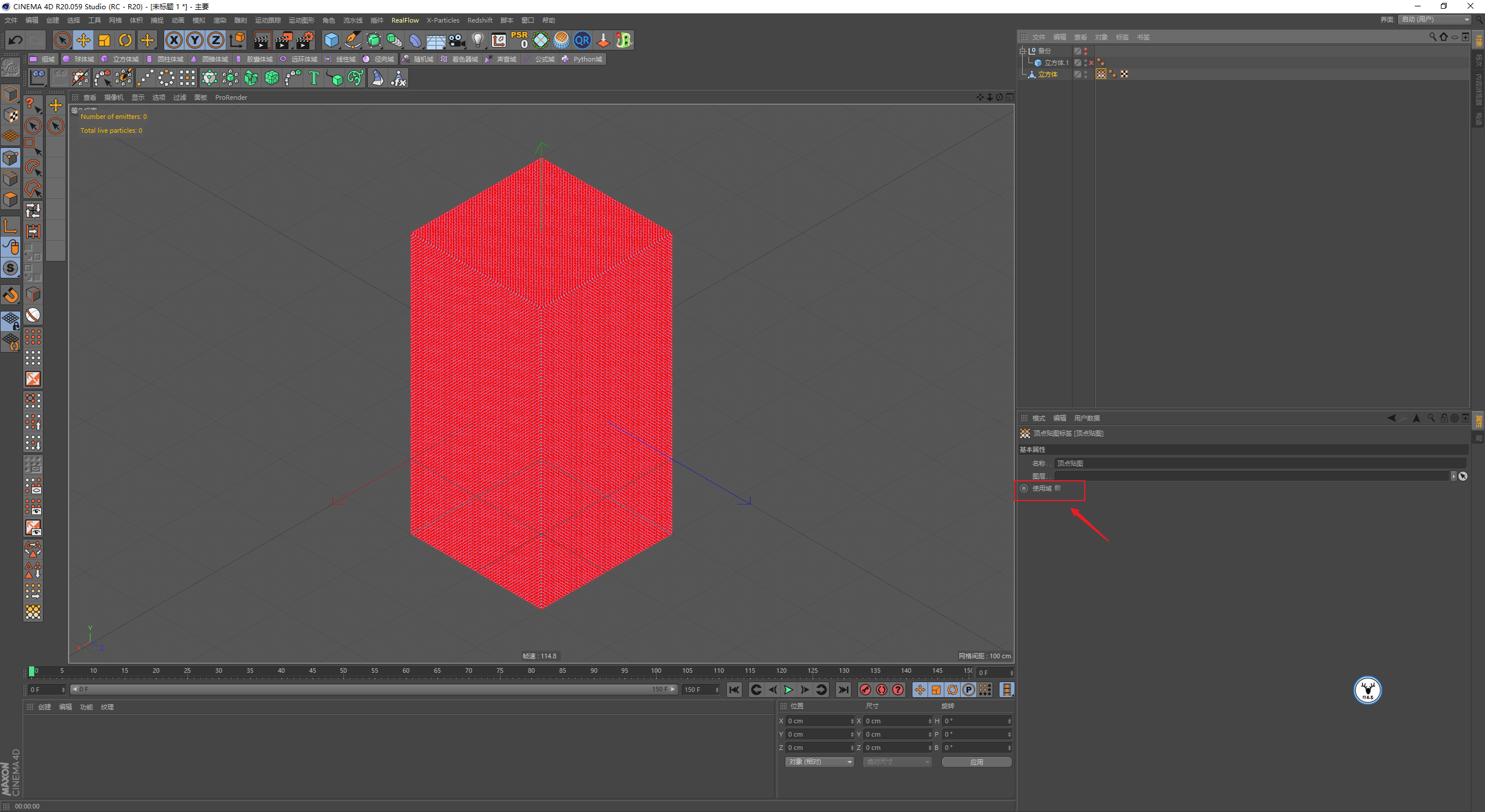

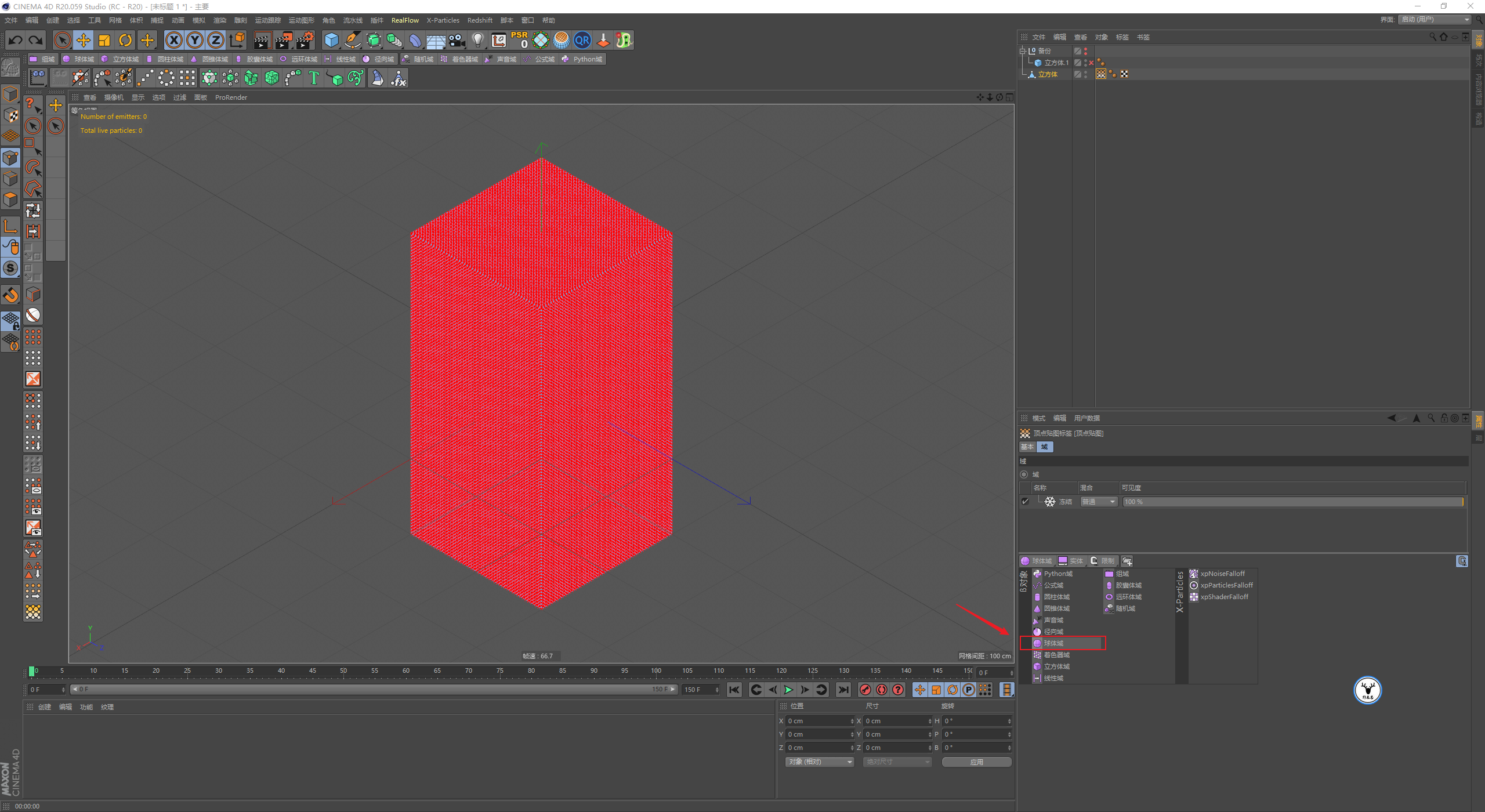

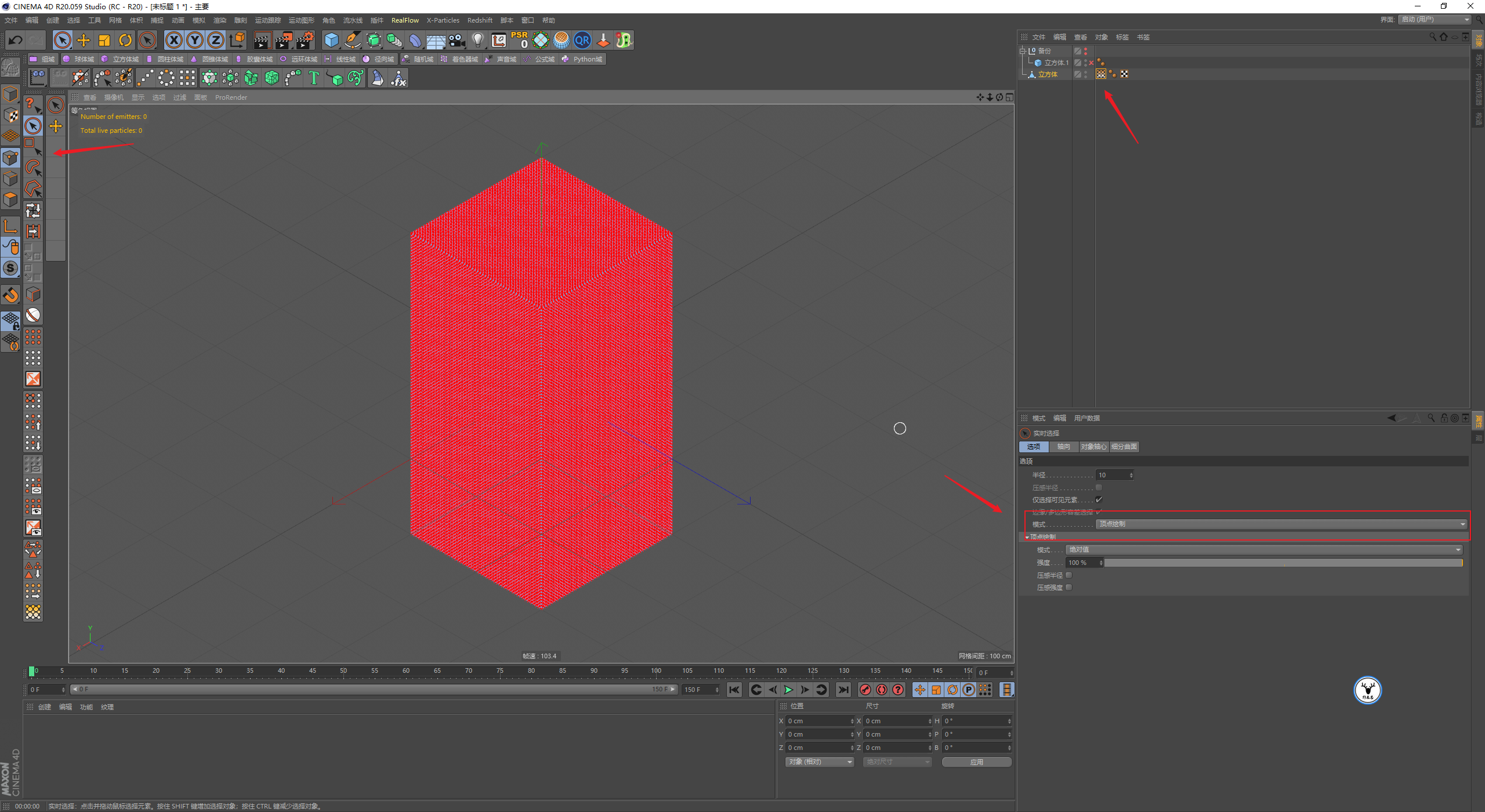

将立方体C掉，切换到点级别，用实时选择工具将模式切换为顶点绘制，在空白处点一下，就会自动创建一个顶点贴图：



选中顶点贴图，勾选使用域：

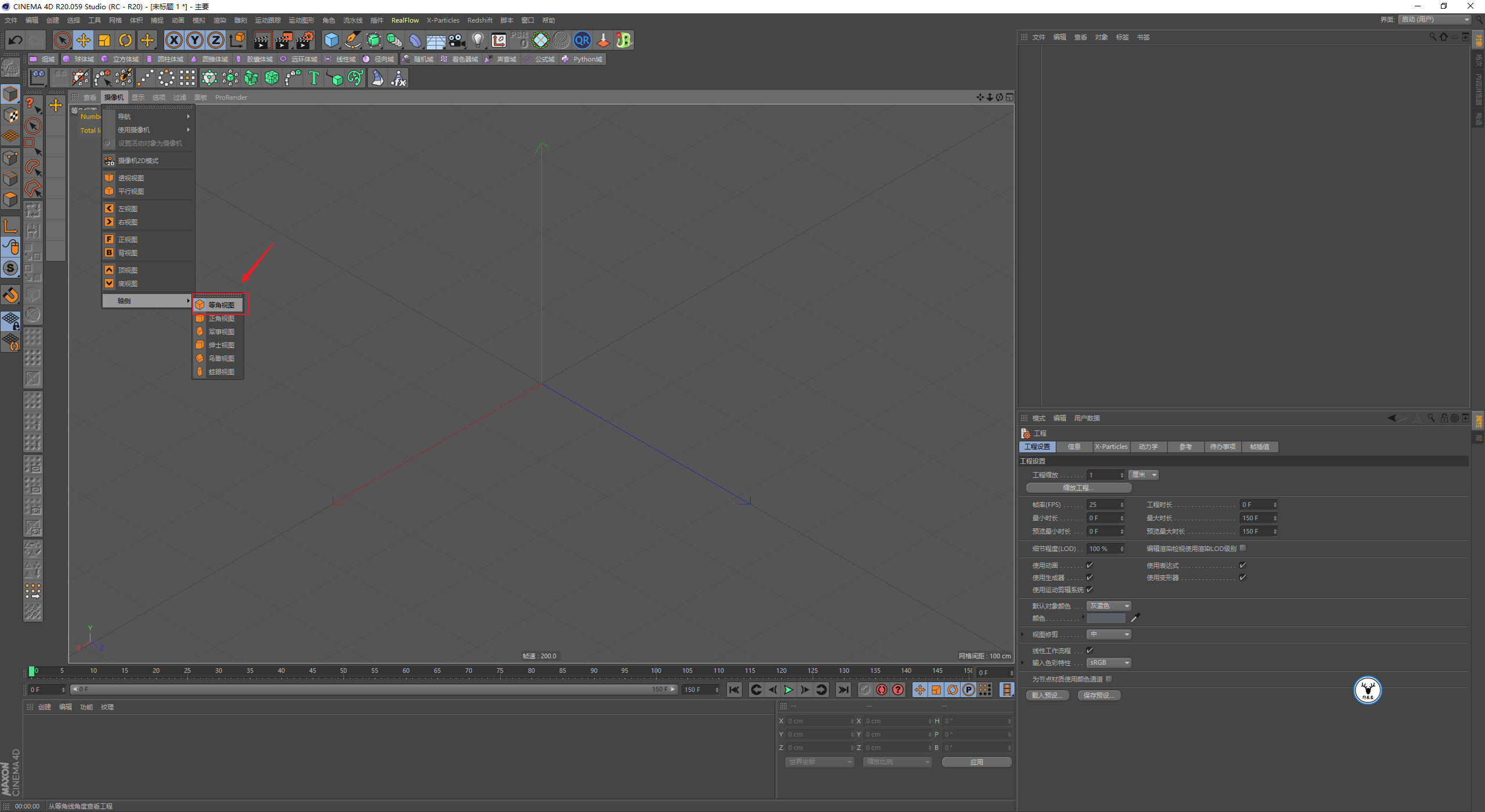

勾选之后，会自动创建一个冻结域，我们暂时不管它，然后再新建一个球体域：



新建的球体域默认的混合模式是最大，这正是我们需要的，然后调整一下球体域的尺寸：

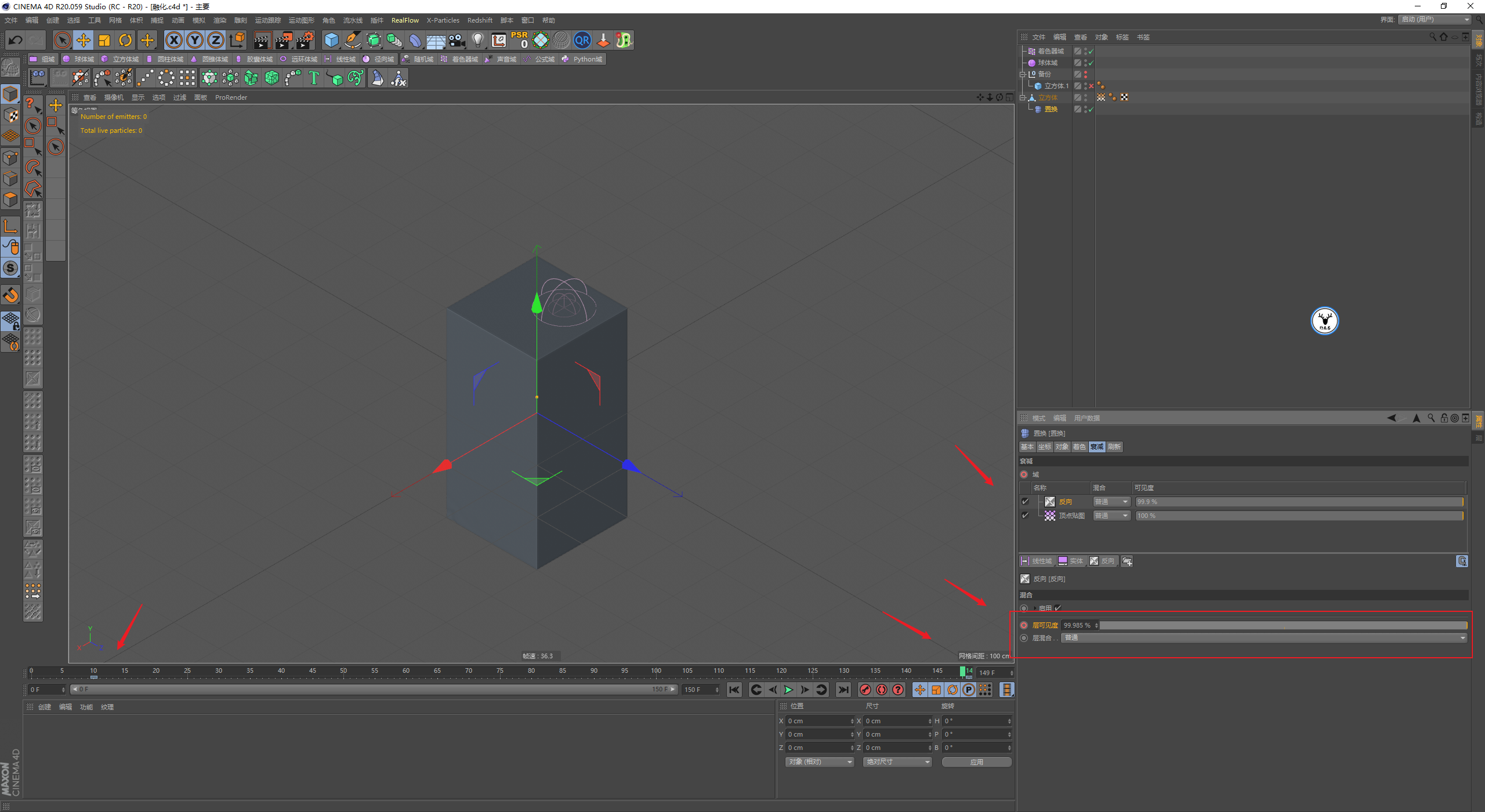

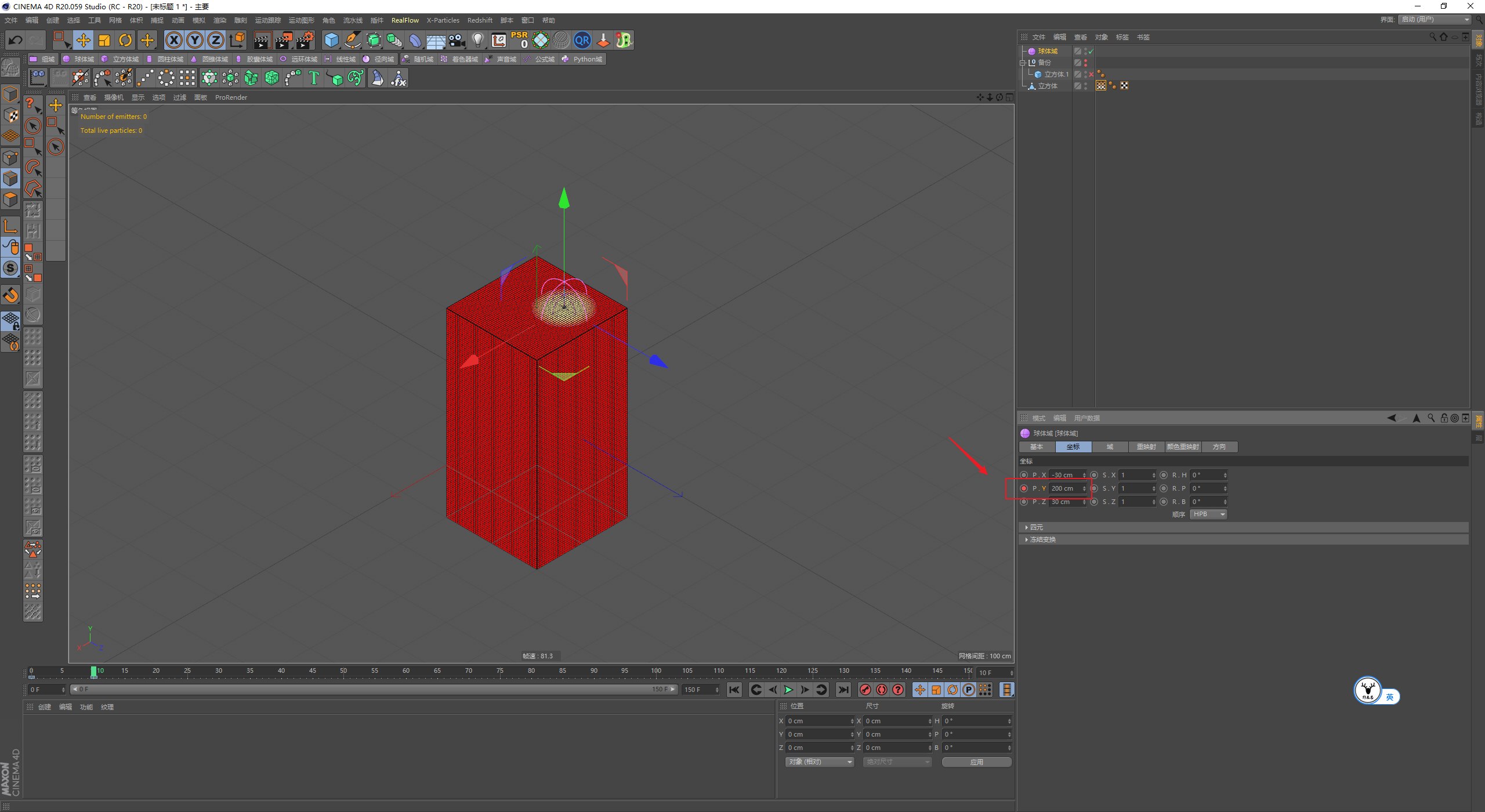

给球体域的Y轴K一个位移关键帧，让它在第10帧的时候碰到立方体：

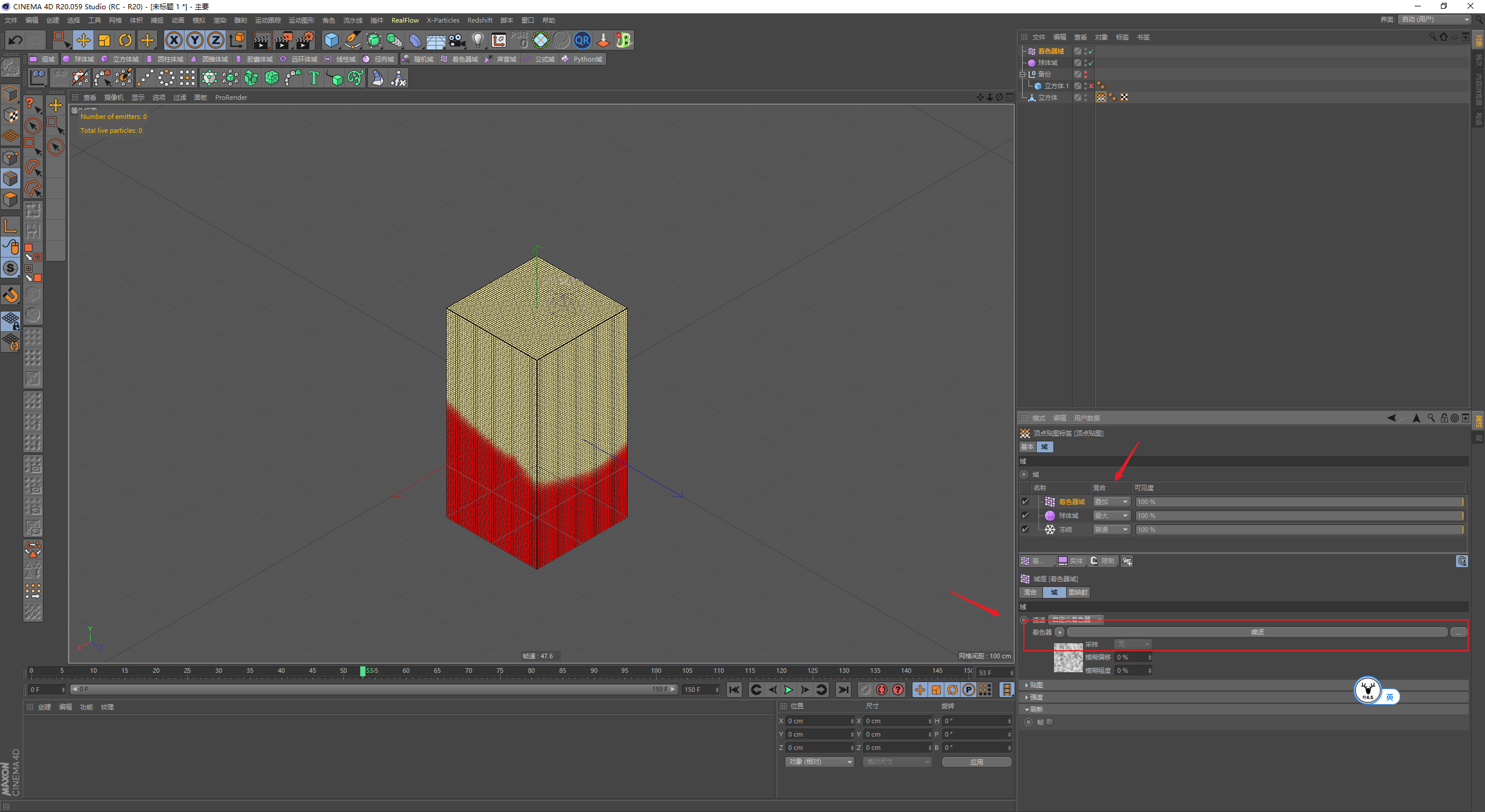

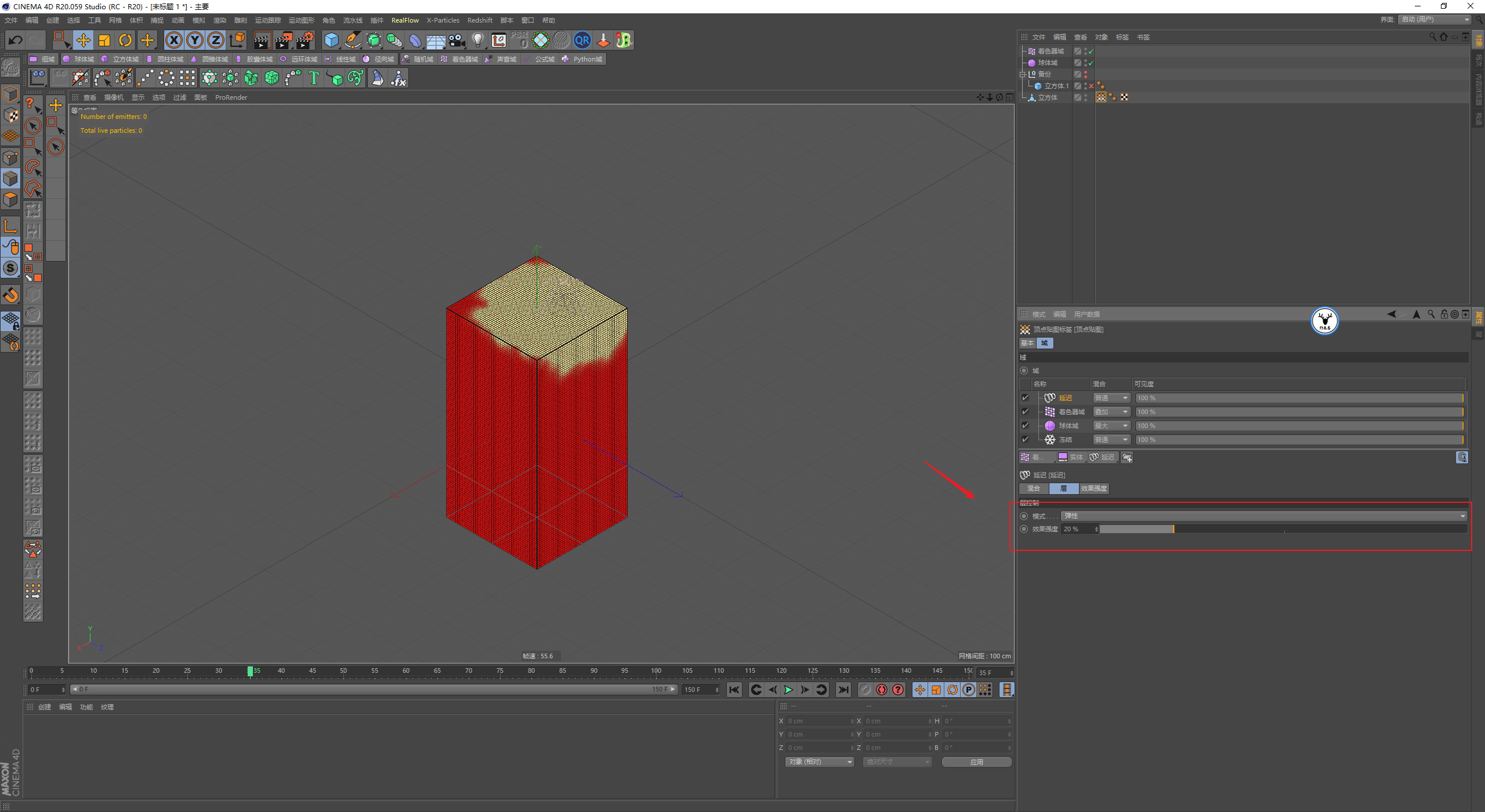

现在顶点贴图的权重是没有动画的，把冻结域里的模式改为扩散，权重就开始运动了：

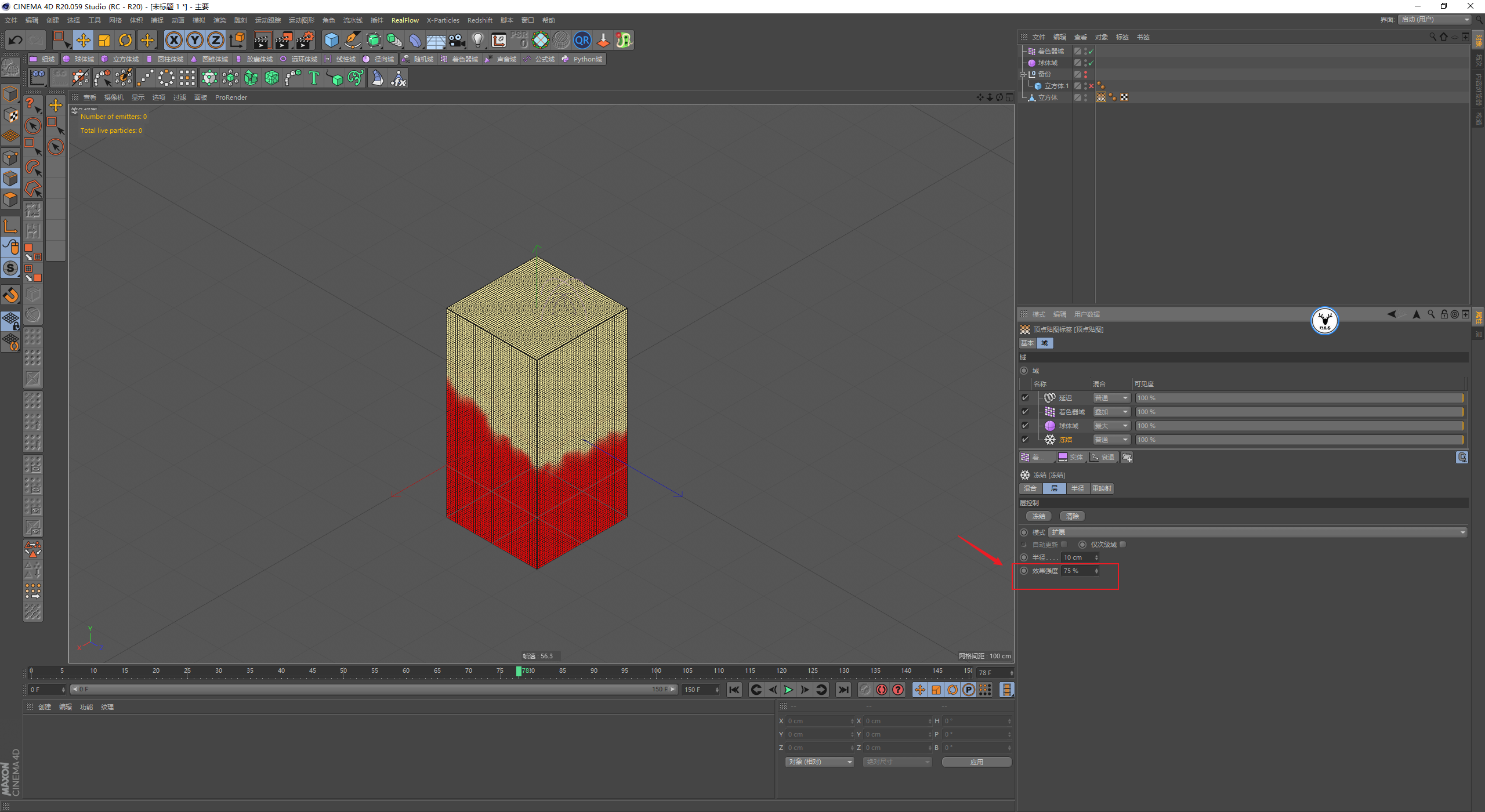

但是现在的权重边缘过于规整，你可以再添加一个随机域。

因为我觉得着色器域里噪波可调整的范围多一些，所以我这里使用的是着色器域：

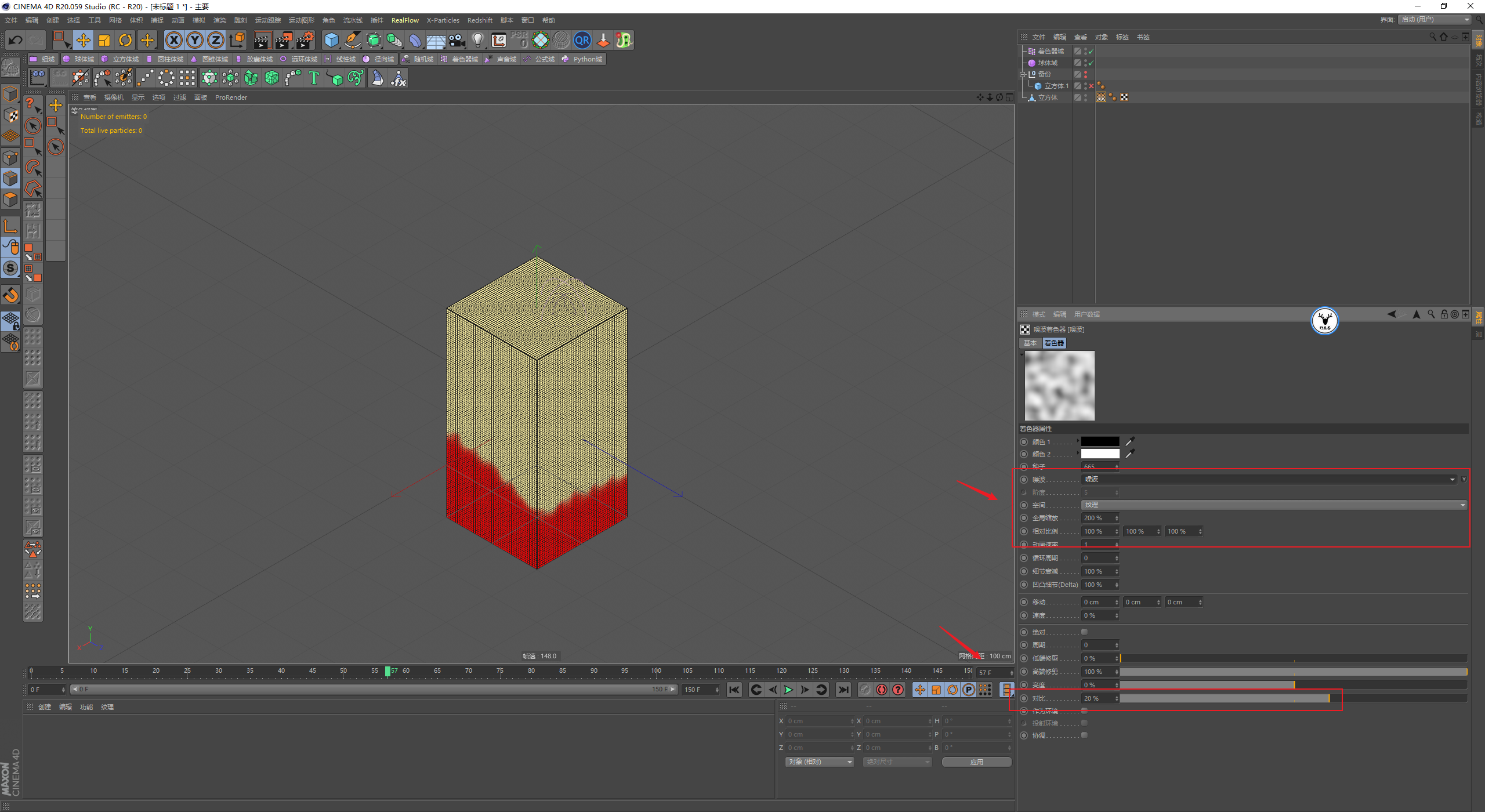

着色器里添加一个噪波，域的混合模式改为叠加：



全局缩放可以稍微增加一点，给一点动画速率，这样动画会更自然，然后略微提高一点对比度：



可以在域里面再添加一个延迟域，将模式改为弹性，强度稍微低一点，这样后面融化的时候会有一些涟漪：



冻结域的效果强度可以控制权重扩散的速度，稍微强敌一点，让扩展的速度和整个动画时长匹配：



权重的动画基本就做好了，给立方体添加置换变形器，着色器里添加效果-顶点贴图：



然后再把我们制作好的顶点贴图拖进去，你会发现融化的方向是反的，所以勾选一下反向。

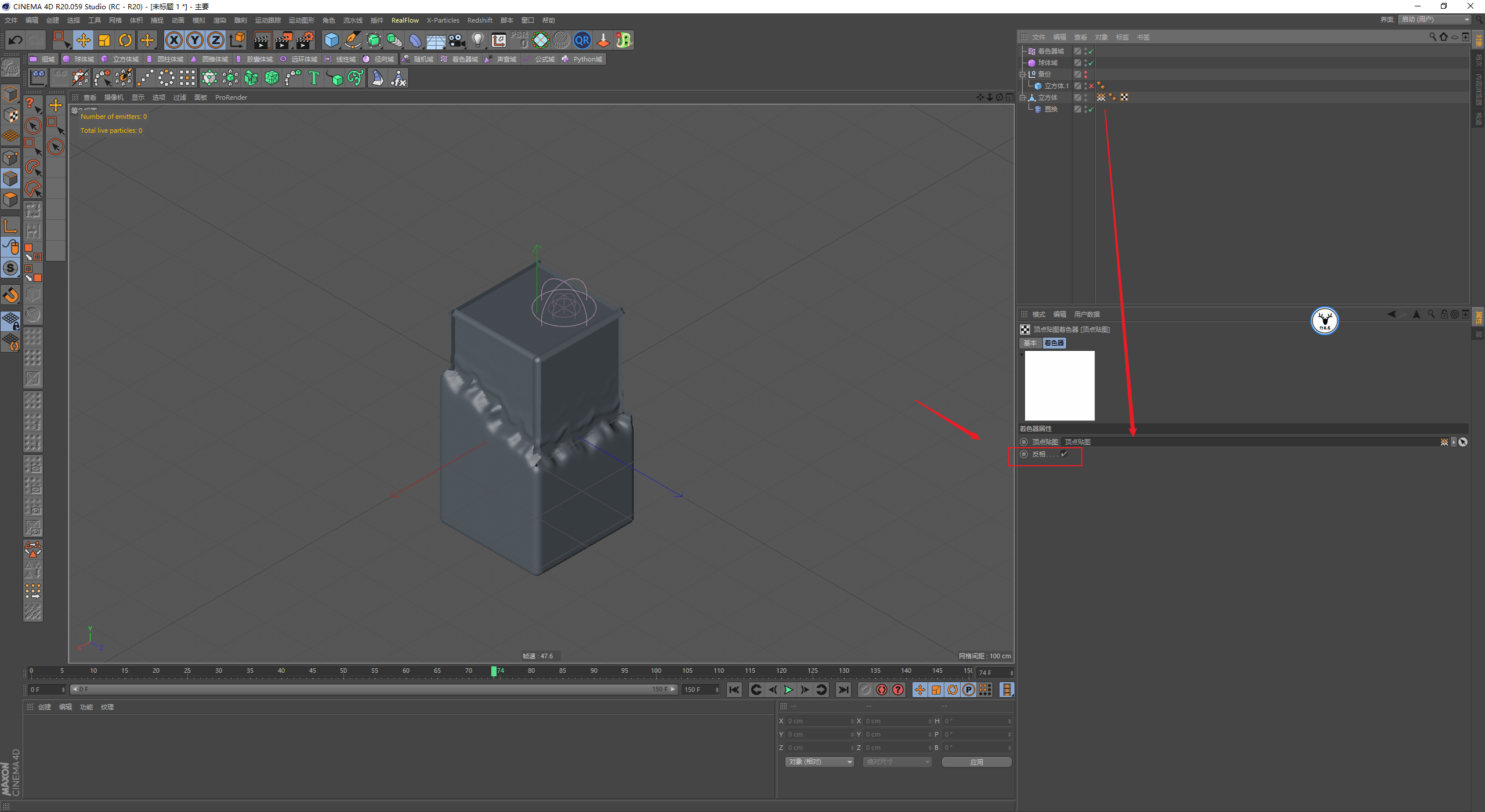

这个时候有两个问题，首先是融化前立方体的边会变粗，其次是融化后的边坏掉了，原图这两个问题都没有：

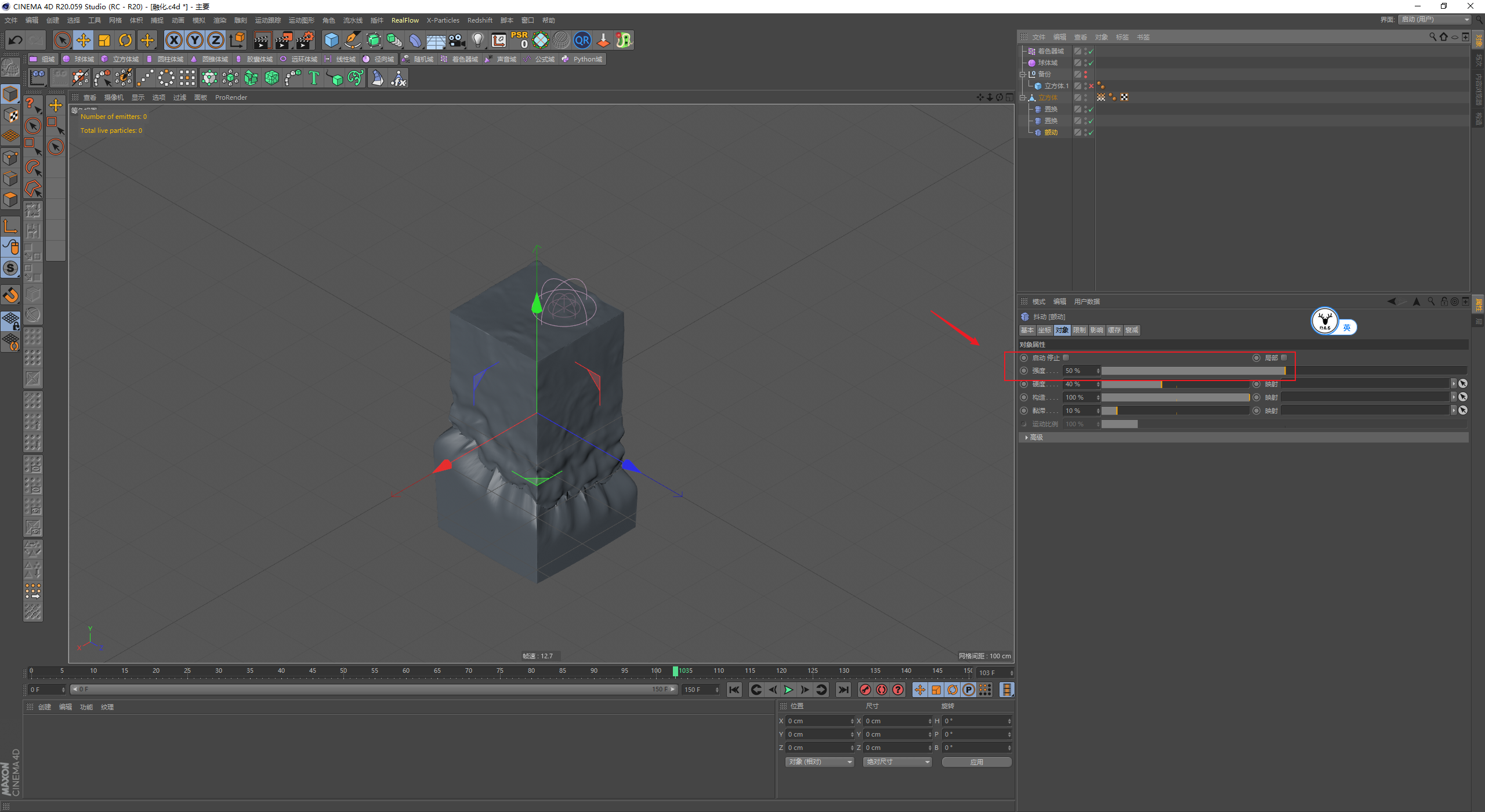

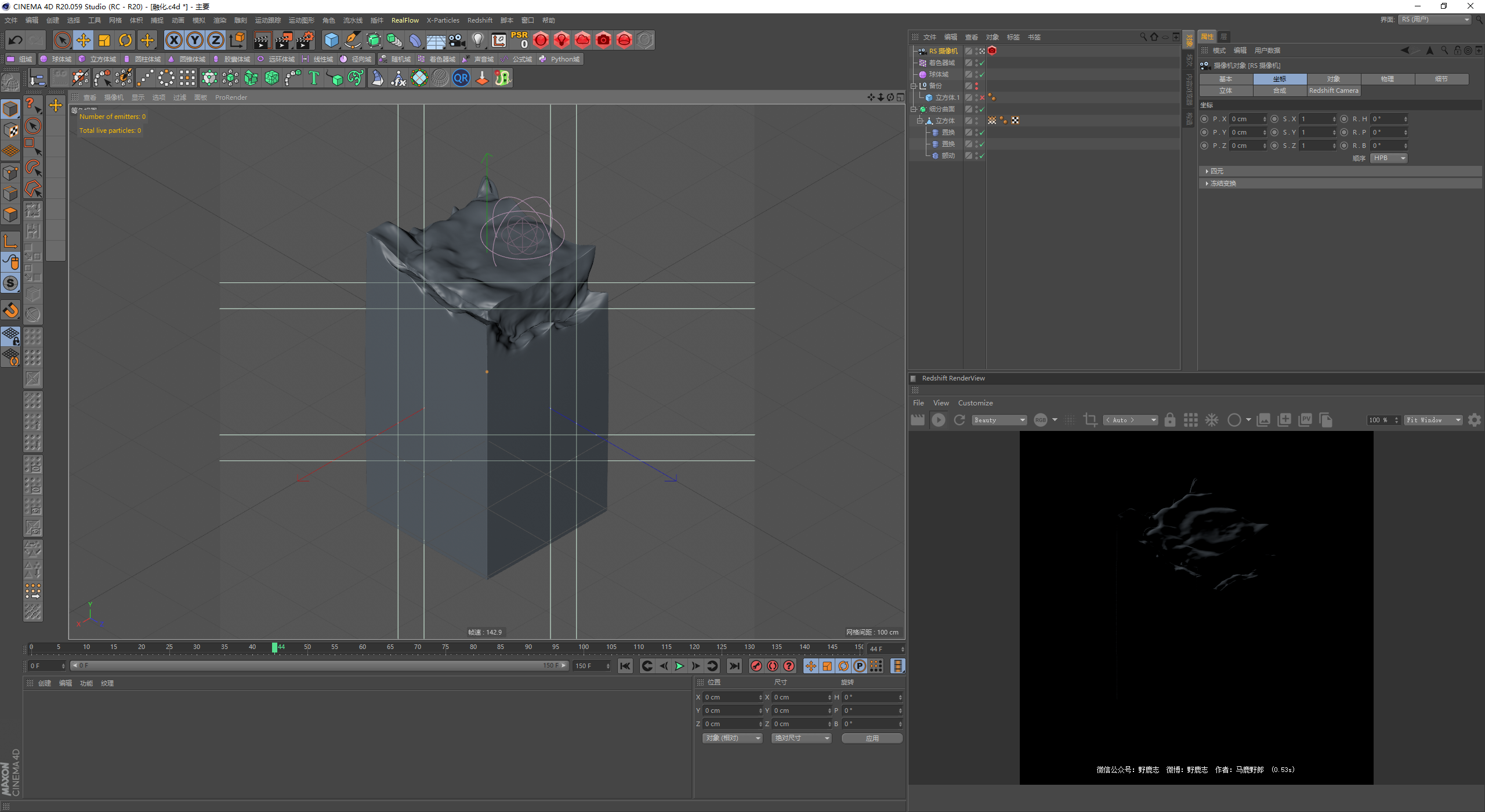

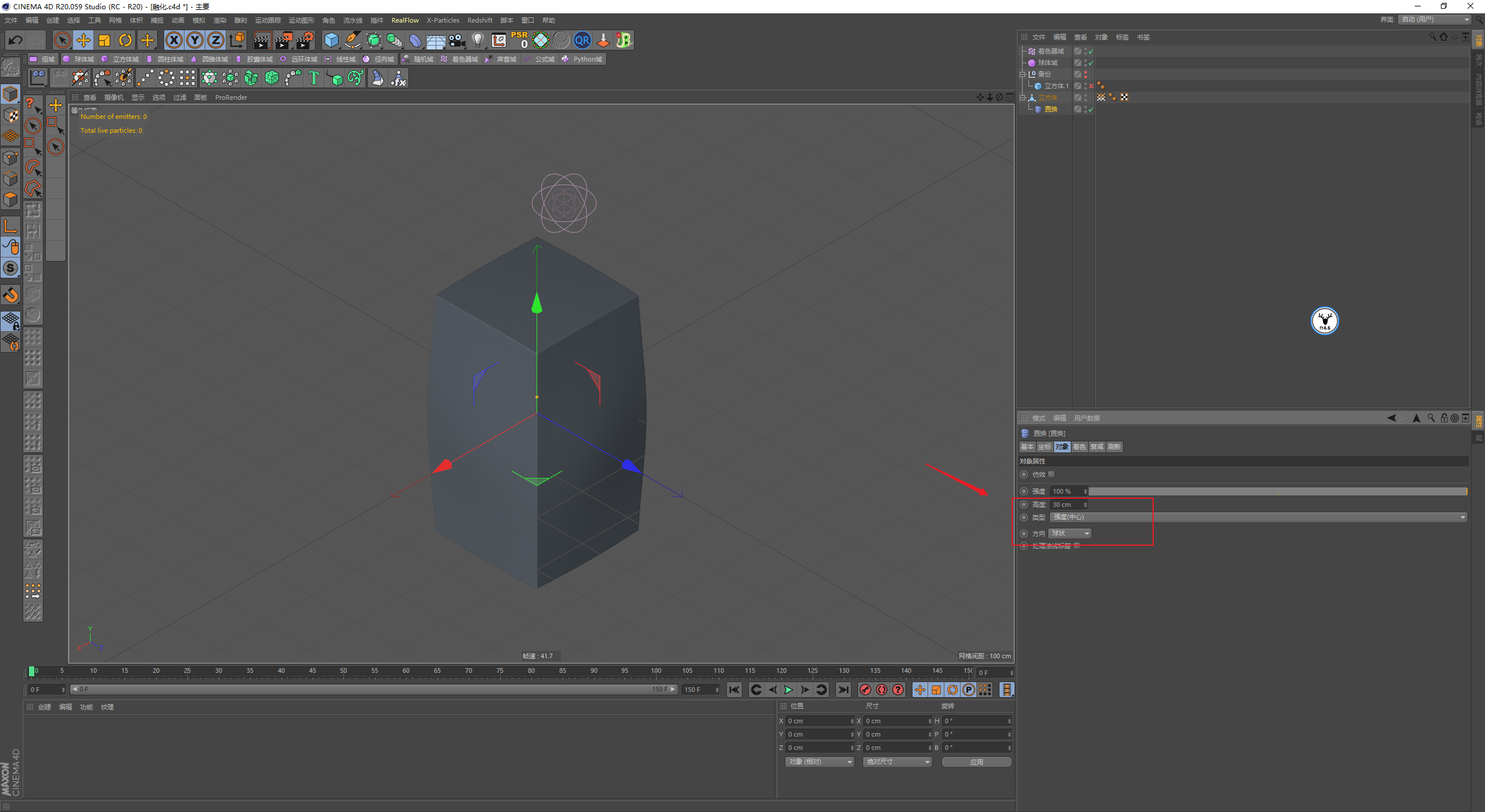

将置换的方向改为球体，边缘就不会出现这样的问题了，但是当我们把强度增大，又会发现立方体膨胀了：

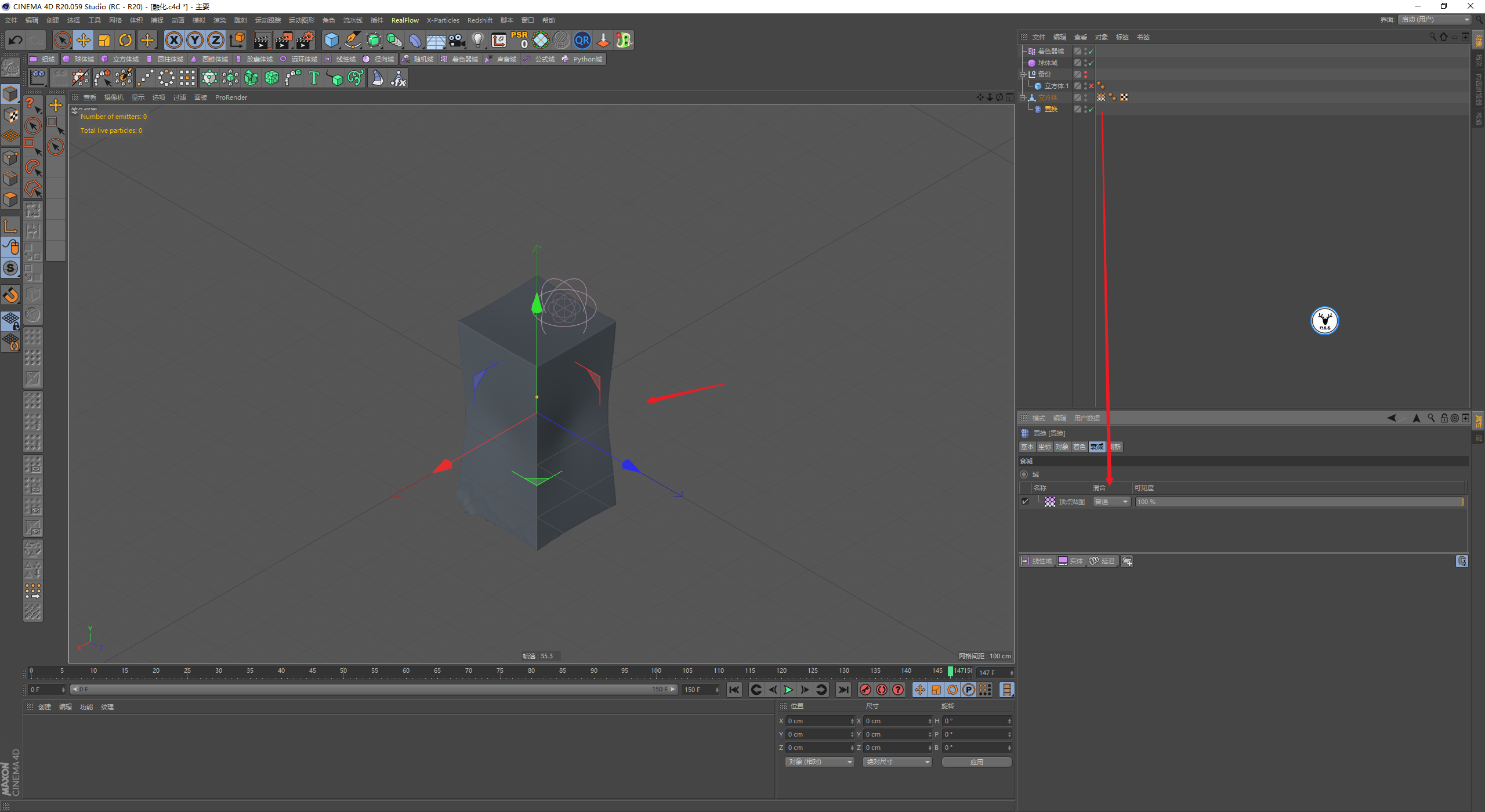

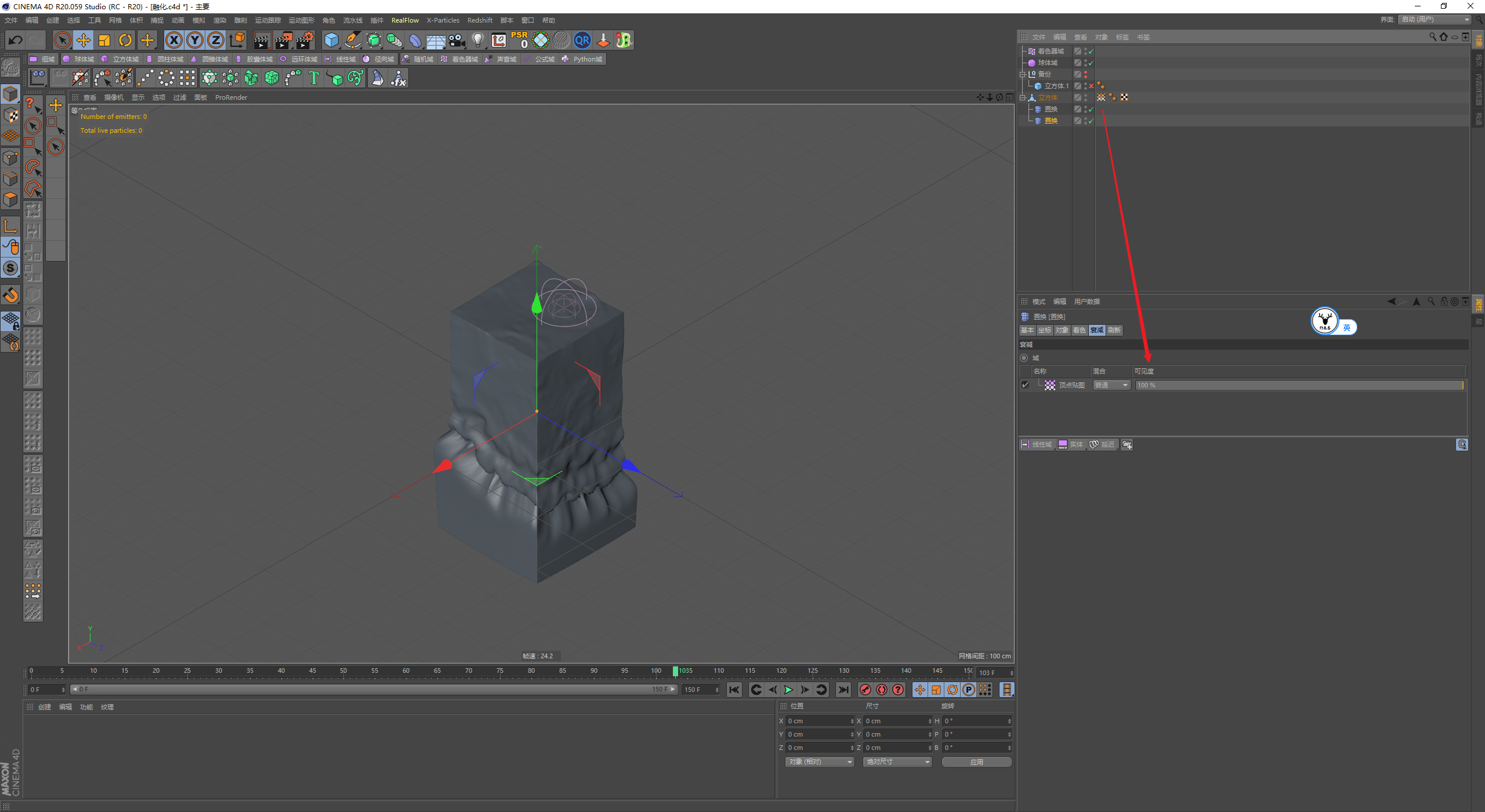

置换的衰减里把顶点贴图拖进去，这样立方体就不会膨胀了，但是融化完以后你会发现立方体又收缩了，感觉有点蛋疼：



所以再给它添加一个反向域，让在融化开始的时候图层透明度是0，最后一帧的时候透明度为100，这样就好些了：



可以在它们之间再增加一个延迟域，模式为弹性，这样感觉涟漪会更有层次：

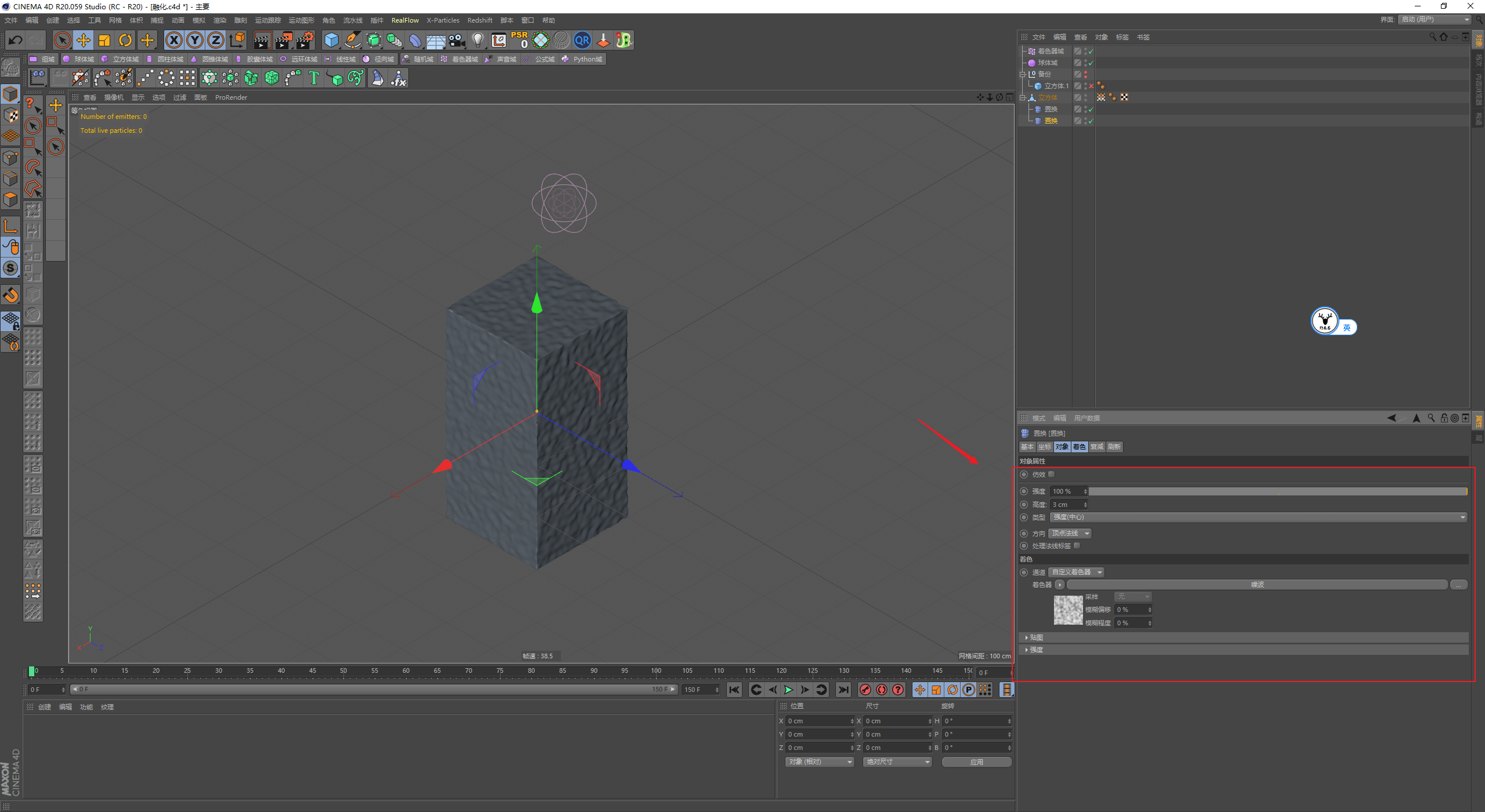

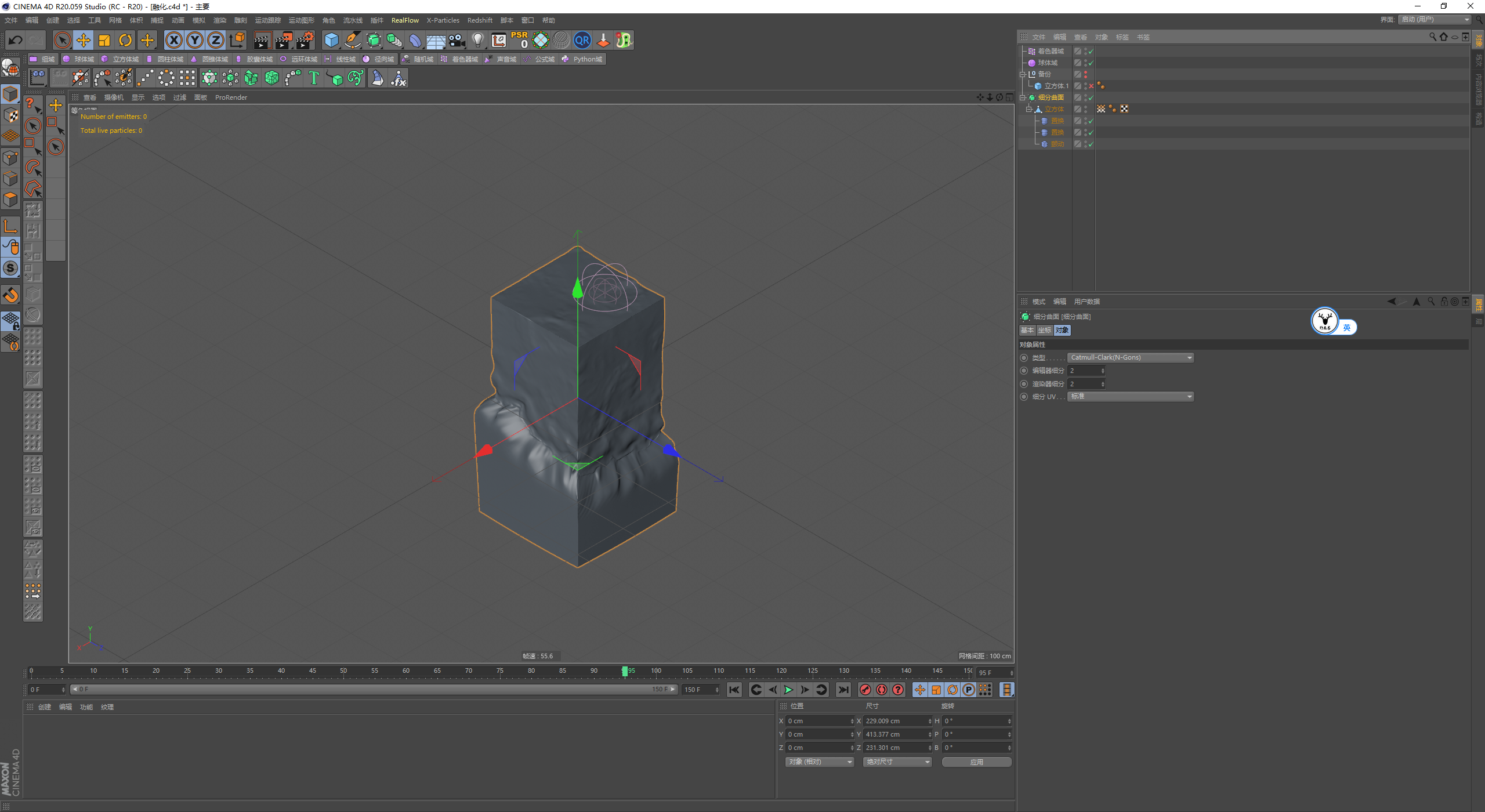

给立方体再添加一个噪波，强度小一点，着色器里添加噪波：

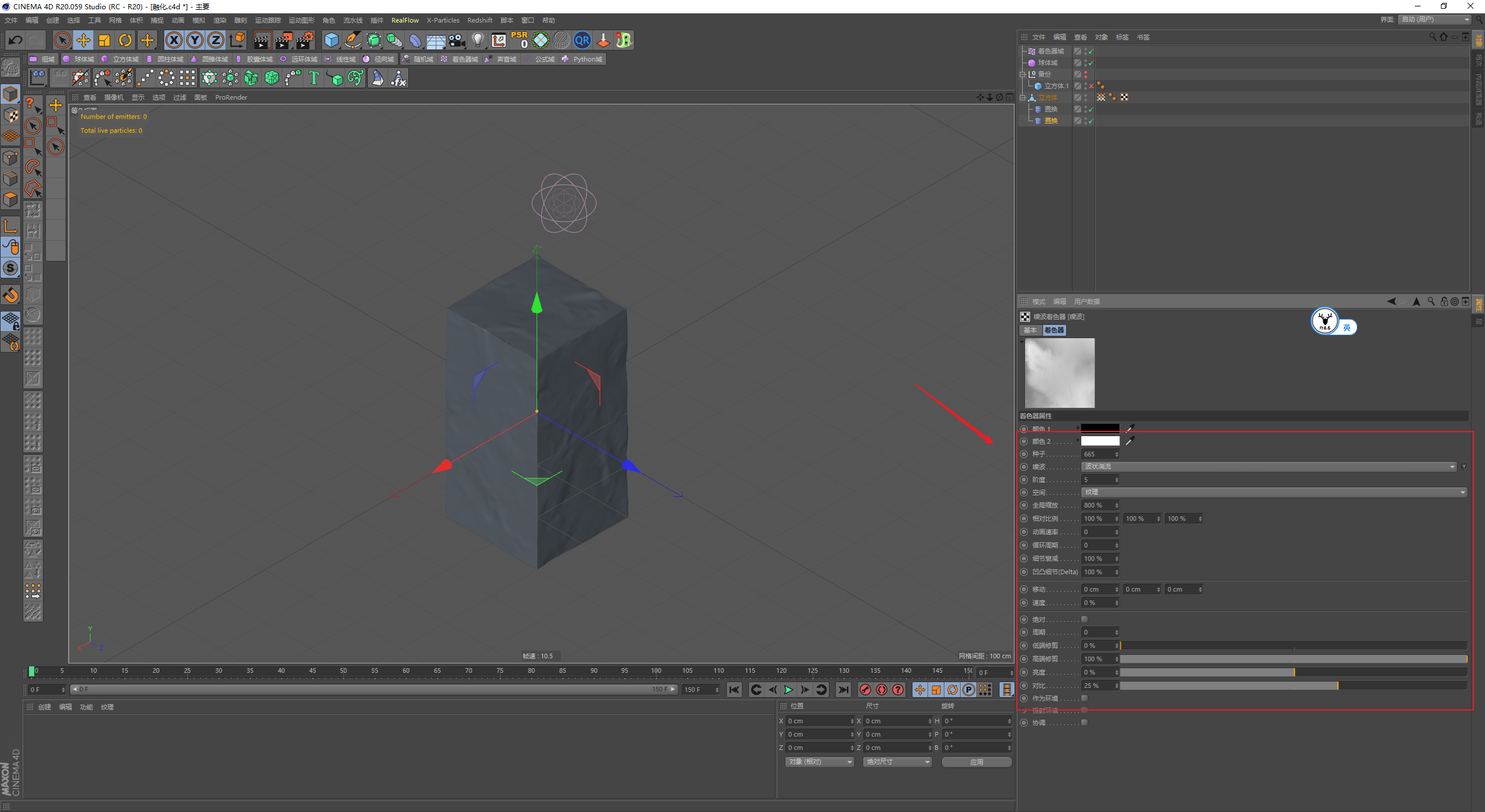

选择一个合适的噪波贴图，调整全局缩放以及对比度，让立方体看起来有点凹凸不平的感觉就行：



然后同样把顶点贴图拖进衰减里，这样只有融化以后的立方体才会凹凸不平：



可以在此基础上再增加一个颤动效果器，我个人觉得动画感觉会更好一点：



最后再增加一个细分曲面，基本这样动画就做好了：



可以进入渲染部分了，设置渲染尺寸，摄像机固定视角这些都不用说哈：

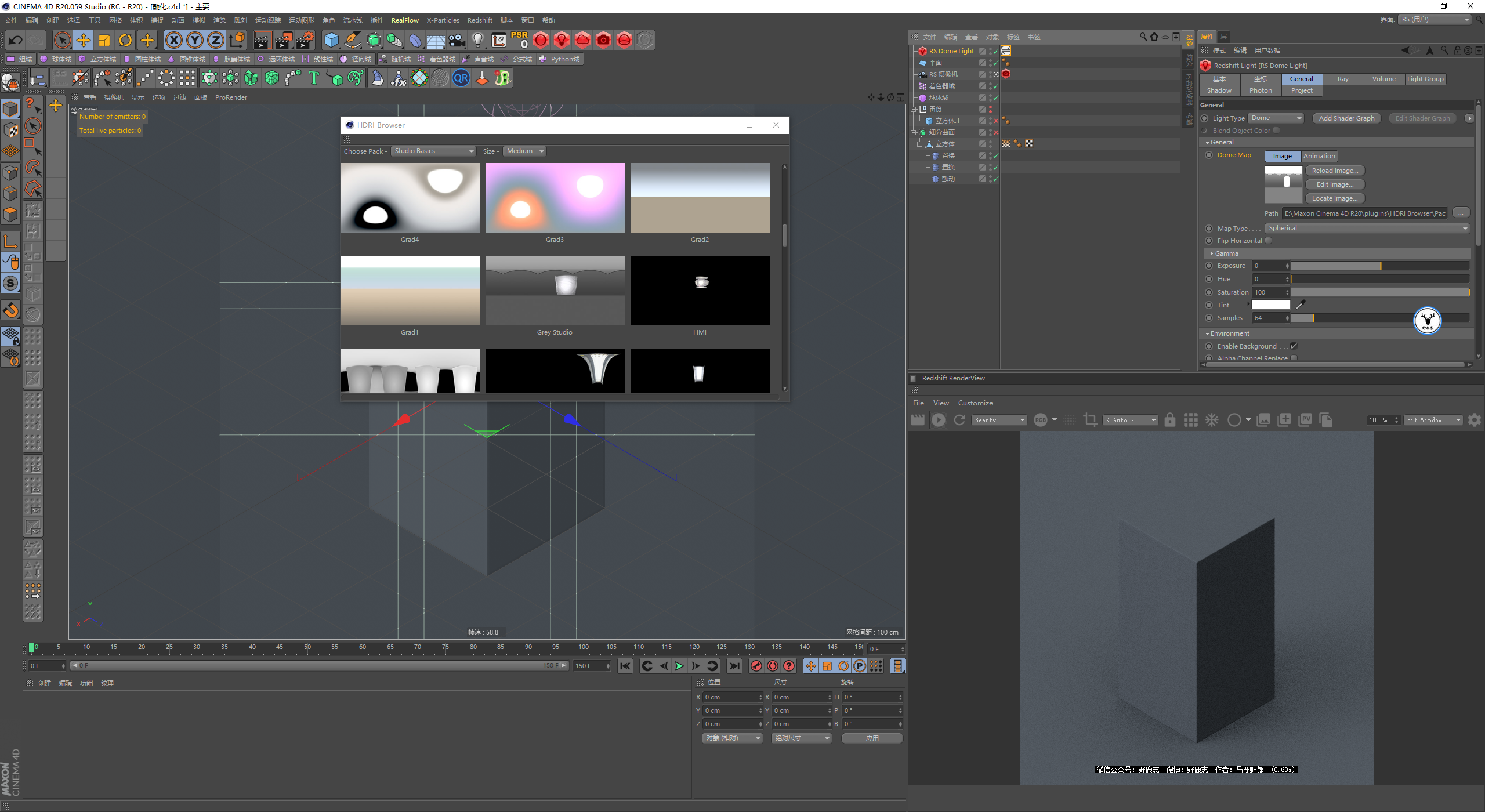

新建平面作为地面，新建HDR环境光：



平面的材质是一个普通的白色反射材质：

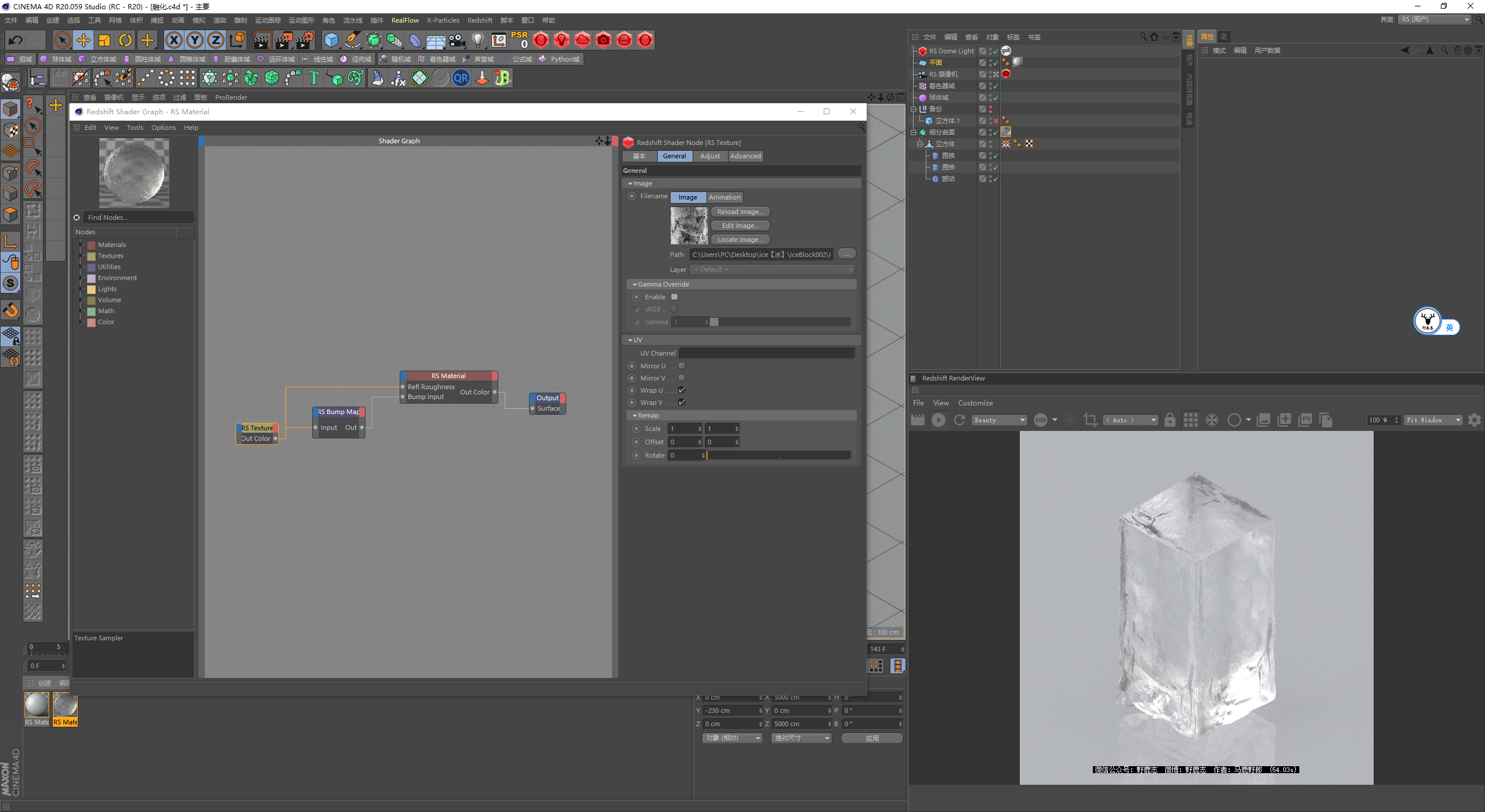

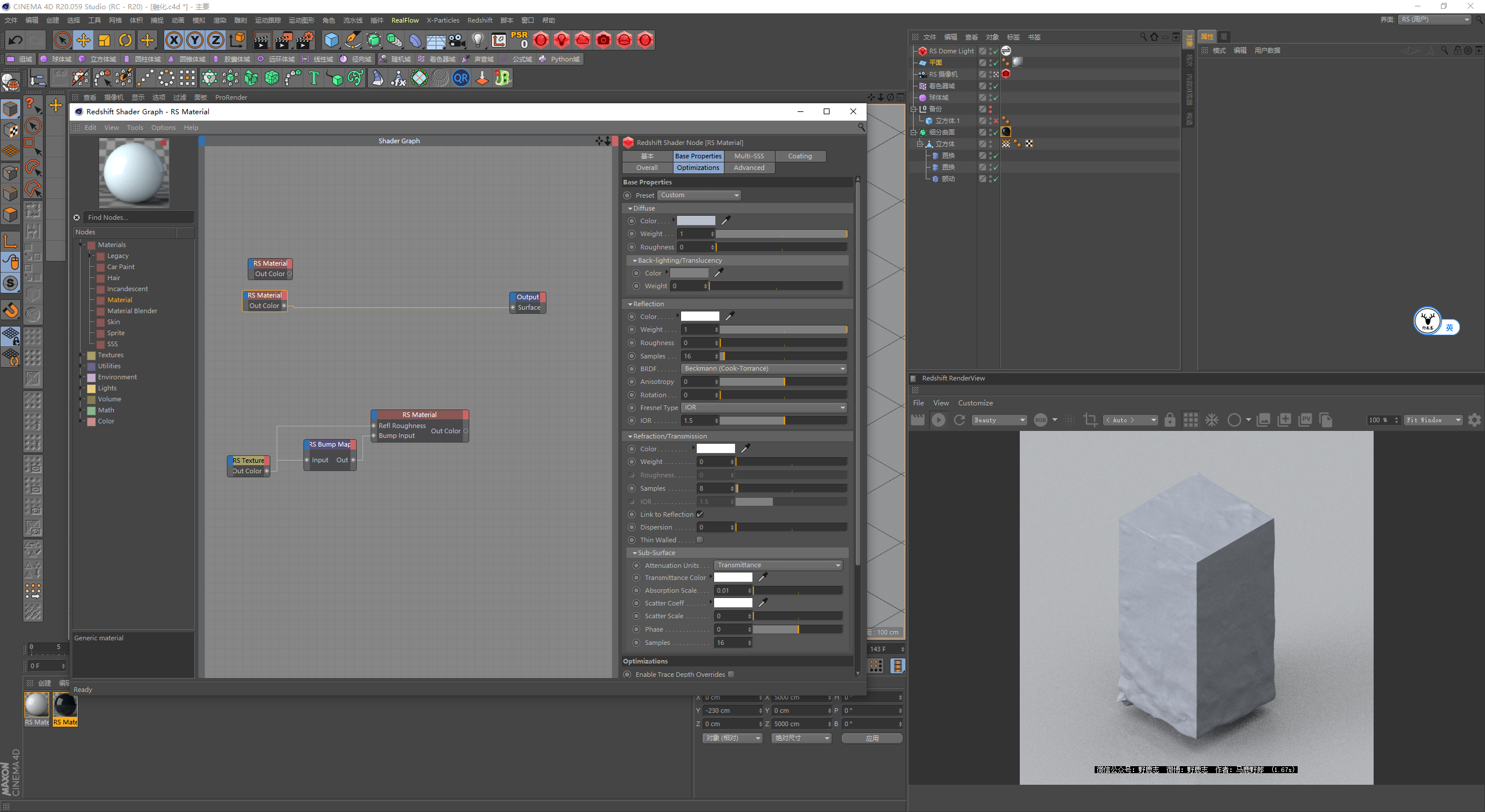

先做冰的材质吧，其实就是用的RS默认水的材质，然后在反射的粗糙度上贴了一张冰的纹理贴图，同时也给凹凸节点接上：

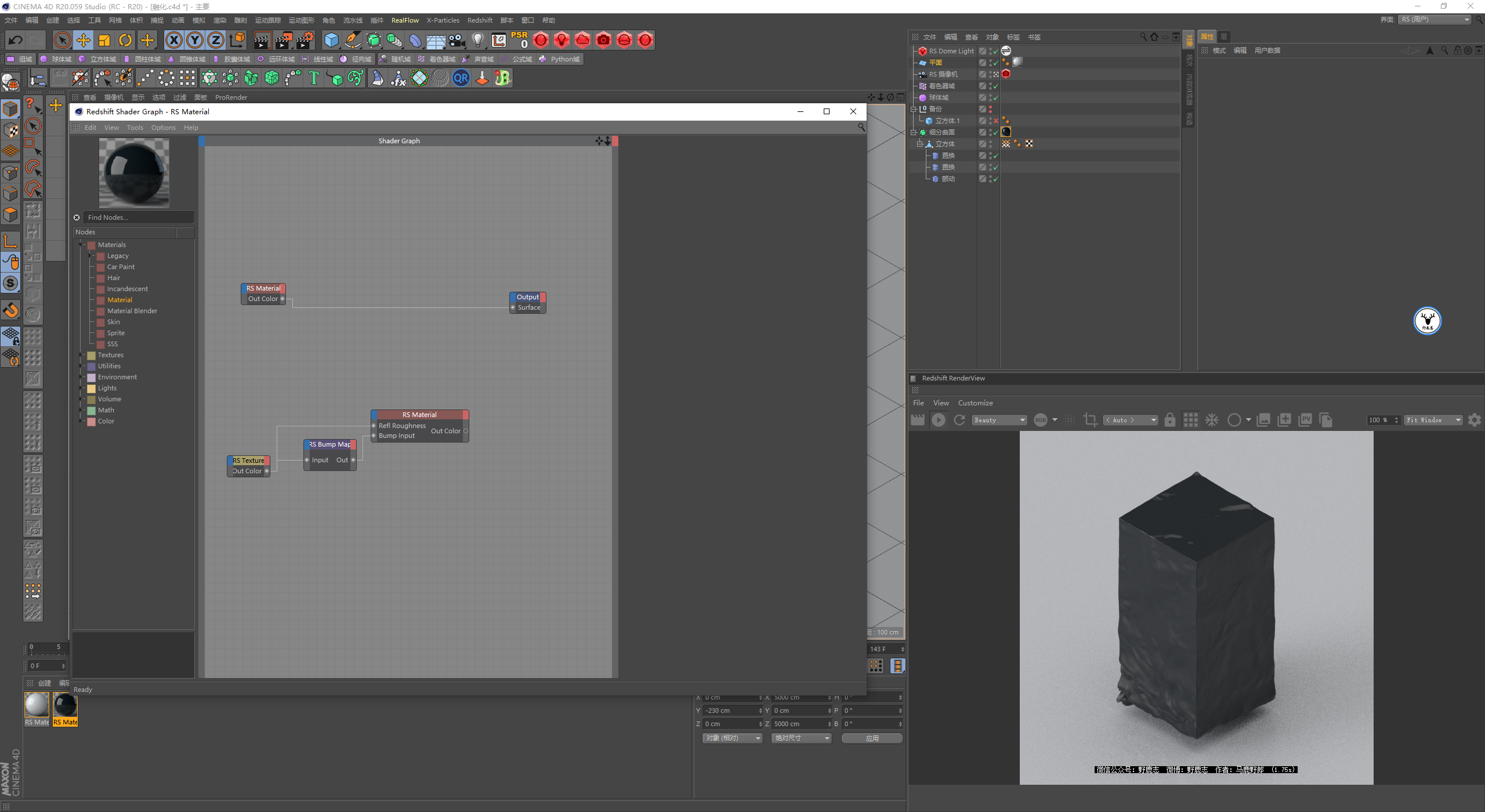

然后制作一个深绿色的反射材质：



再是一个浅色的反射材质：

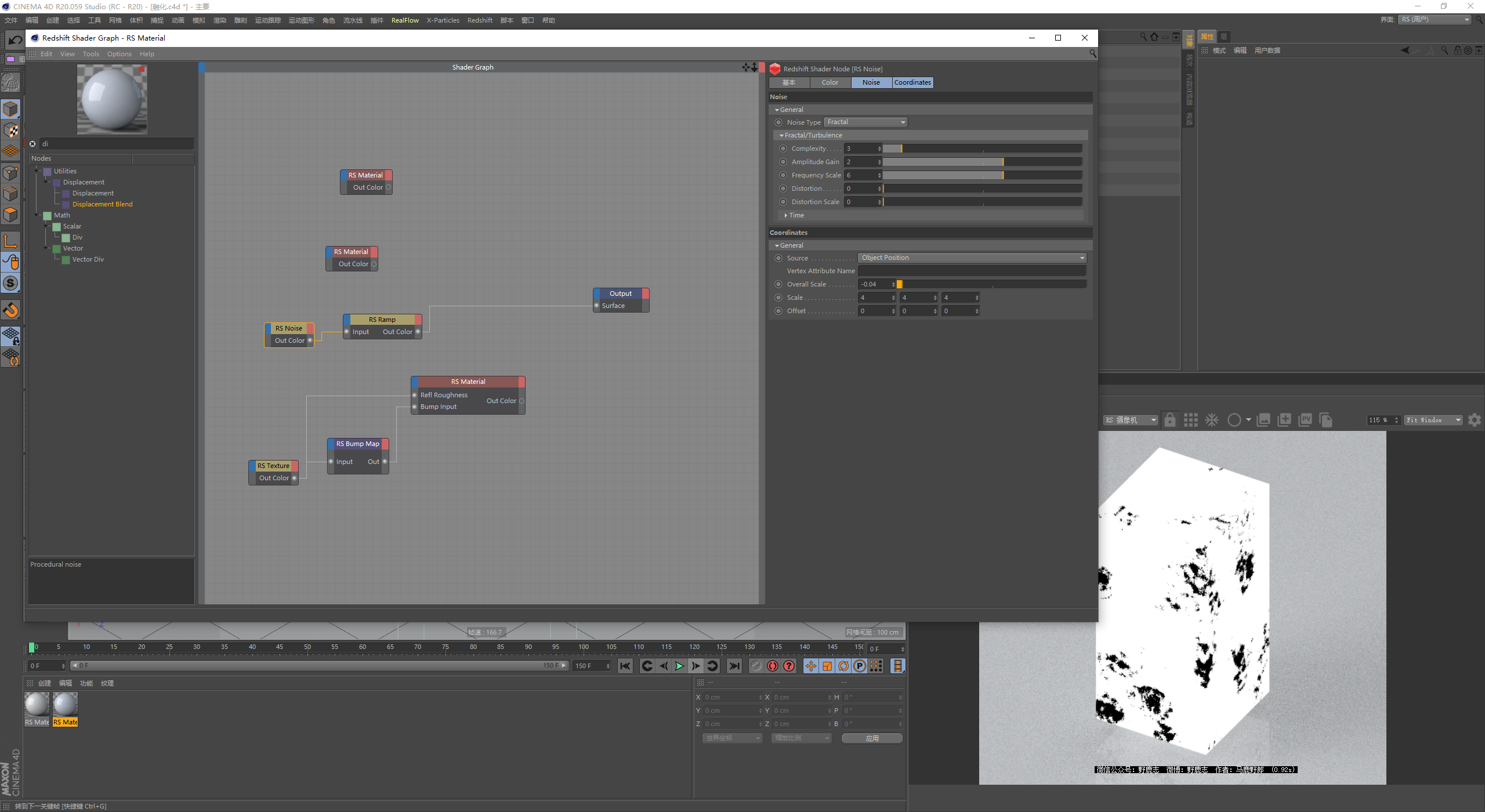

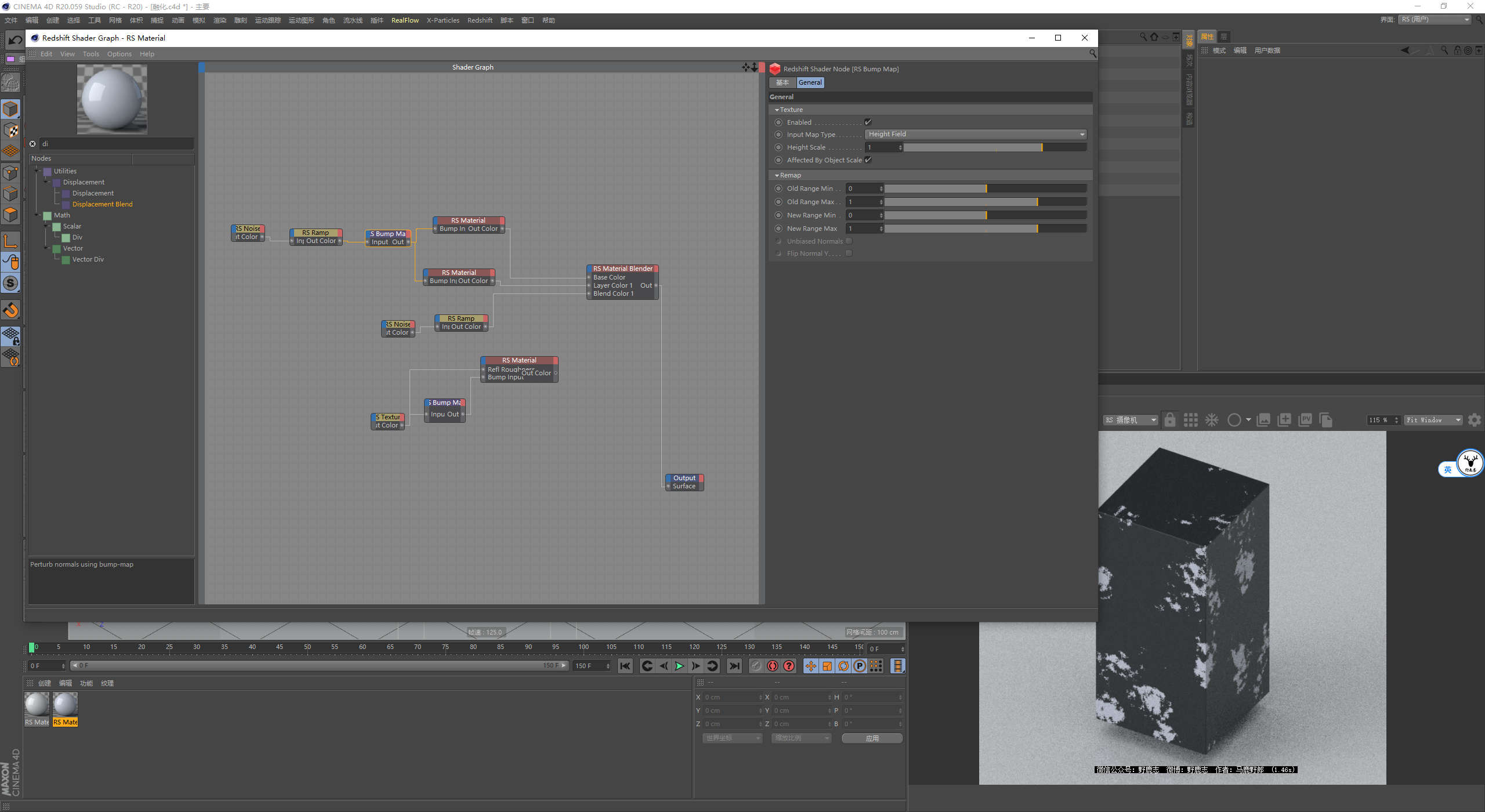

新建一个噪波节点做蒙板选区，通过渐变节点去调整它的对比度：

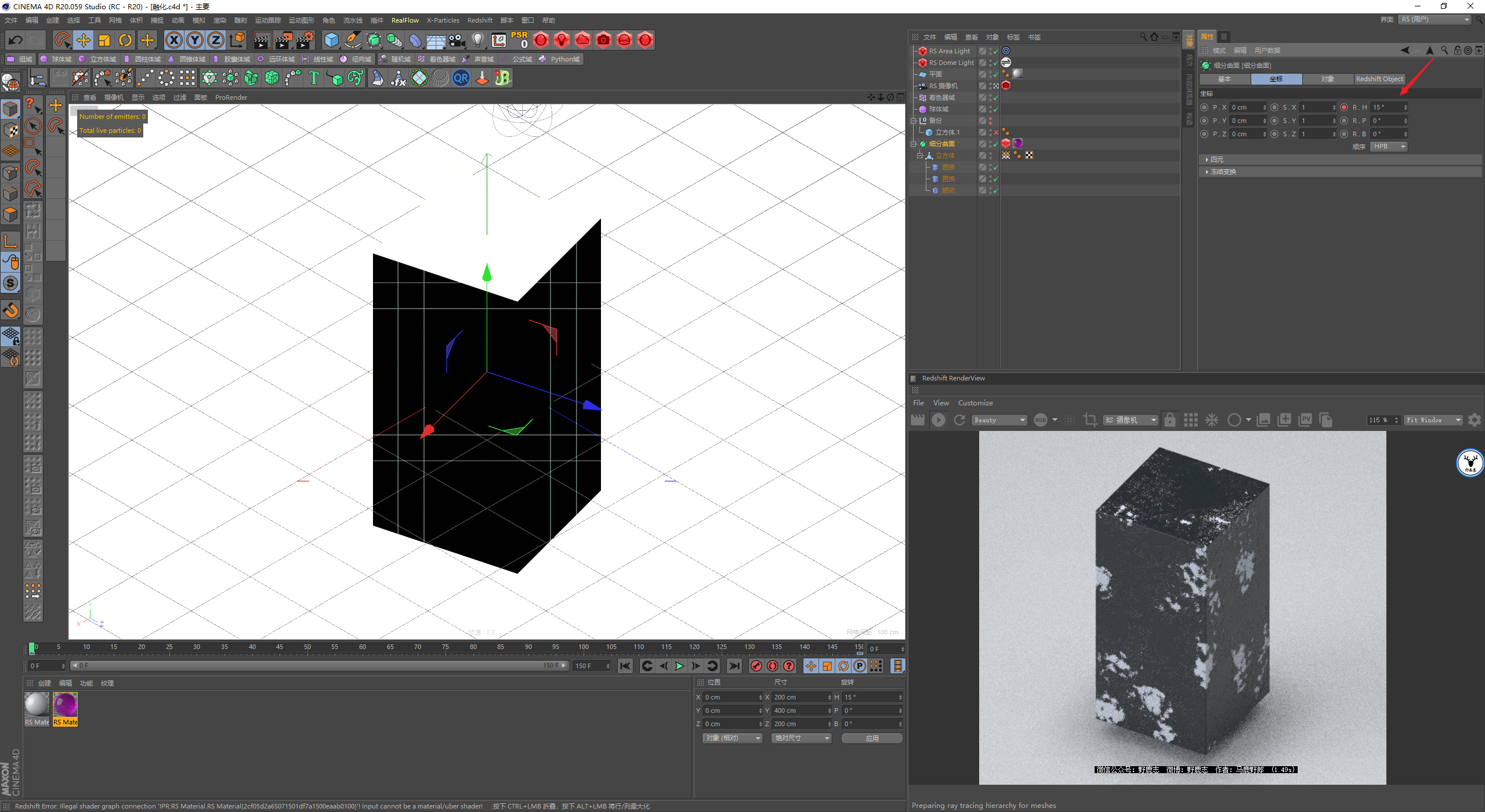

然后再把两个反射材质进行混合，同时把噪波节点连接到两个材质的凹凸上去：

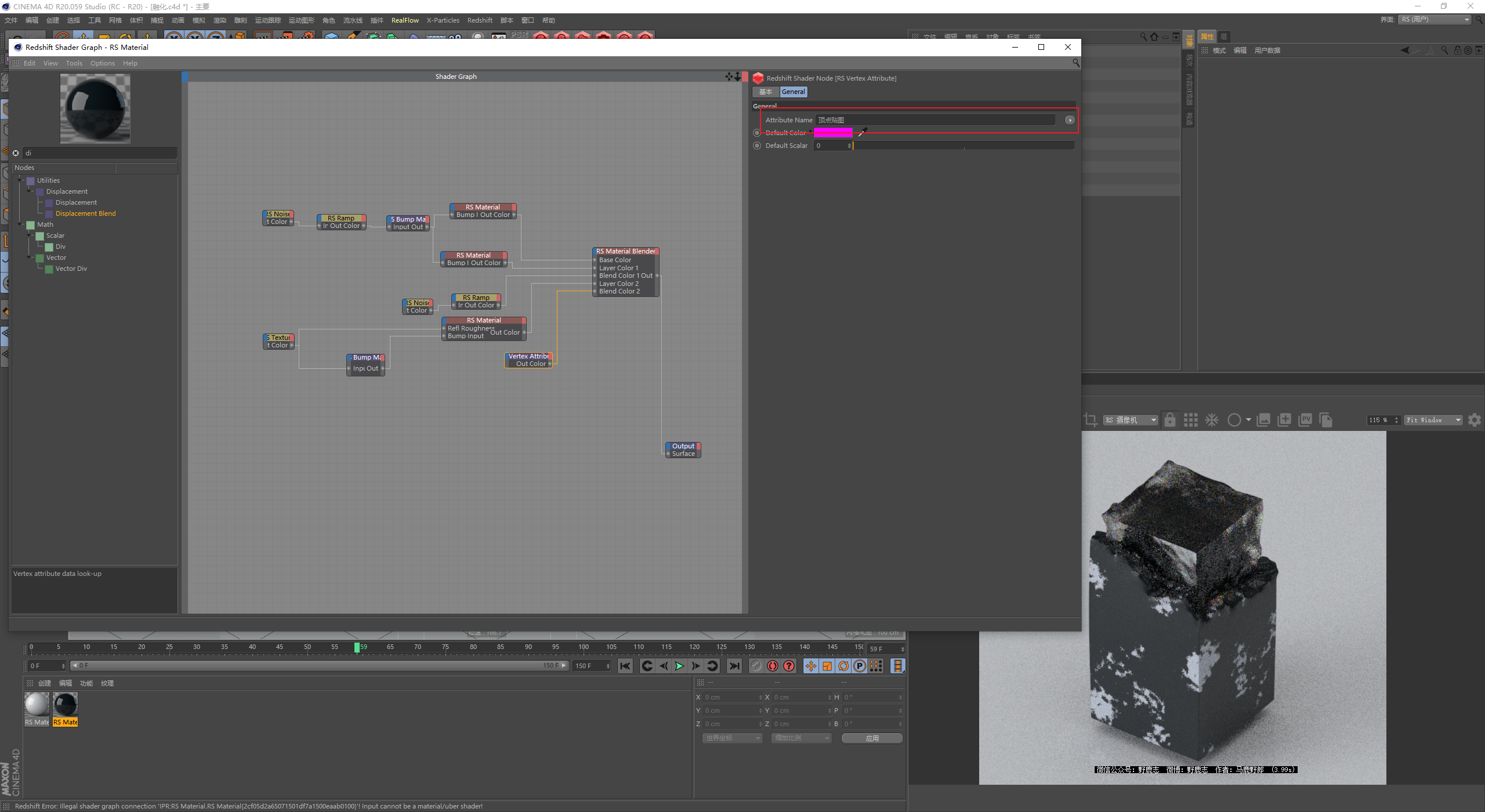

再把冰的材质也混合进去，通过顶点属性节点来控制材质的变化：

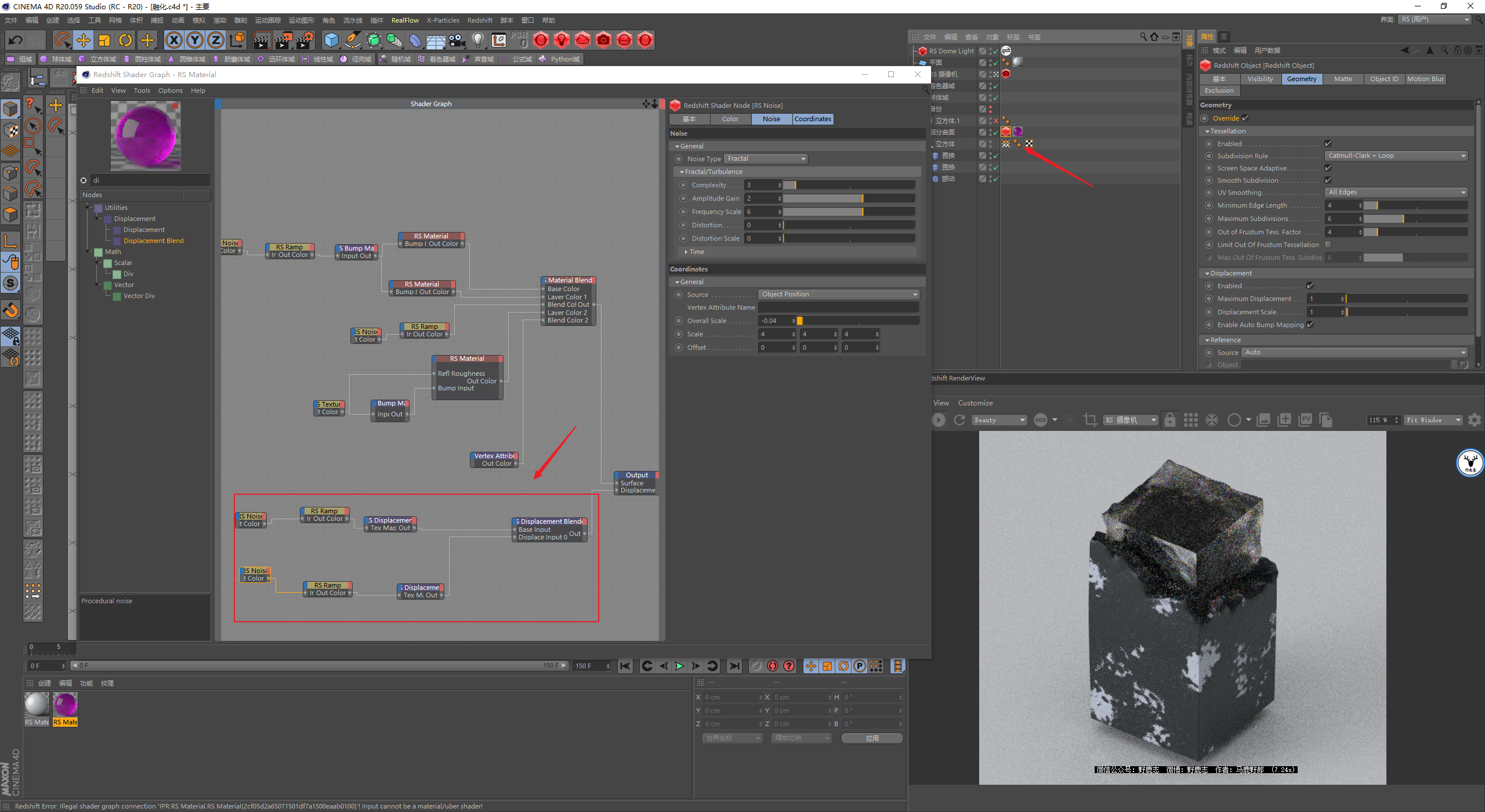

我这里再次用噪波节点制作了两个贴图，连接到置换节点上，然后将它们进行混合。

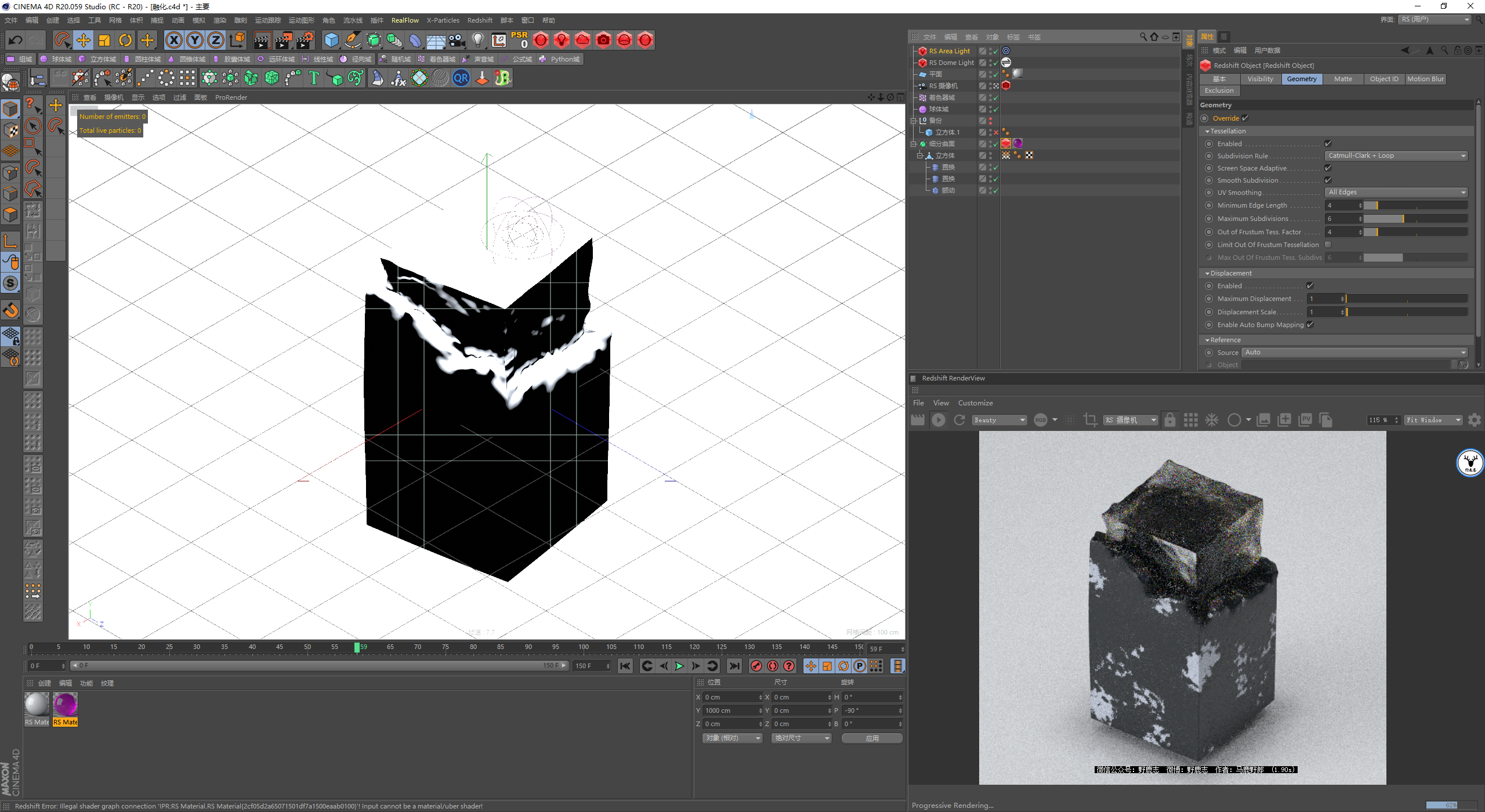

再给对象添加RS对象标签启用细分和置换，这个大家可以根据实际情况来哈：



头顶补一盏灯吧：



原图的对象有旋转，我这里也给它K了一个旋转动画：

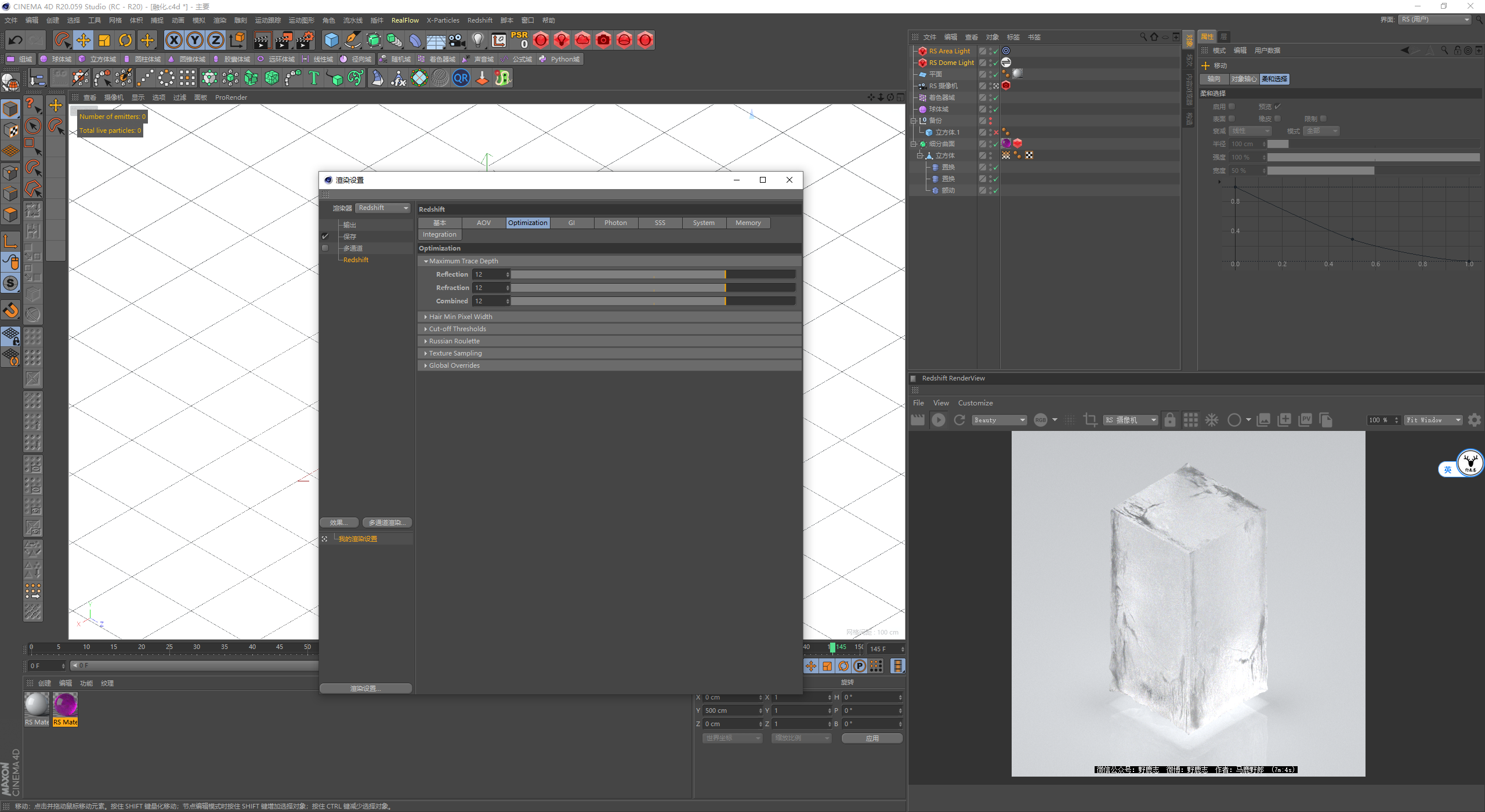

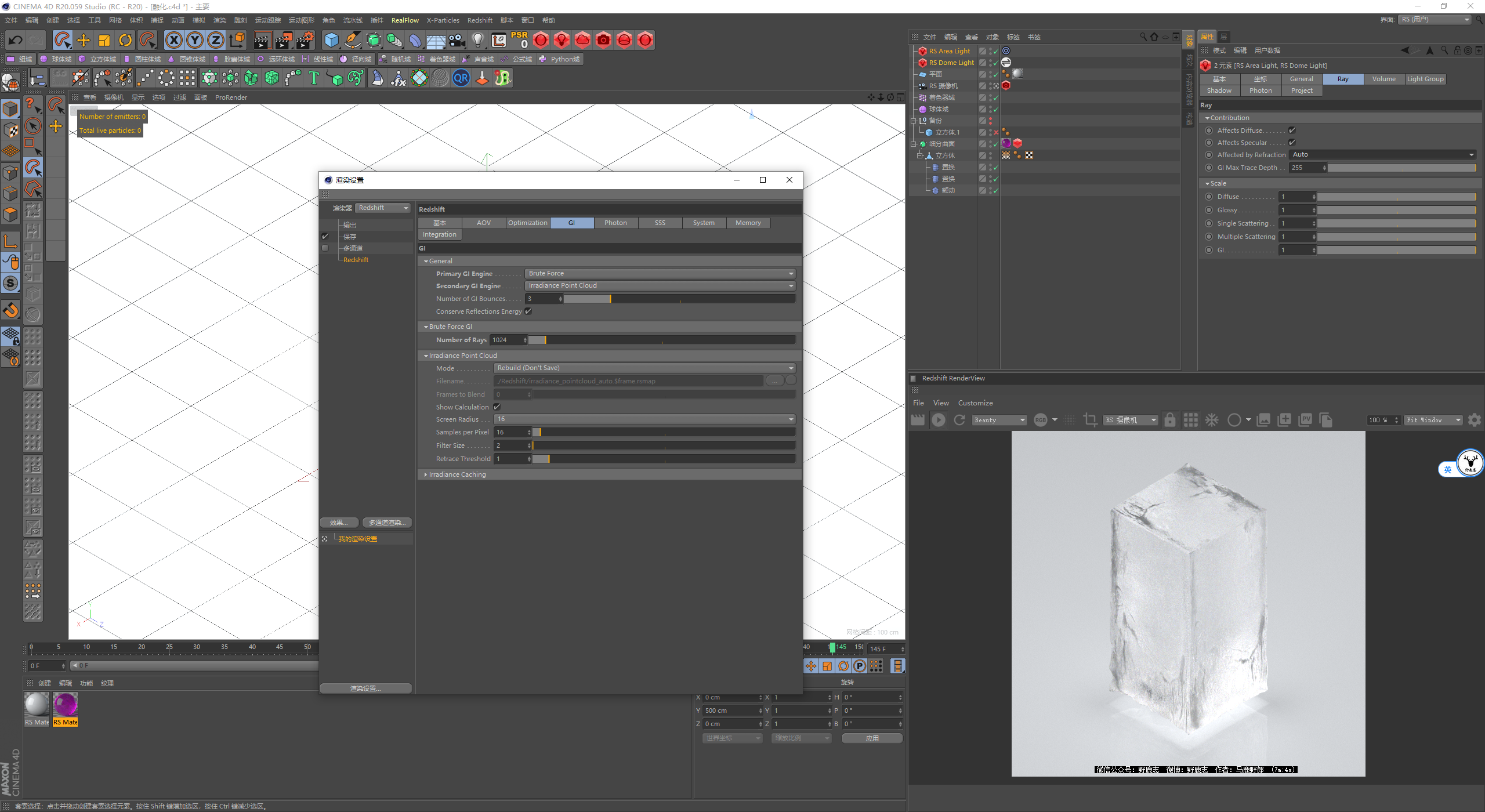

渲染设置方面我打开了GI：



折射反射等深度我改到了12感觉差不多：

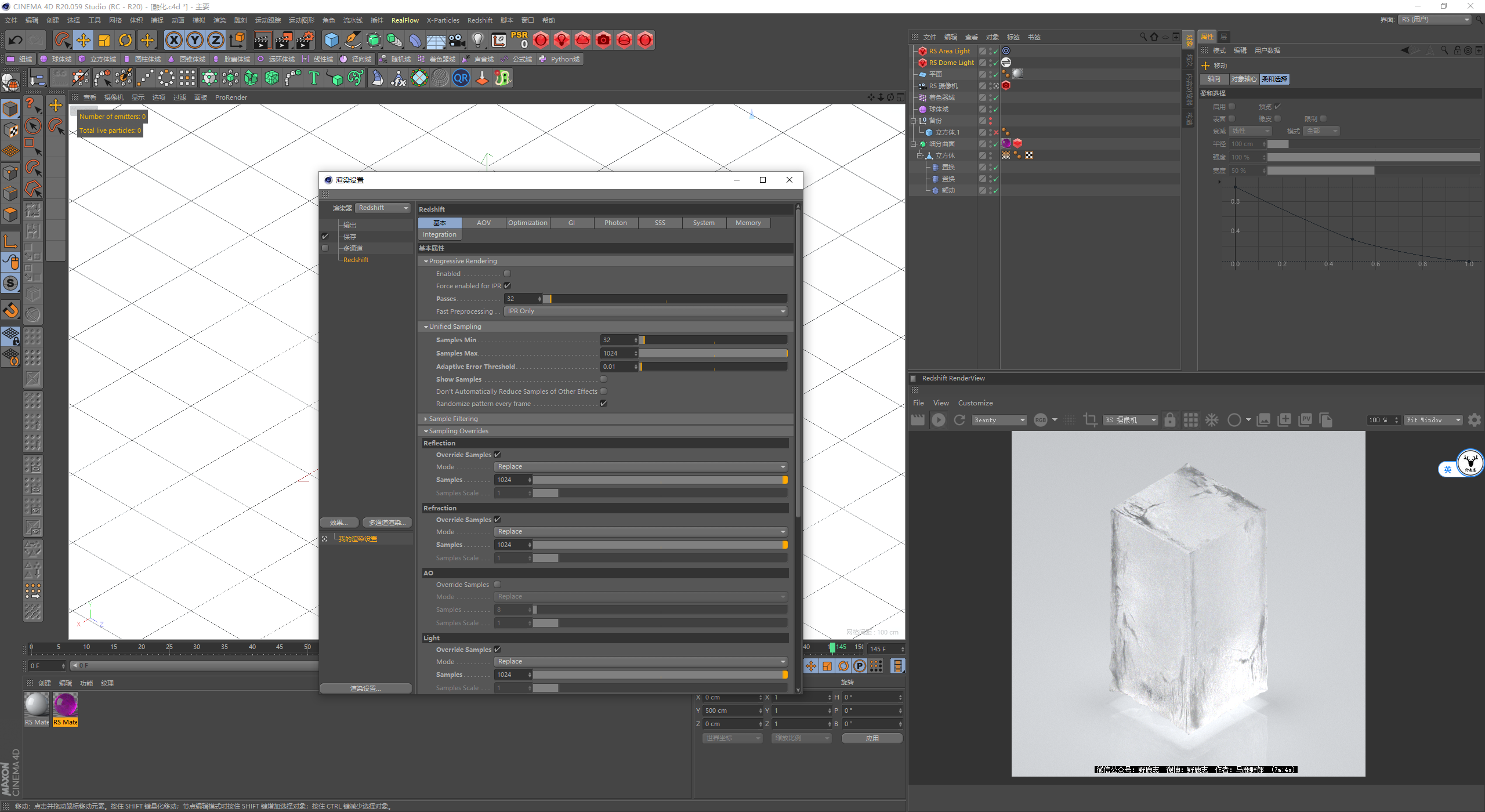

然后其他各方面采样也都提高了：



最后渲染出图看看效果吧：
