用C4D软件中自带的破碎功能来制作弹跳的立方体动画效果

今天的教程我们来制作趣味弹跳的立方体动画的效果。大家感兴趣的话可以学习一下！

文章转载来自公众号野鹿志 公众号ID：yeluzhi666 作者：马鹿野郎

因为这个动画有好几个特效，都是以立方体的弹跳作为切换，所以要先做一下规划。

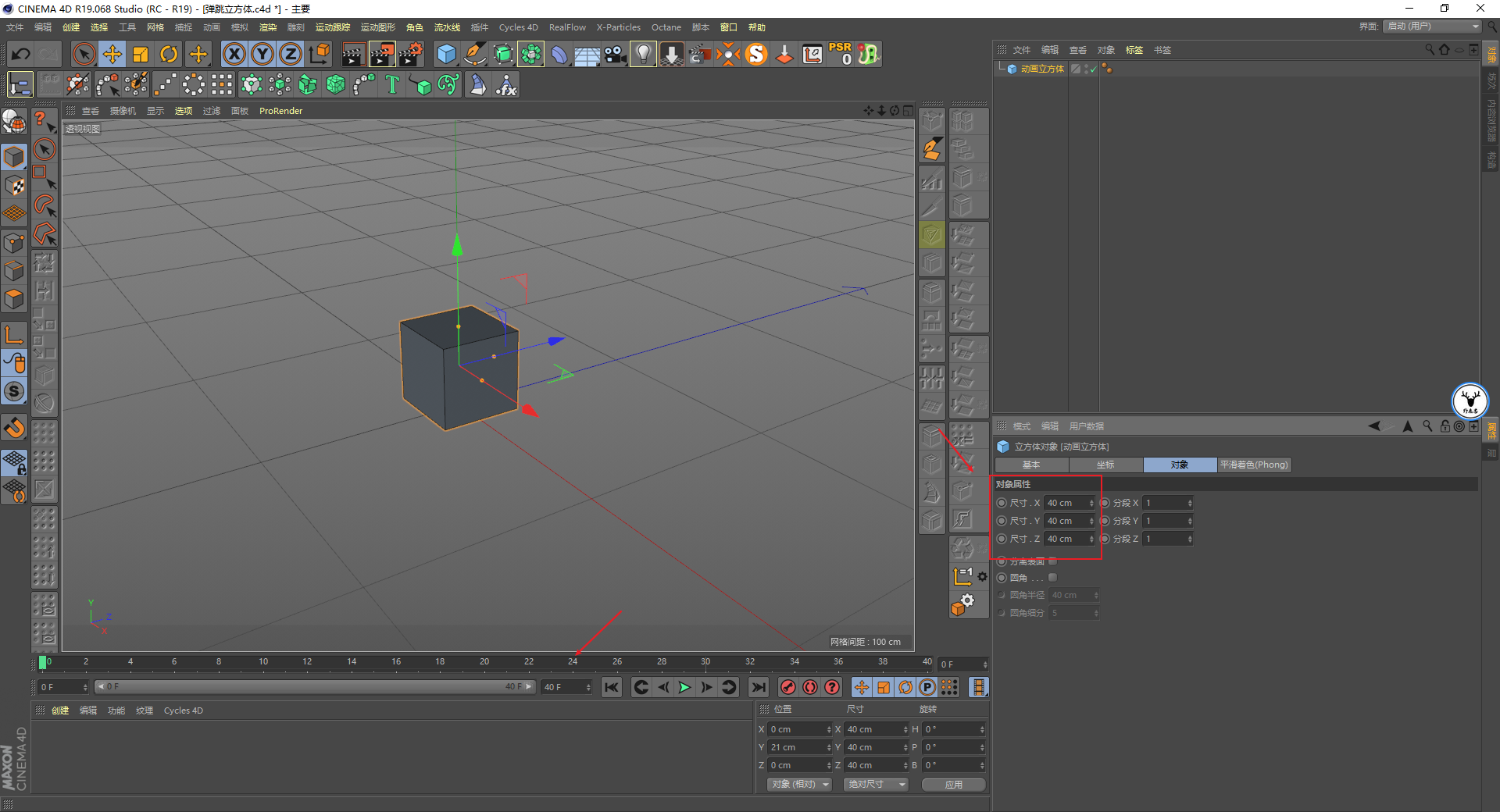

例如这里是立方体从跳起到落下总共是40帧，所以先将帧长度改为40，新建一个立方体，尺寸适当缩小一些：

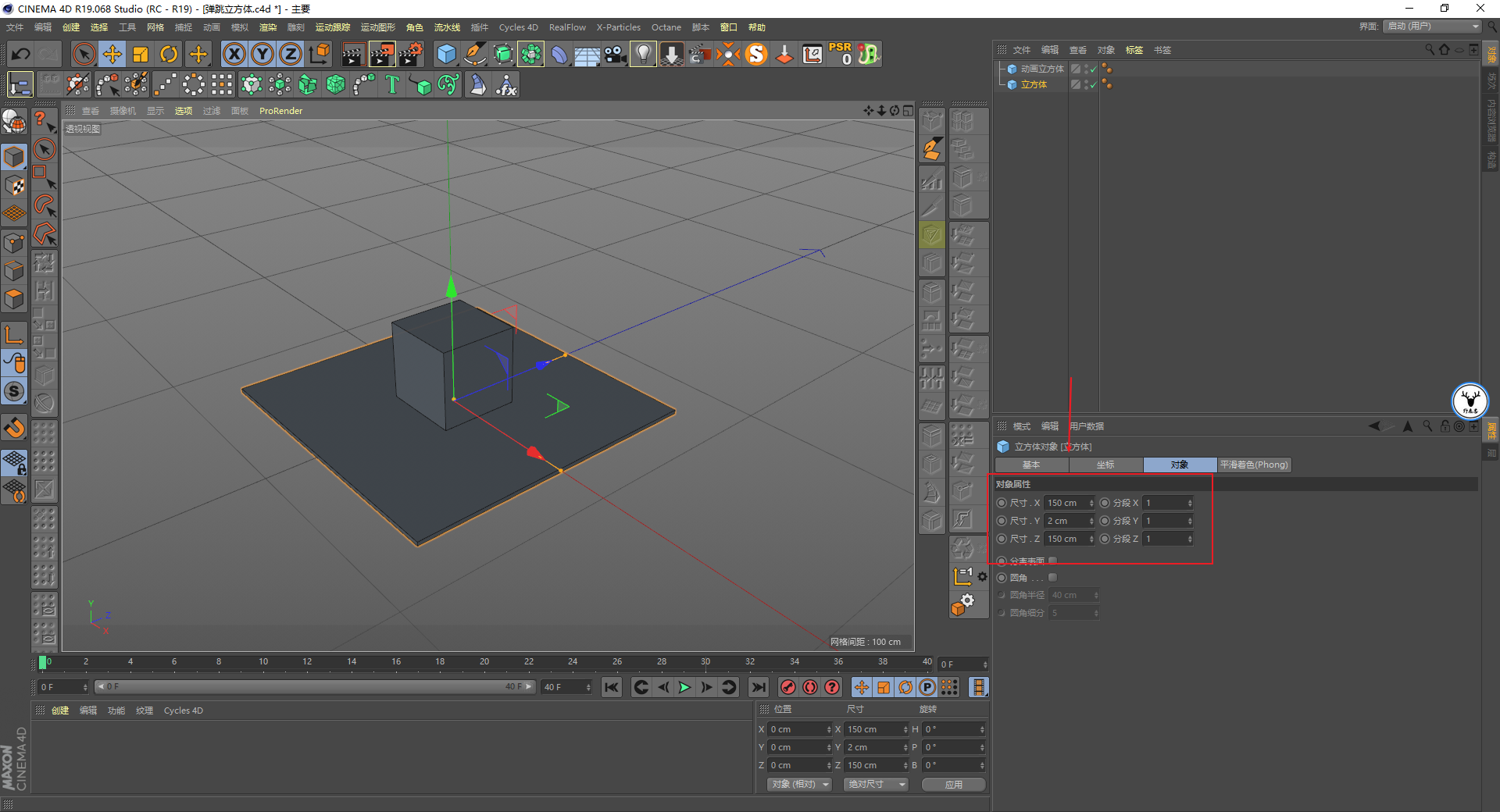

再新建一个立方体调整好适当的尺寸作为地面：

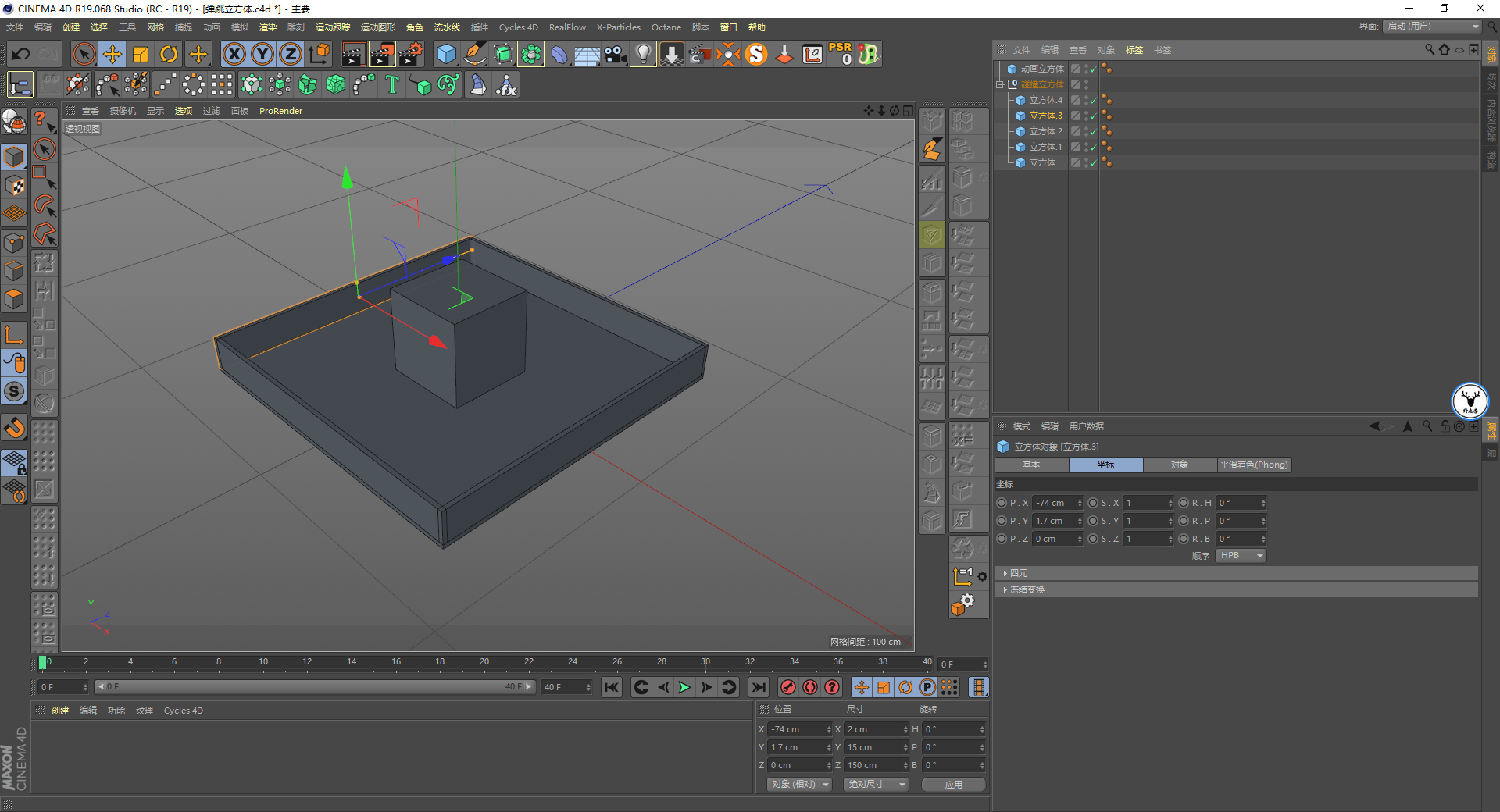

再次新建四个立方体调整他们的尺寸和位置作为碰撞边框，这个不用多说哈。

如果只用一个立方体C掉删除面来进行碰撞的话，TFD仍然会默认这个立方体是个实体，无法在其内部产生碰撞：

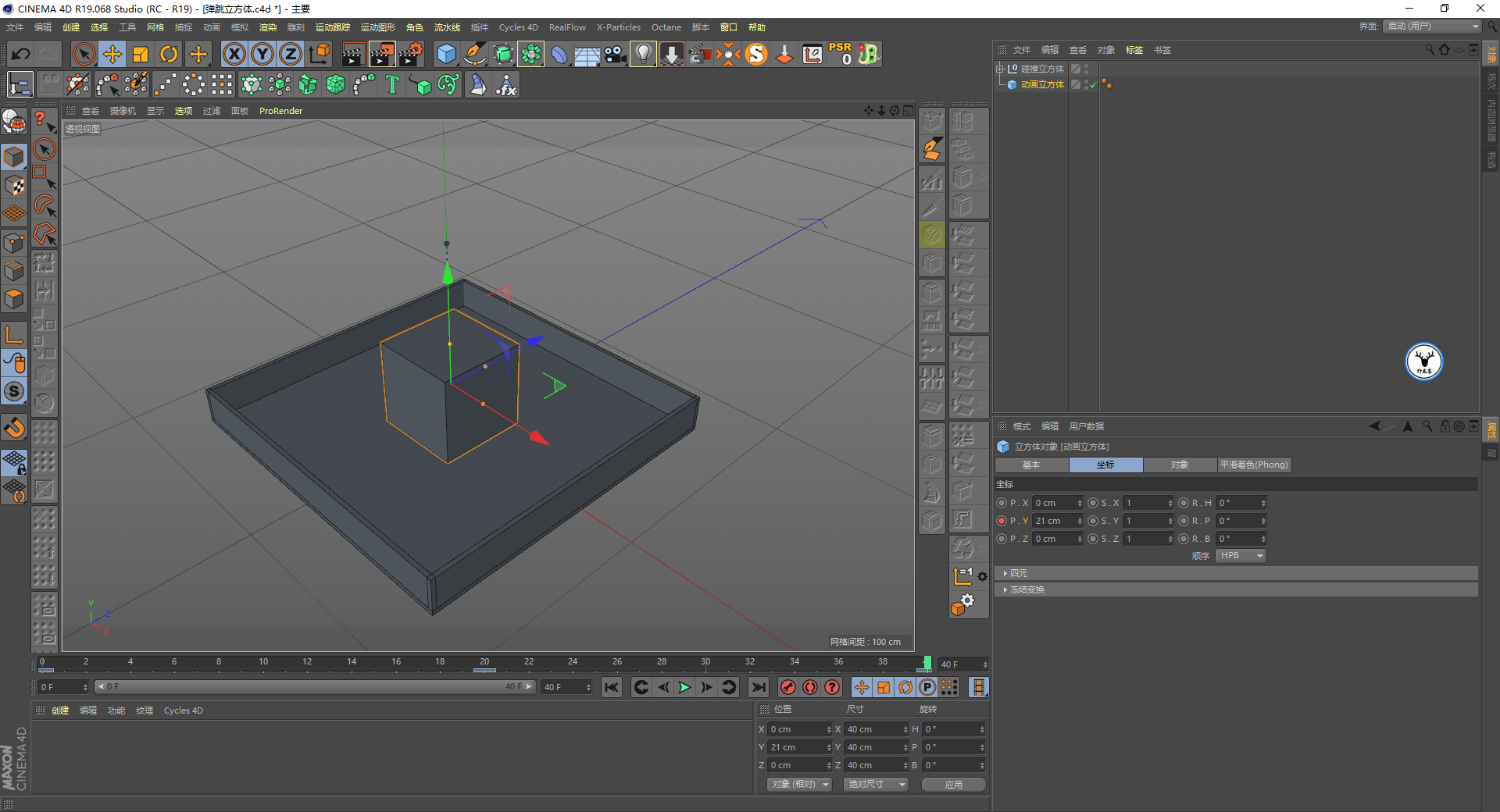

接下来就是K立方体的位移动画了，先做Y轴的关键帧吧，我这里首帧的位置是21，然后让立方体在20帧的时候位置为86，40帧的时候回到21：



但只是这样运动的节奏肯定是不对的，打开函数曲线可以看到Y轴位移的曲线是这样的：

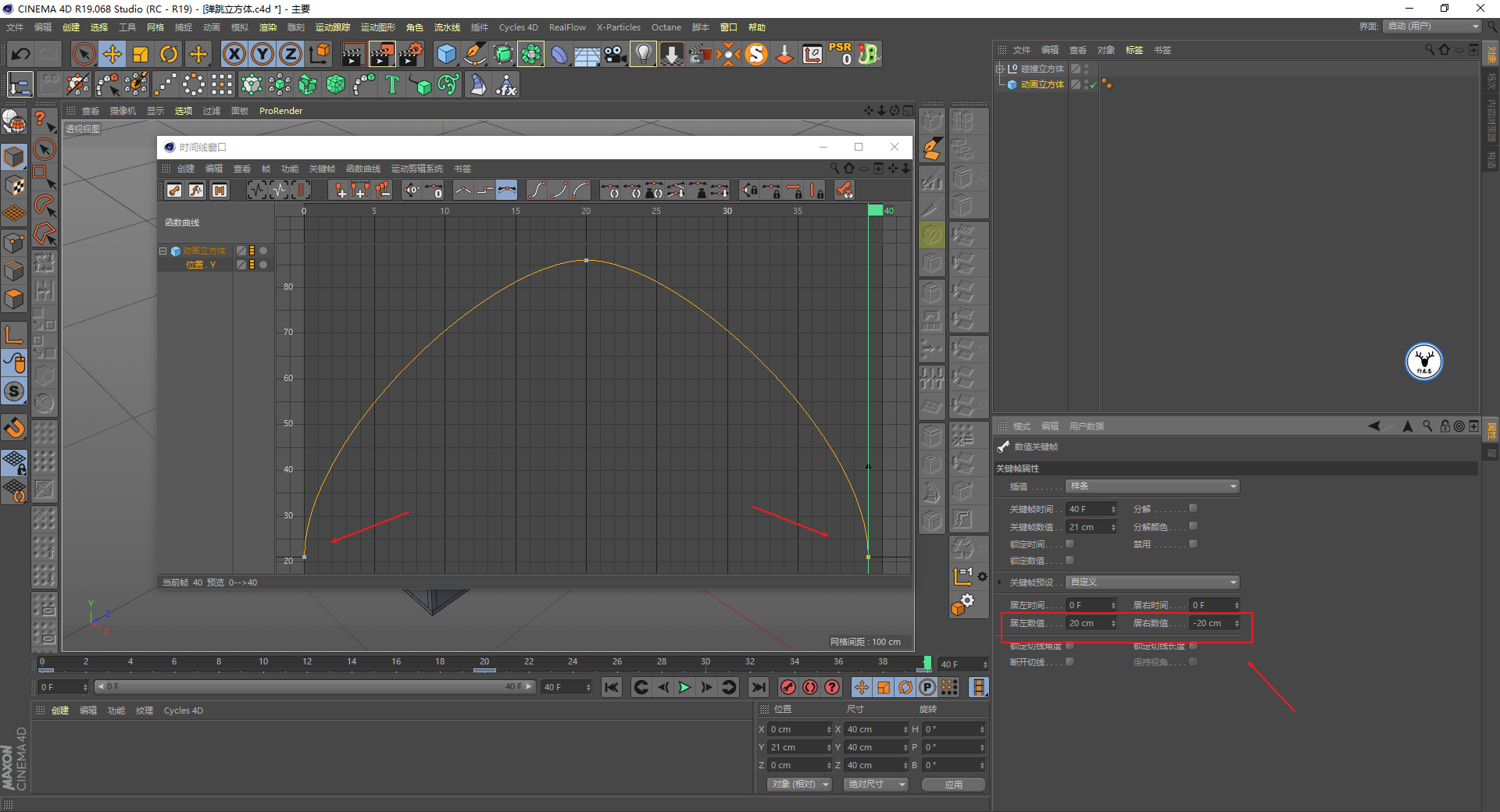

可以框选首尾的锚点将它调整至如图所示的状态，这里建议可以手动输入数值，让首尾的数值是一样的：

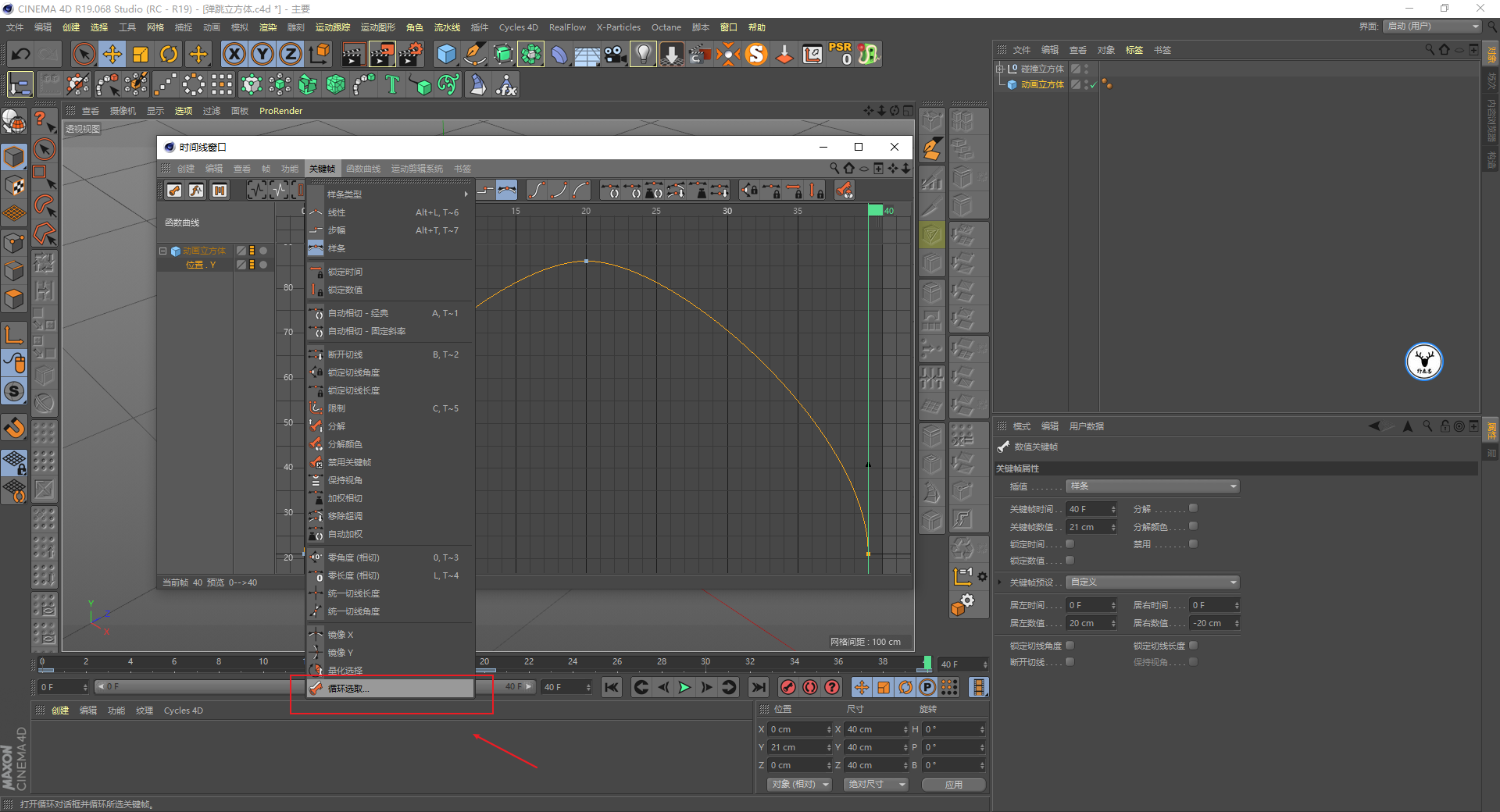

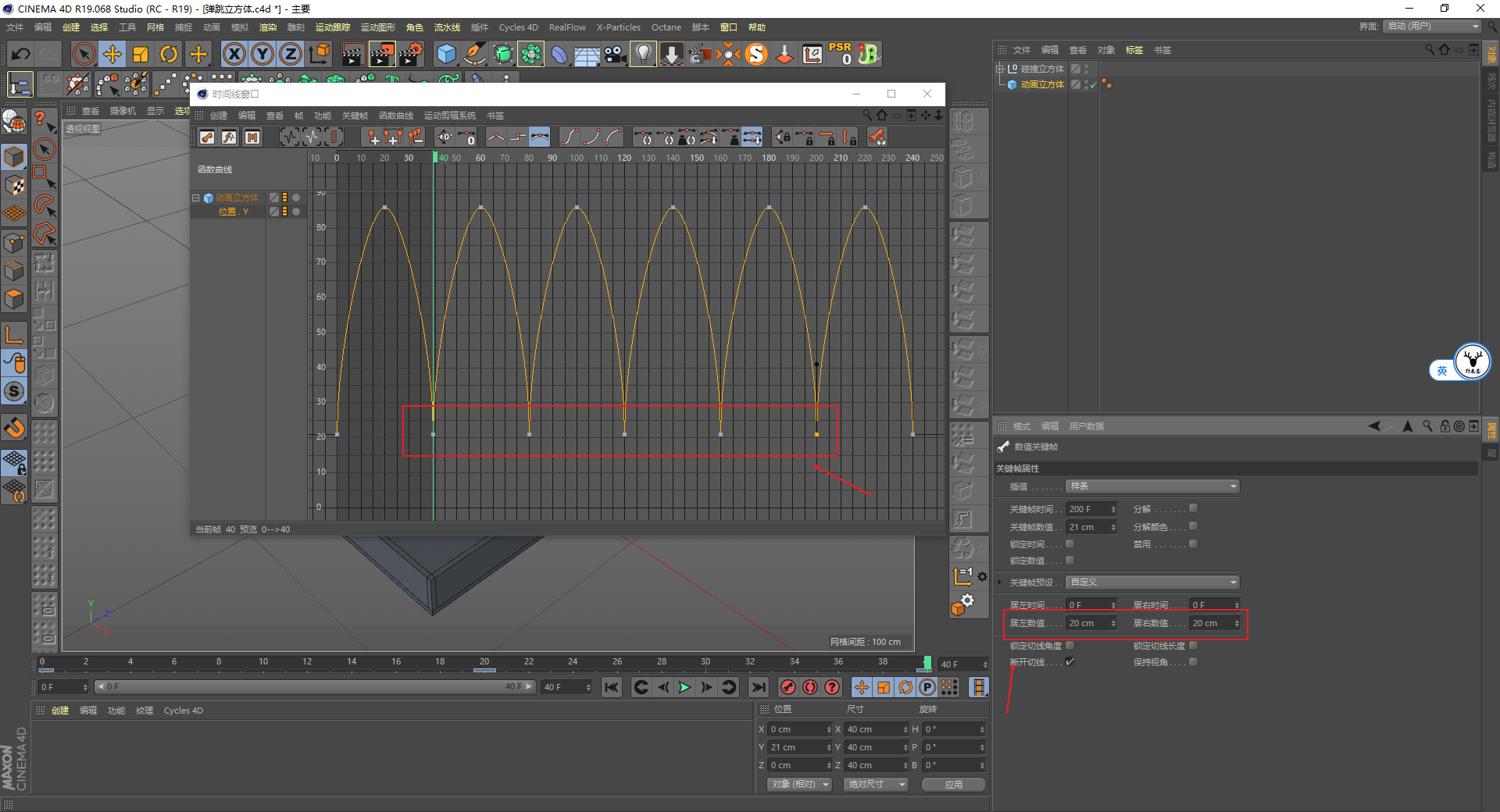

做好一个以后，可以点击关键帧-循环选取，我这里循环了5份：



循环以后你会发现每一个循环的衔接处的曲线可能会有问题：



这里我们需要单独去调整衔接处的曲线，框选以后按Shift键可以调整单个手柄，同时结合手动输入数值，很快就能调整好：

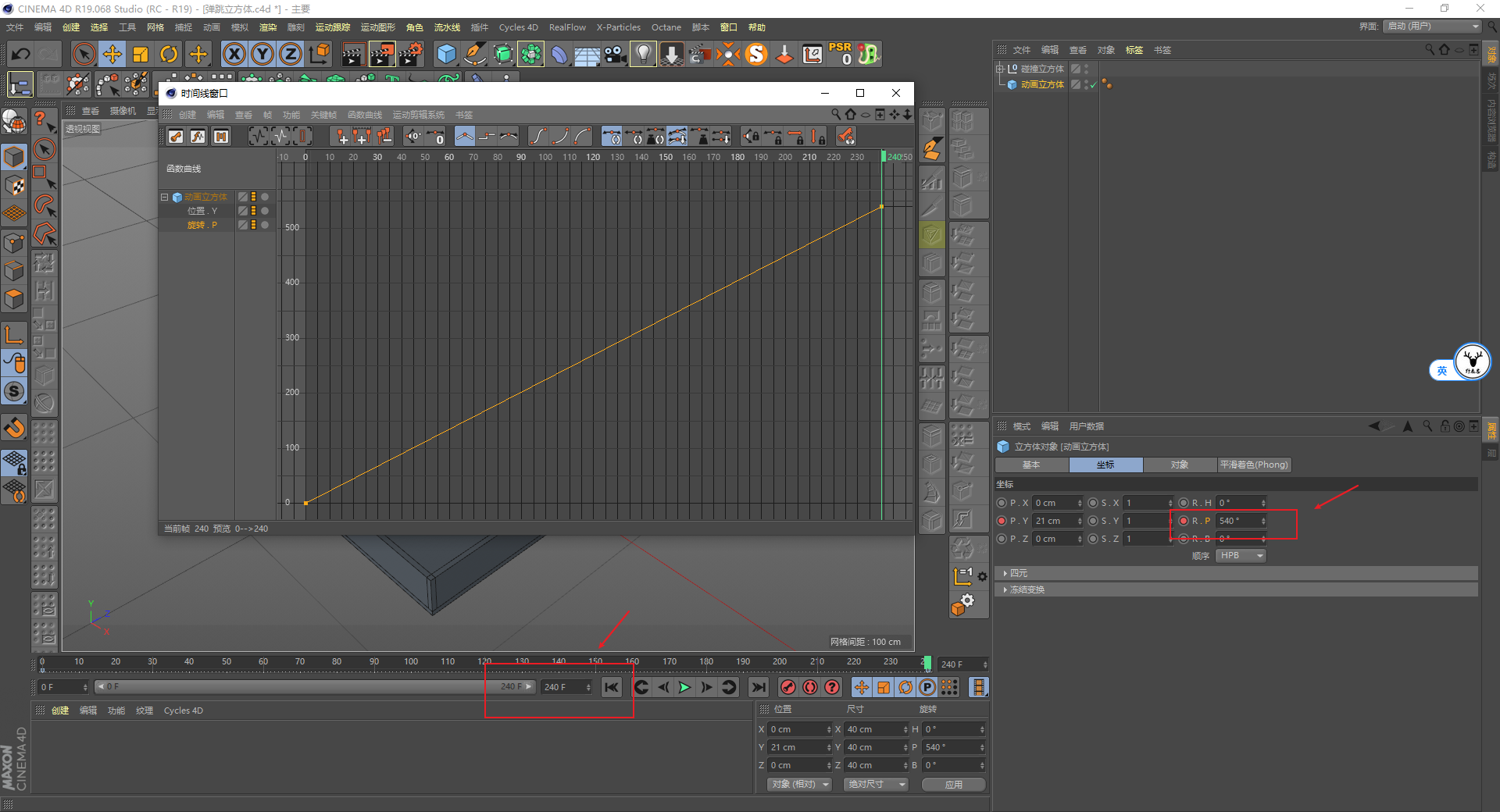

因为我们循环了5份，所以帧总时长要改为240，然后我希望每次立方体的旋转变化是90度，所以整个周期立方体旋转是540度，这里我们要把旋转的曲线改为线性的：



立方体动画做好以后，开始做第一个烟雾特效吧，我预感今天文章篇幅会比较长。

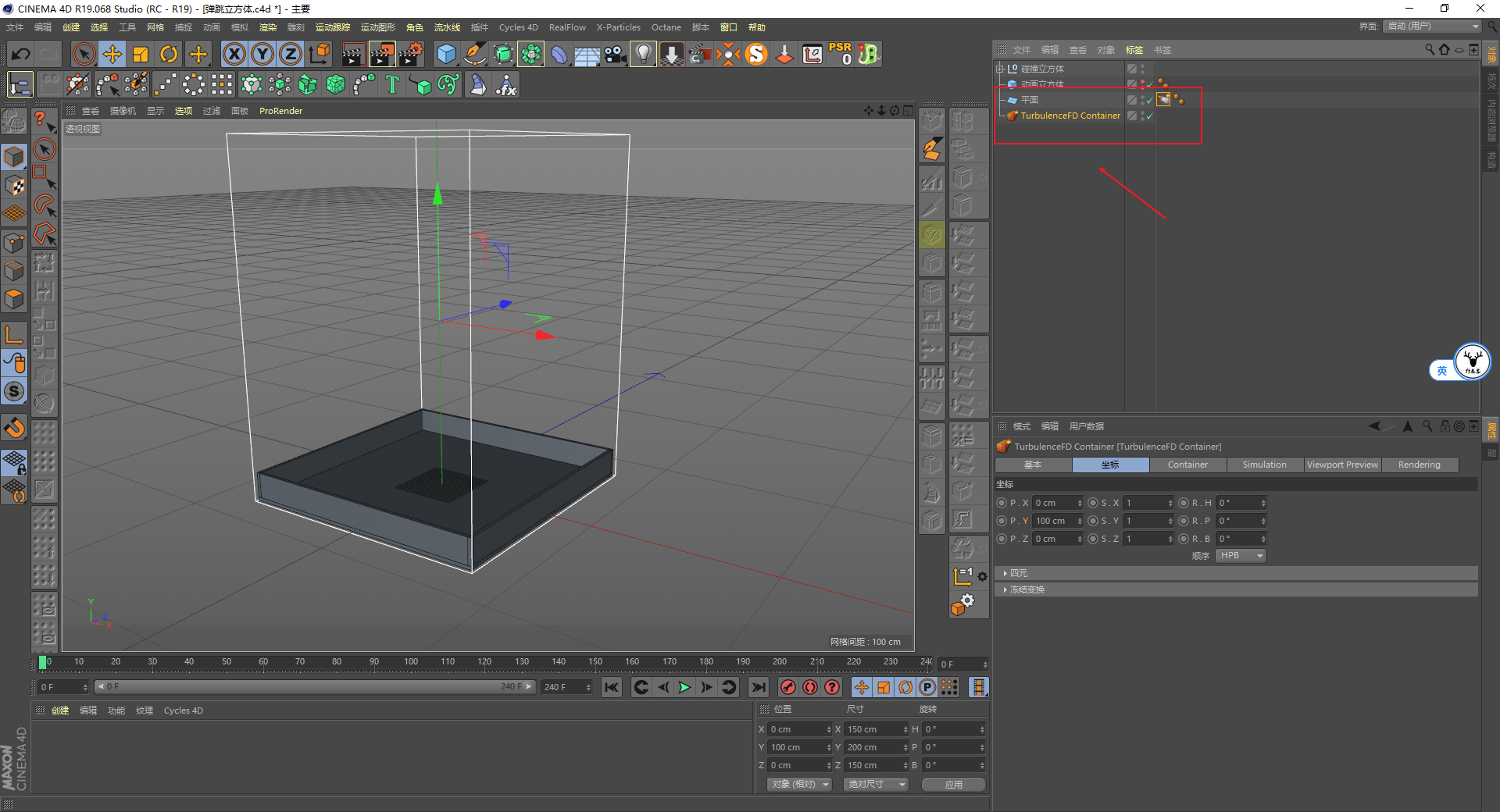

新建一个平面以及TFD的容器，调整其大小和位置，给平面添加TFD的发射器标签，这一步不用说吧：

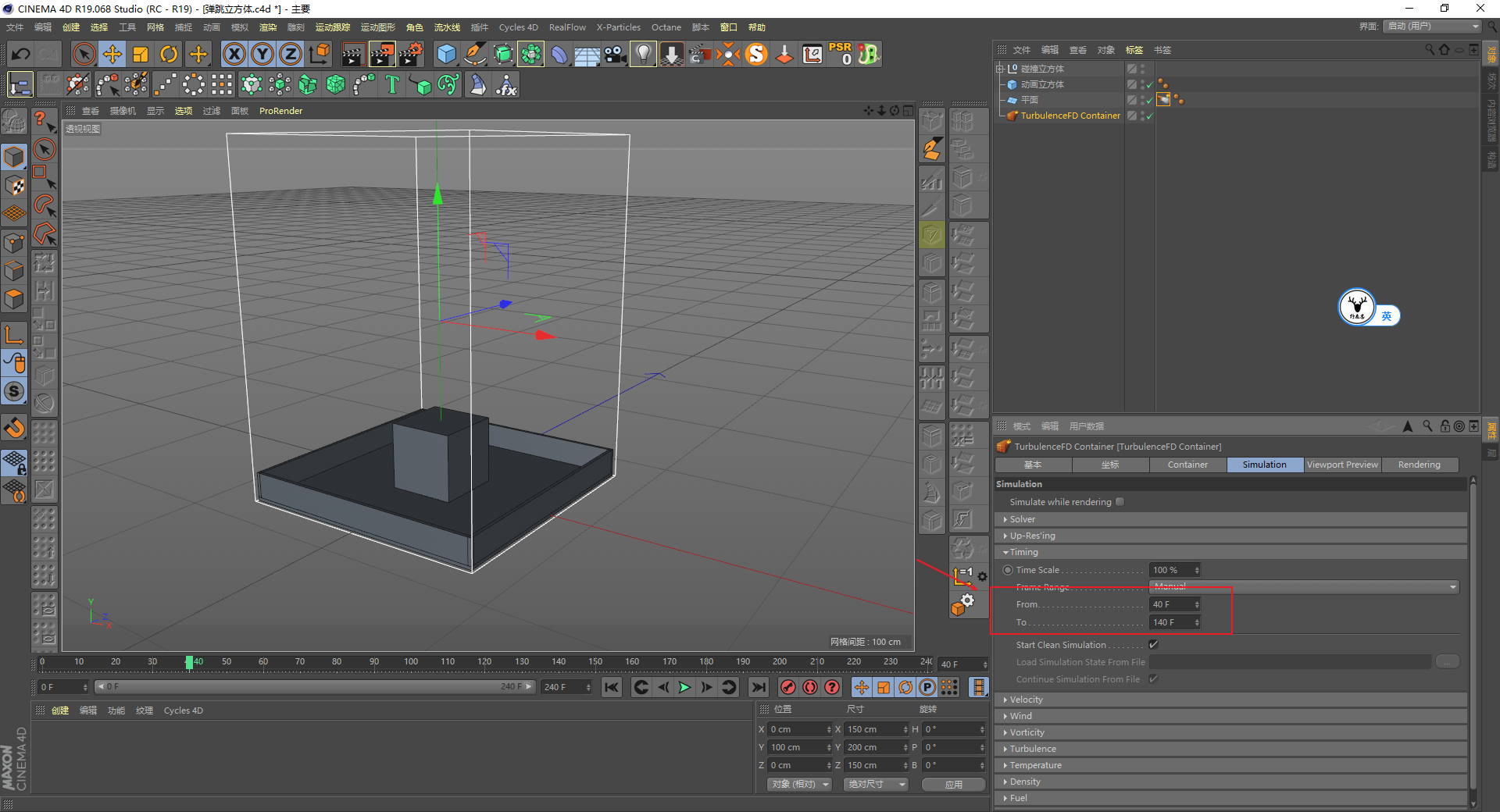

由于烟雾是从第40帧才开始产生的，所以首先需要在模拟面板里将模拟的范围修改一下，我感觉就模拟100帧就好，这样也可以节省空间：



由于我们要模拟烟雾，所以我这里取消温度通道的勾选，勾选了密度通道：

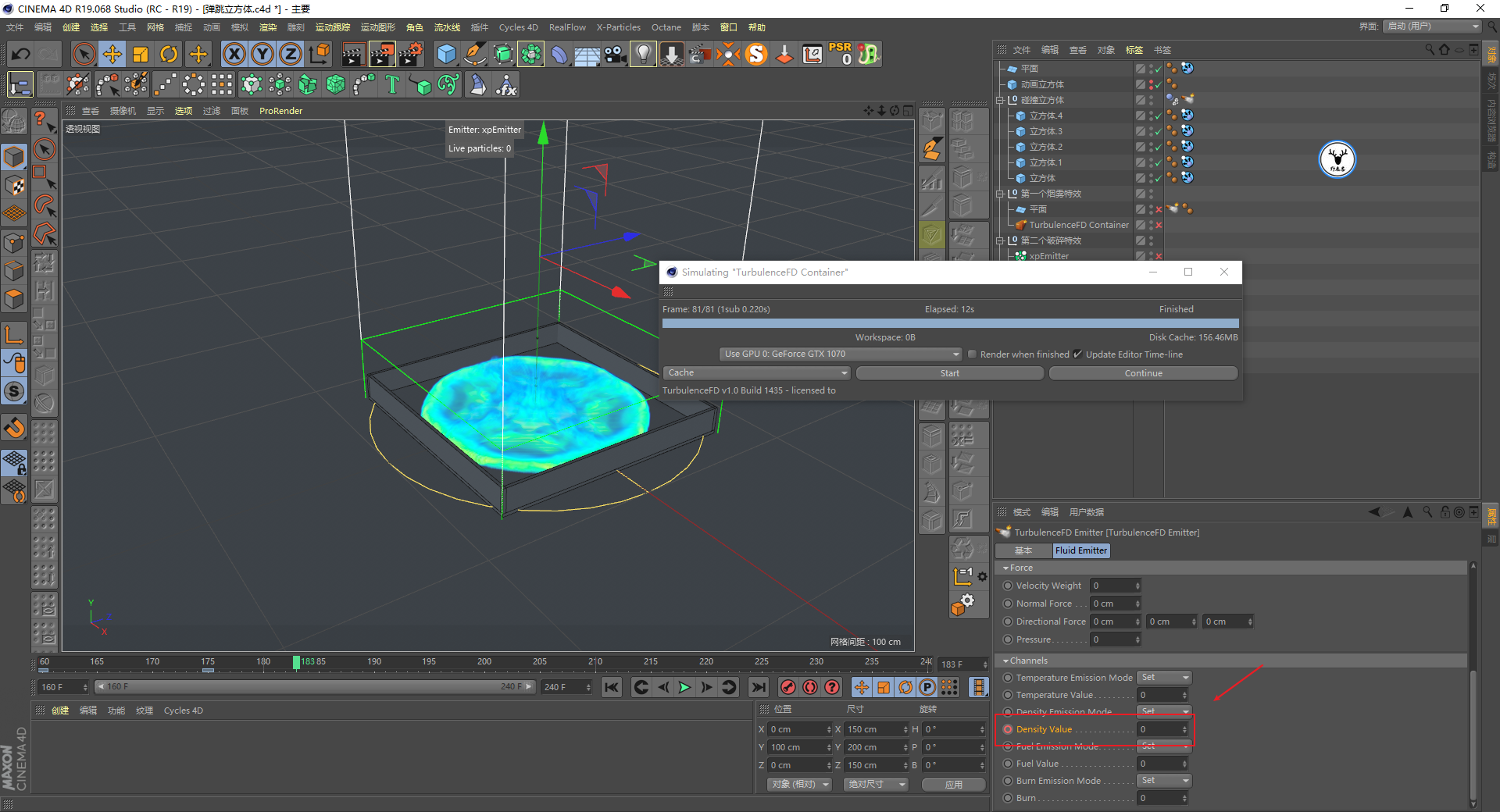

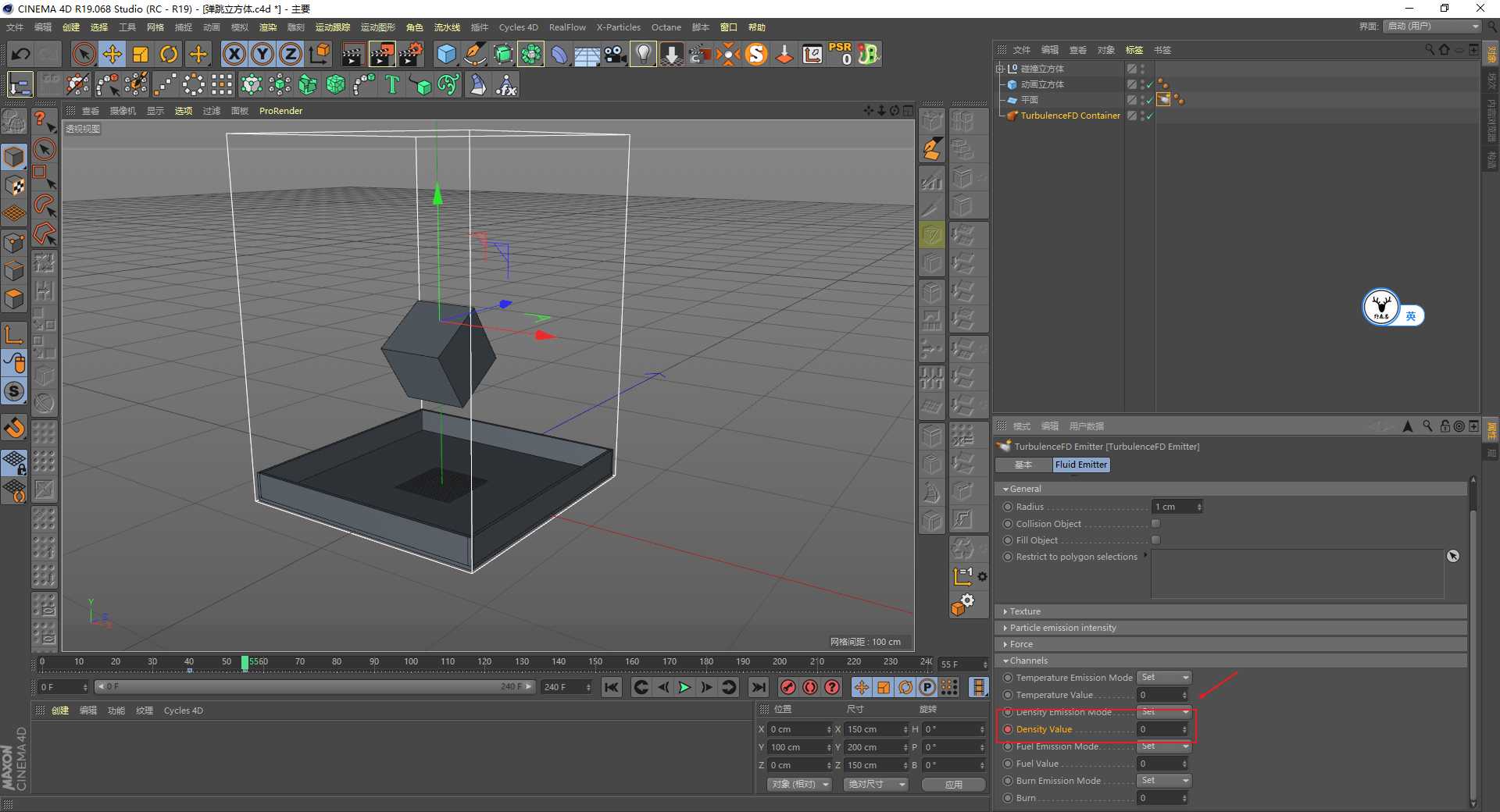

同时我们不能让模拟期间一直产生烟雾，所以发射器标签里，40帧的时候，密度我给了数值2，然后经过15帧后，将数值改为0打上关键帧，当然这个时间大家也可以根据情况来：

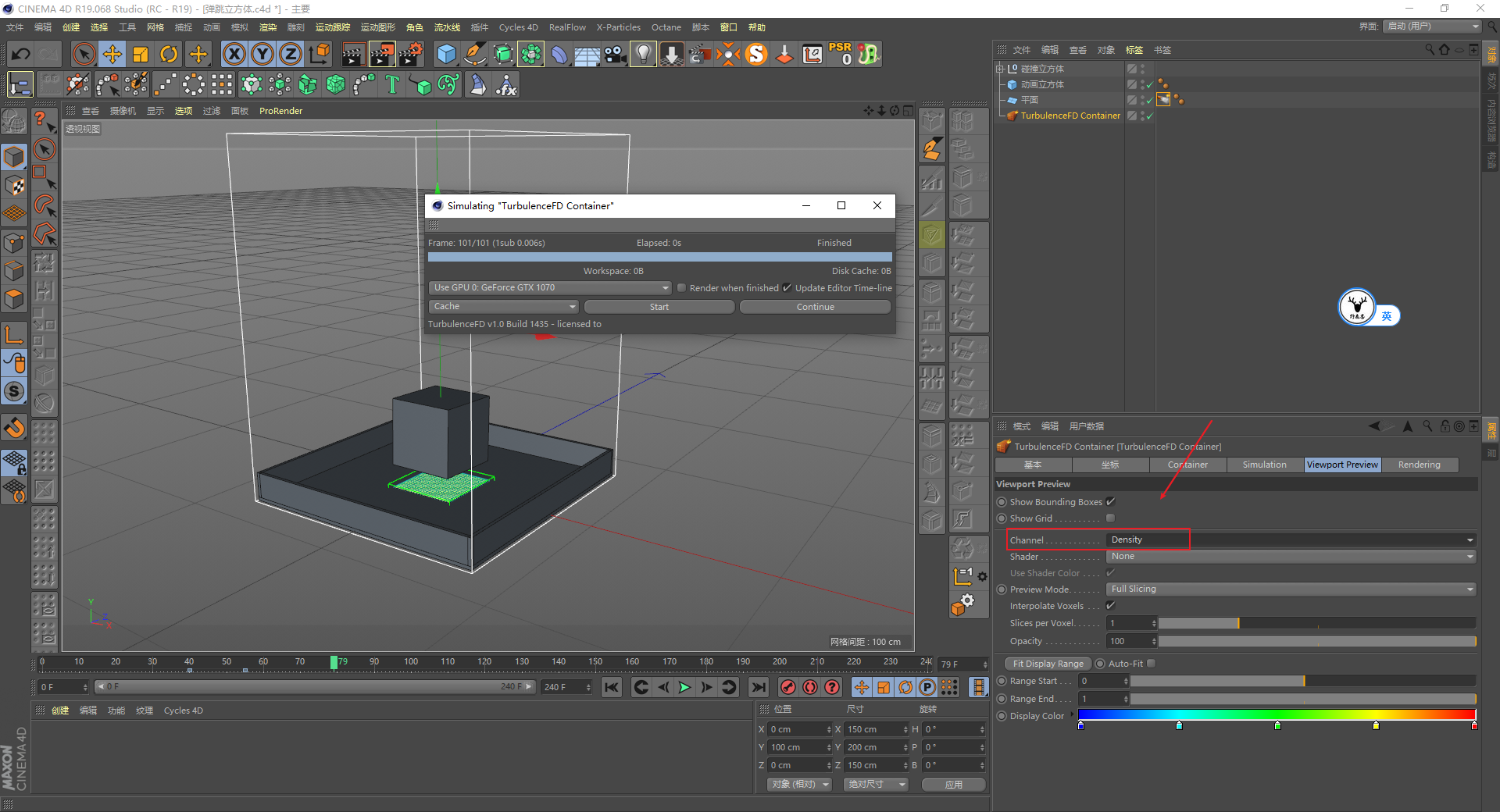

接下来就是看着效果去调整参数了，记得把显示面板里通道改为密度：

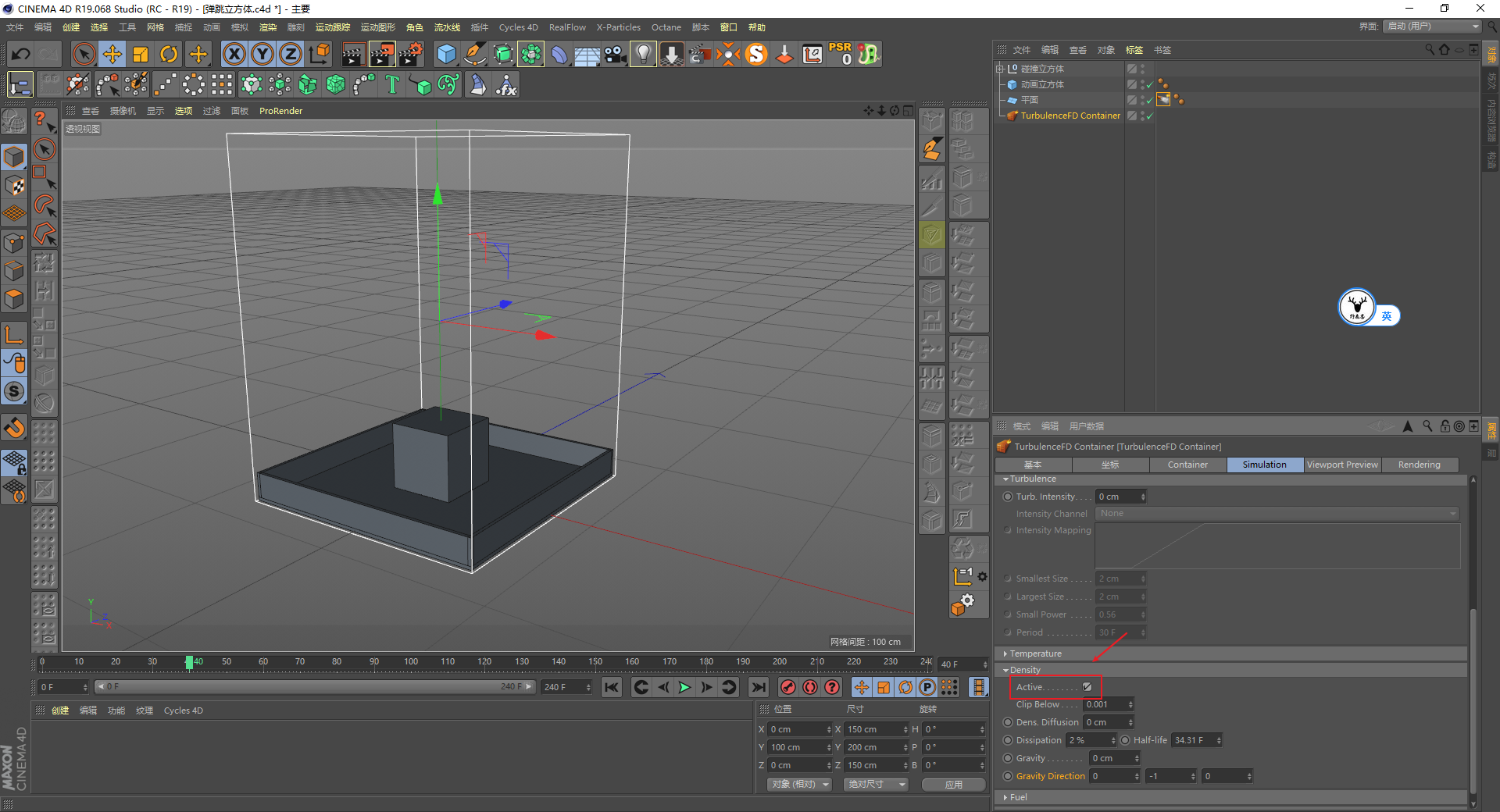

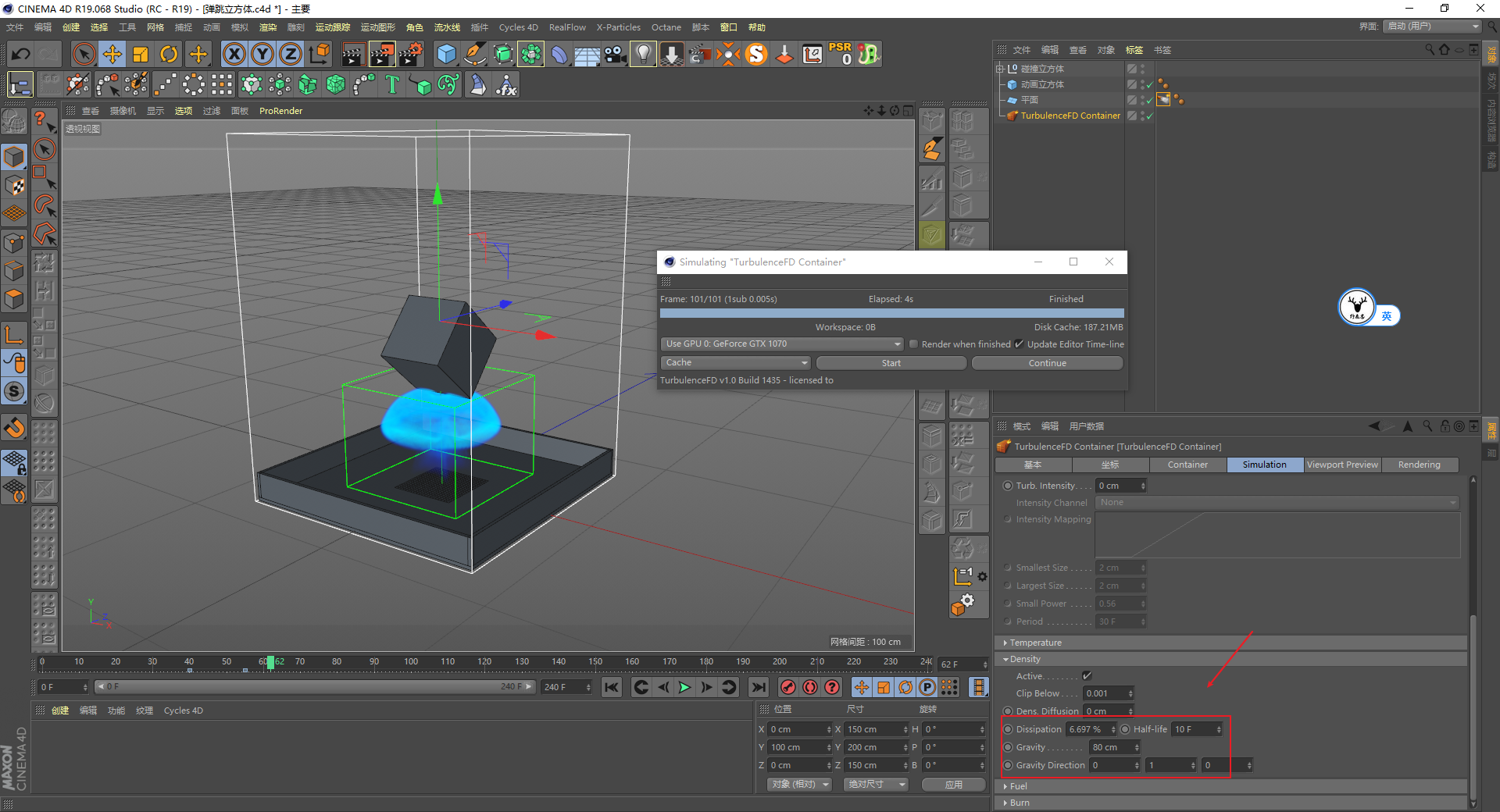

我这里首先修改了密度通道的重力大小和方向，消散的时间我也修改了一下：

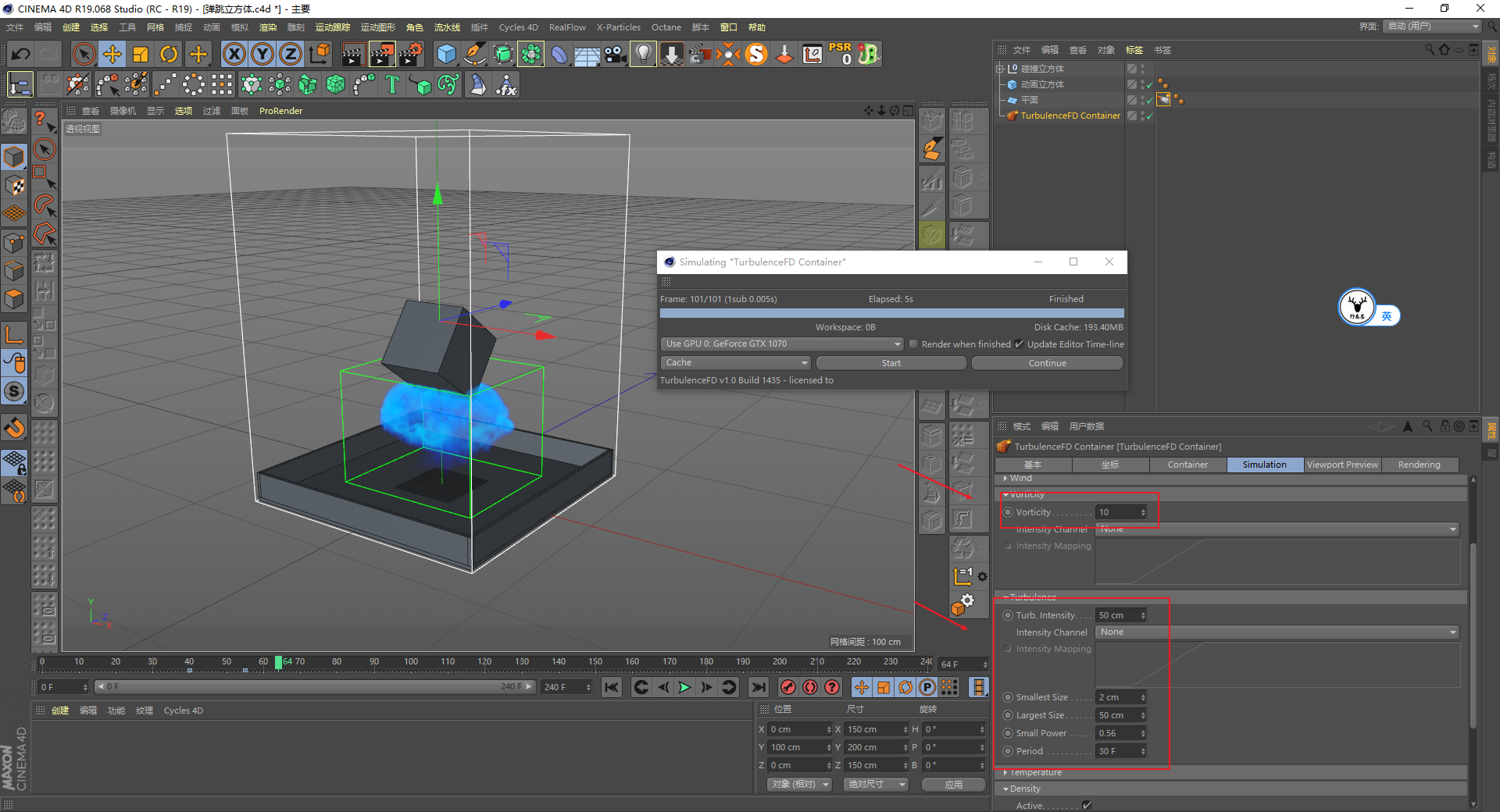

然后修改了一下湍流和涡度的参数，这个大家都根据自己的情况来：

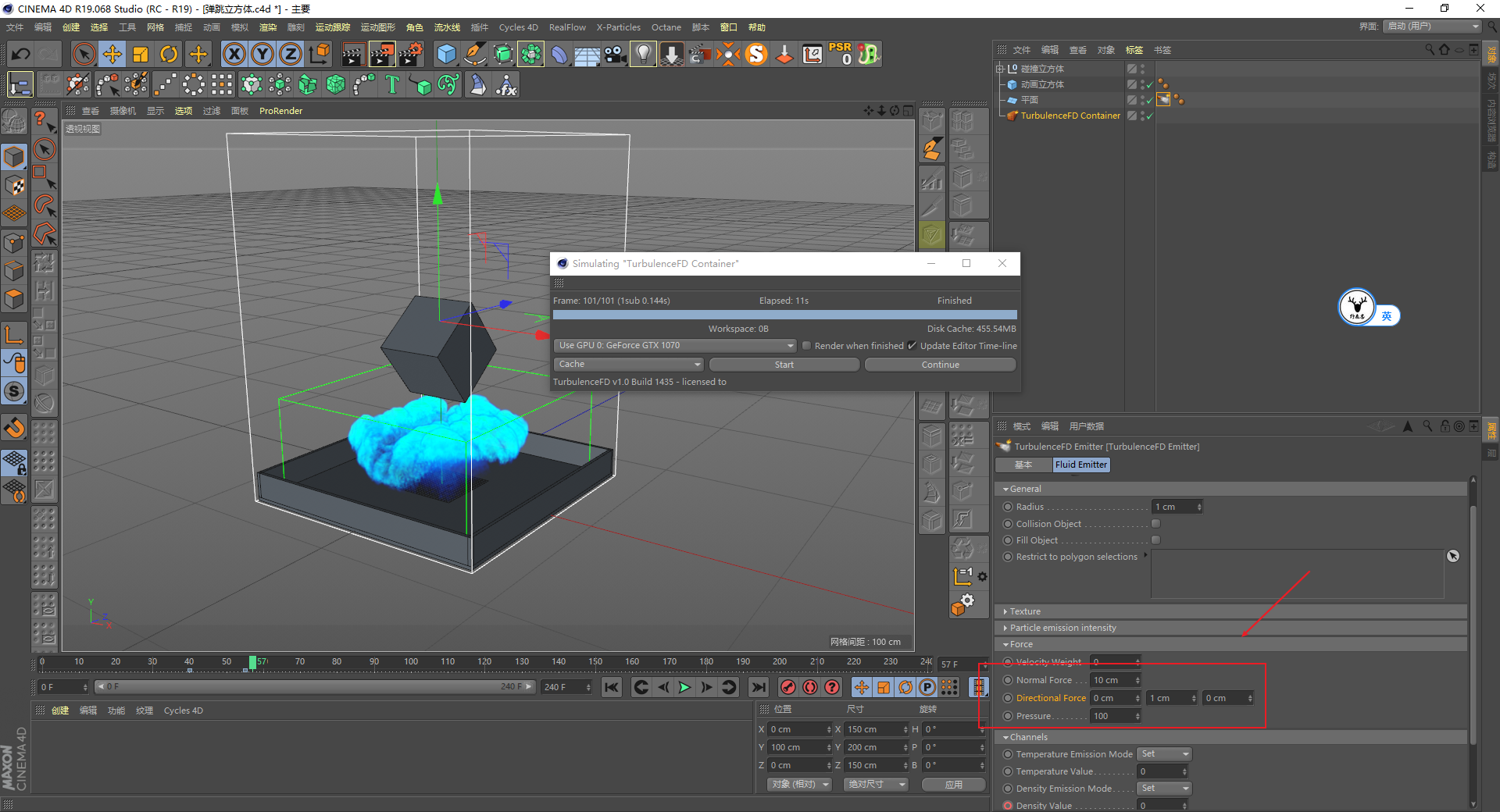

最后在发射器标签里，设置了一下法线力以及压力，这个大家都根据自己的情况来吧，我最后做出来的烟雾形态也没有原图好：

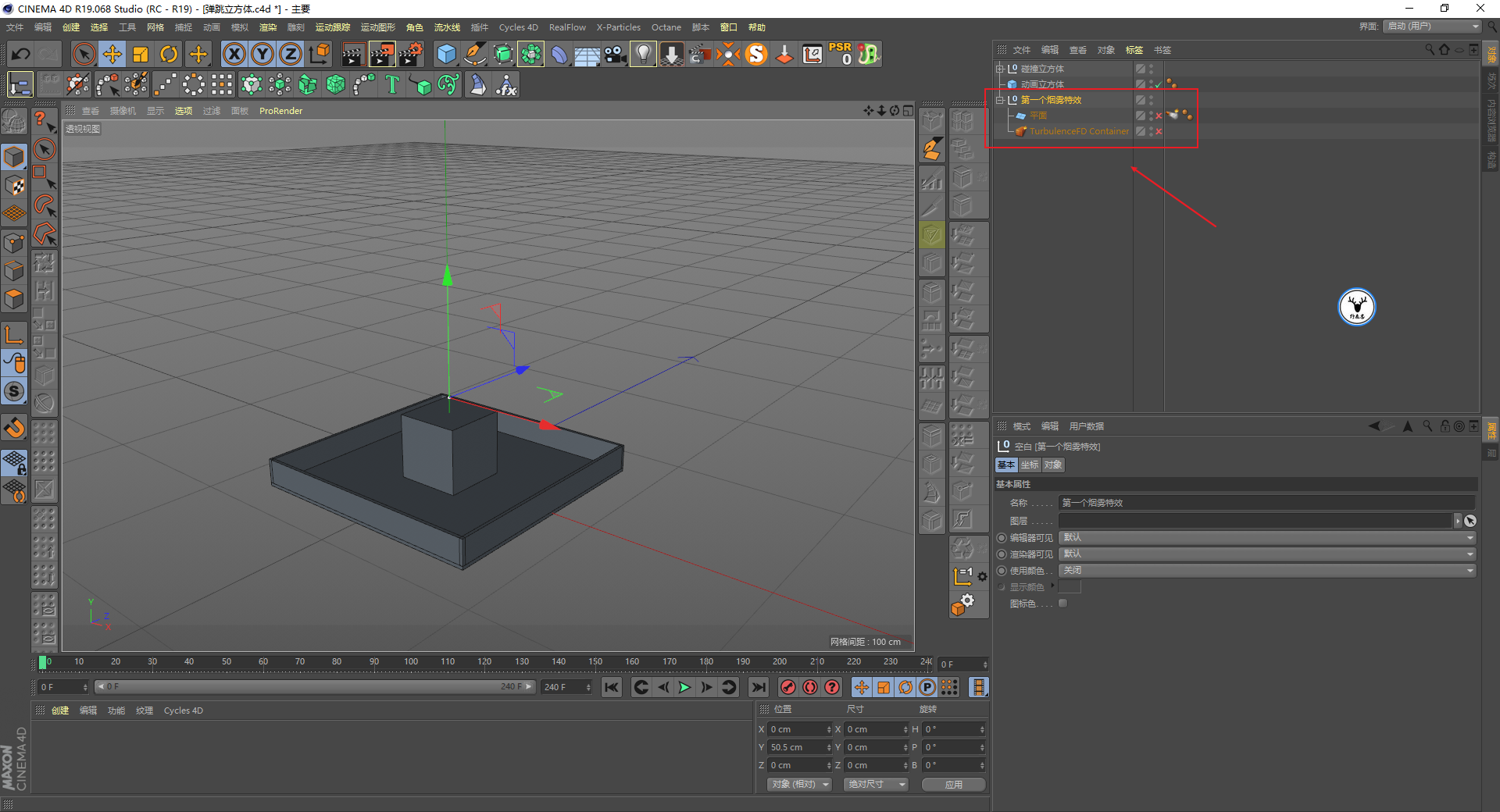

这样第一个效果就做好了，为了防止干扰把它们打个组吧，特别是涉及到后面还有烟雾的模拟，所以一定记得要把它们关掉：

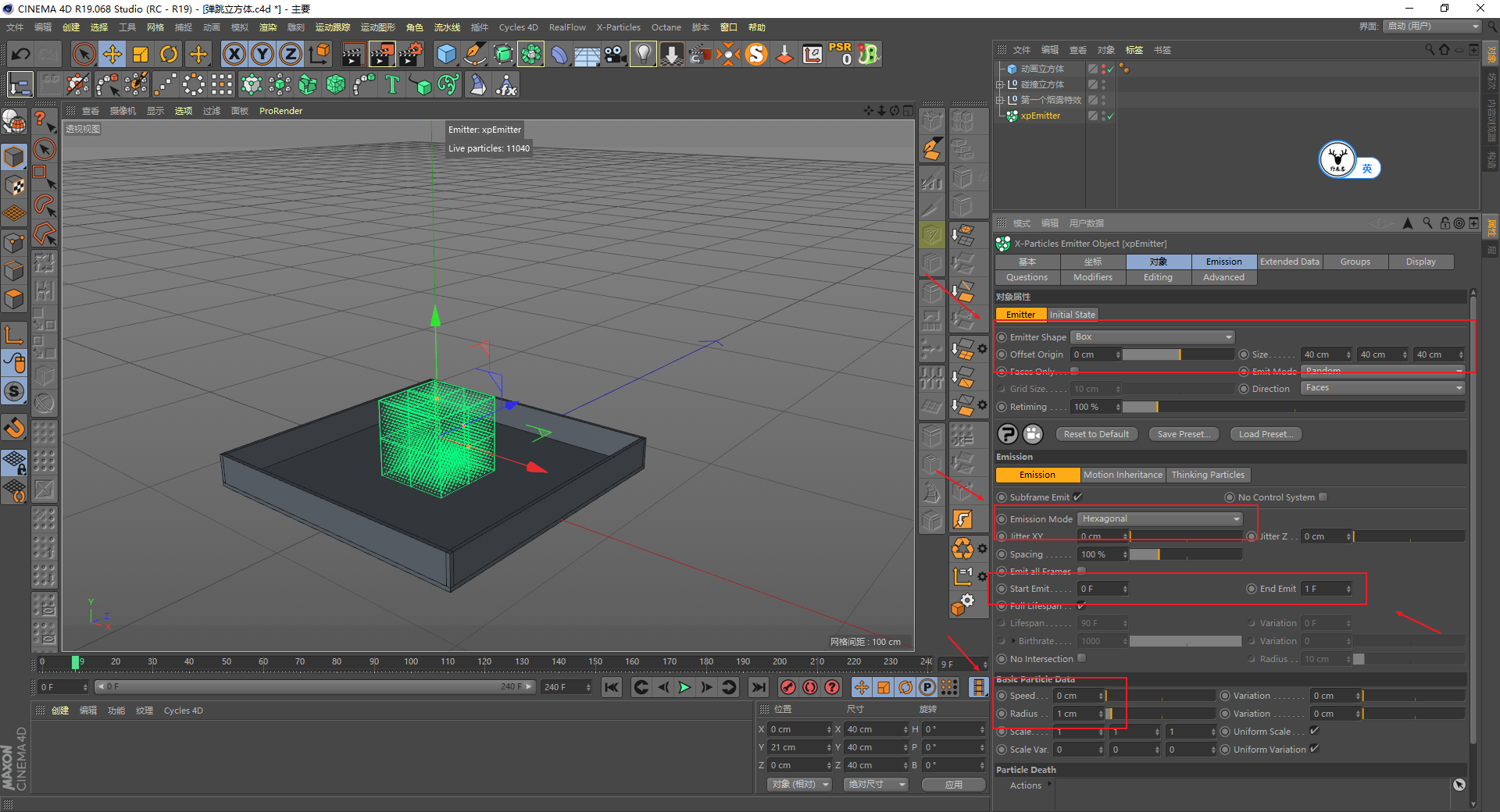

开始做液体效果了，新建XP发射器，发射形状为盒装，调整尺寸，发射模式为六边形，这种方式最适合模拟流体。

仅仅发射一帧就好，将速度改为0，需要注意的是当发射模式为六边形时，粒子的半径决定着发射的粒子数量，半径越小，粒子数量越多：



添加重力参数默认就可以，新建大大的平面添加XP碰撞标签，然后给每个碰撞的立方体都添加XP的碰撞标签，这些参数都是默认的，就不详细说了。

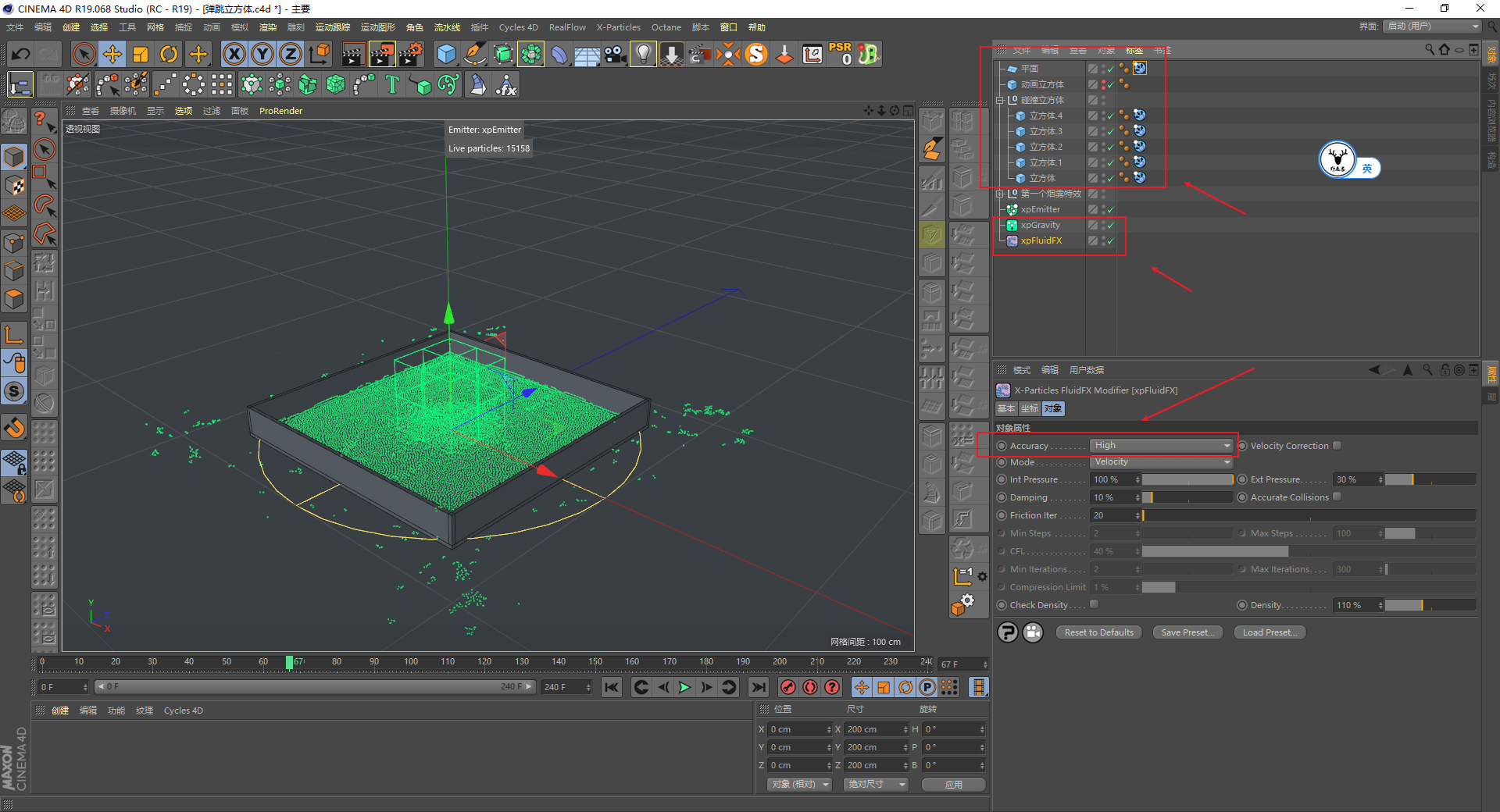

再添加一个xpFluidFX，我将解算改成了高，其他都是默认的：

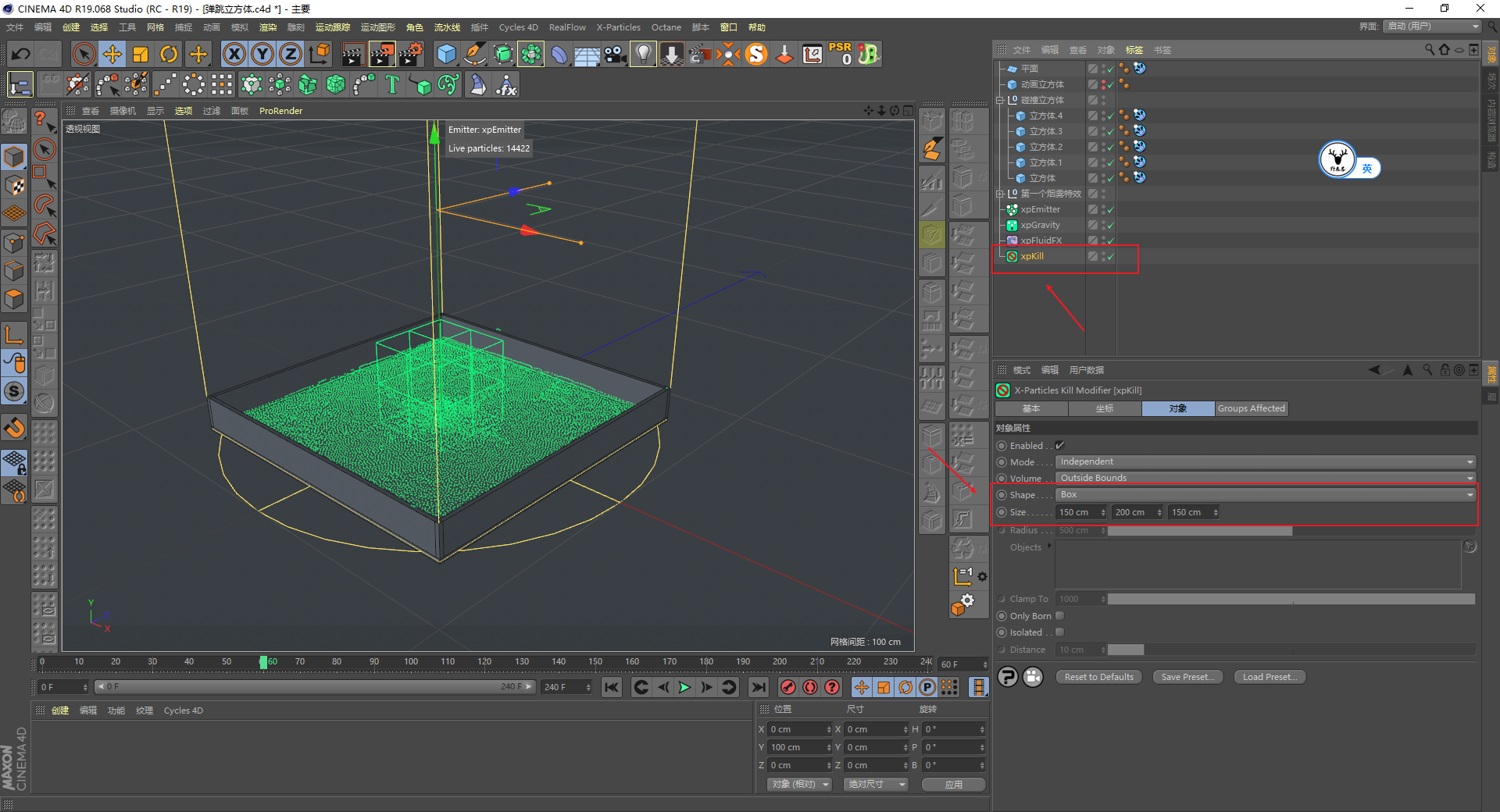

原图好像液体没有掉出来，所以添加了一个XP的杀死场，搞掉反弹出来的粒子：

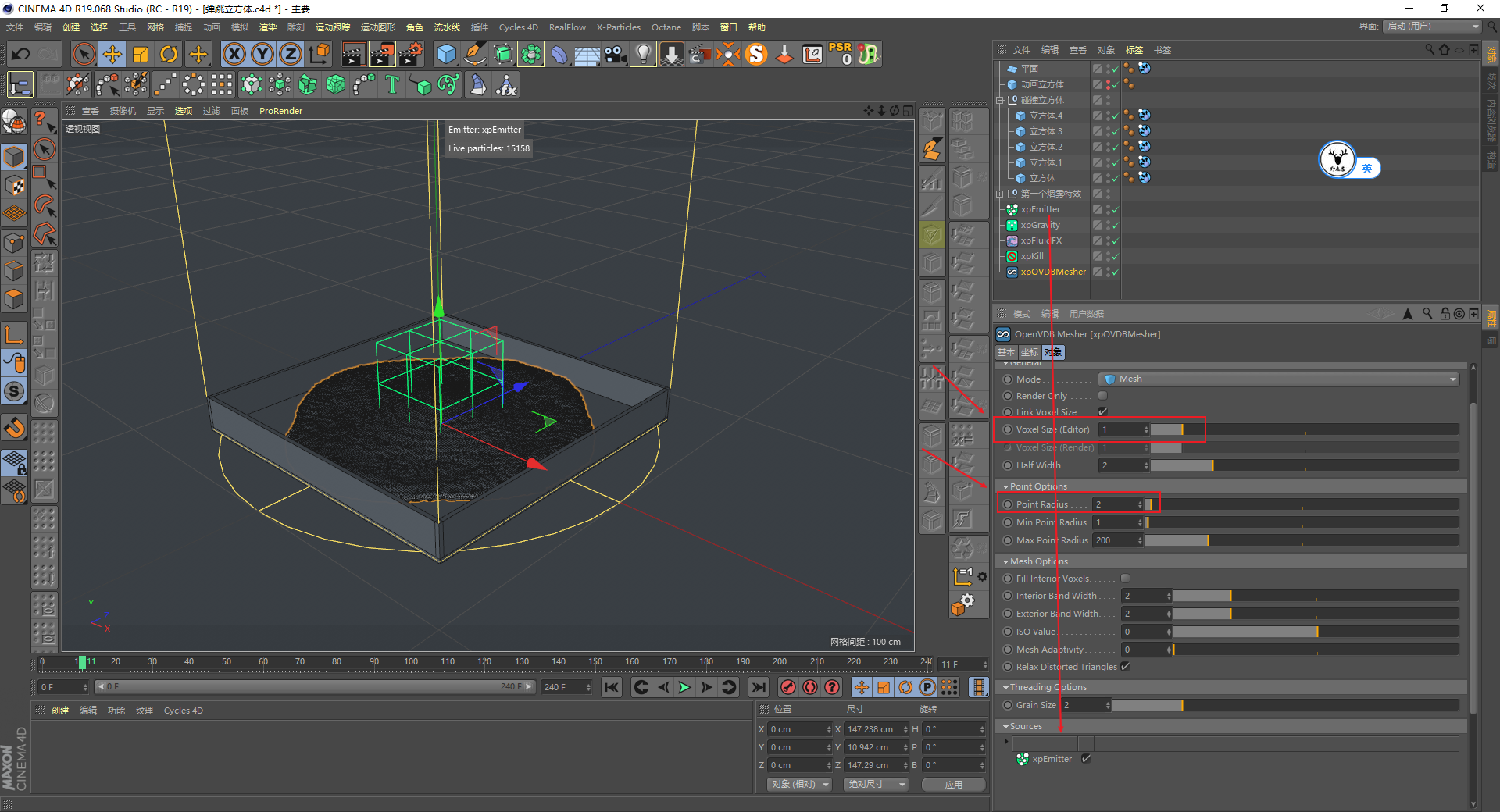

添加xpOVDBMesher，调整体素大小以及粒子大小这一步不用多说吧：

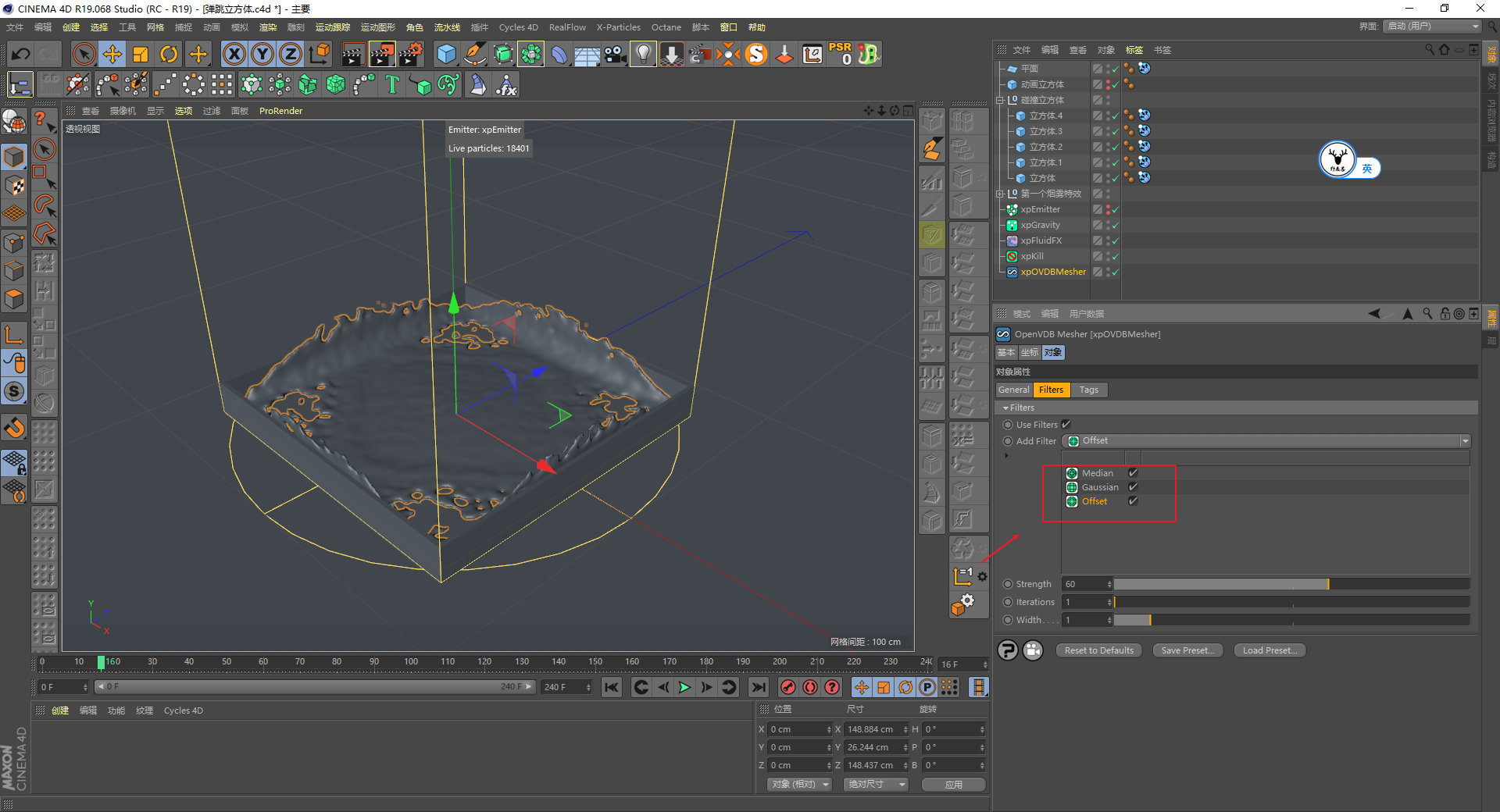

再添加几个滤镜吧，这个同样大家看着效果来就好了：

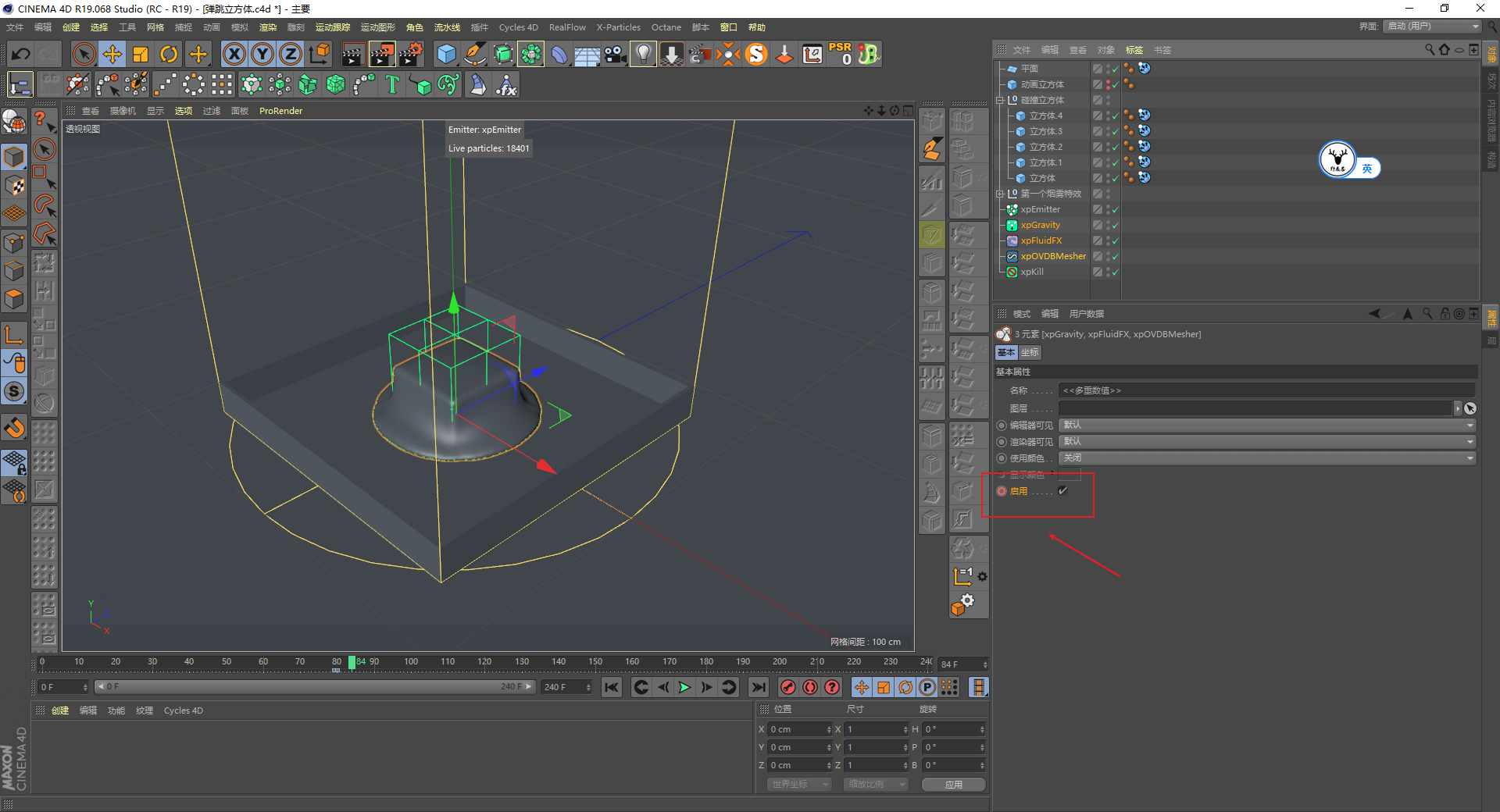

接下来就是比较重要的K帧了，因为液体的动画是从80帧开始出现的，所以重力场、xpFluidFX以及xpOVDBMesher在79帧的时候启用关闭打上关键帧，在80帧的时候再启用就可以了。

粒子如果你也在80帧K启用关键帧会出错，并且粒子本来默认就不能被渲染，所以就让它一开始就发射就好：

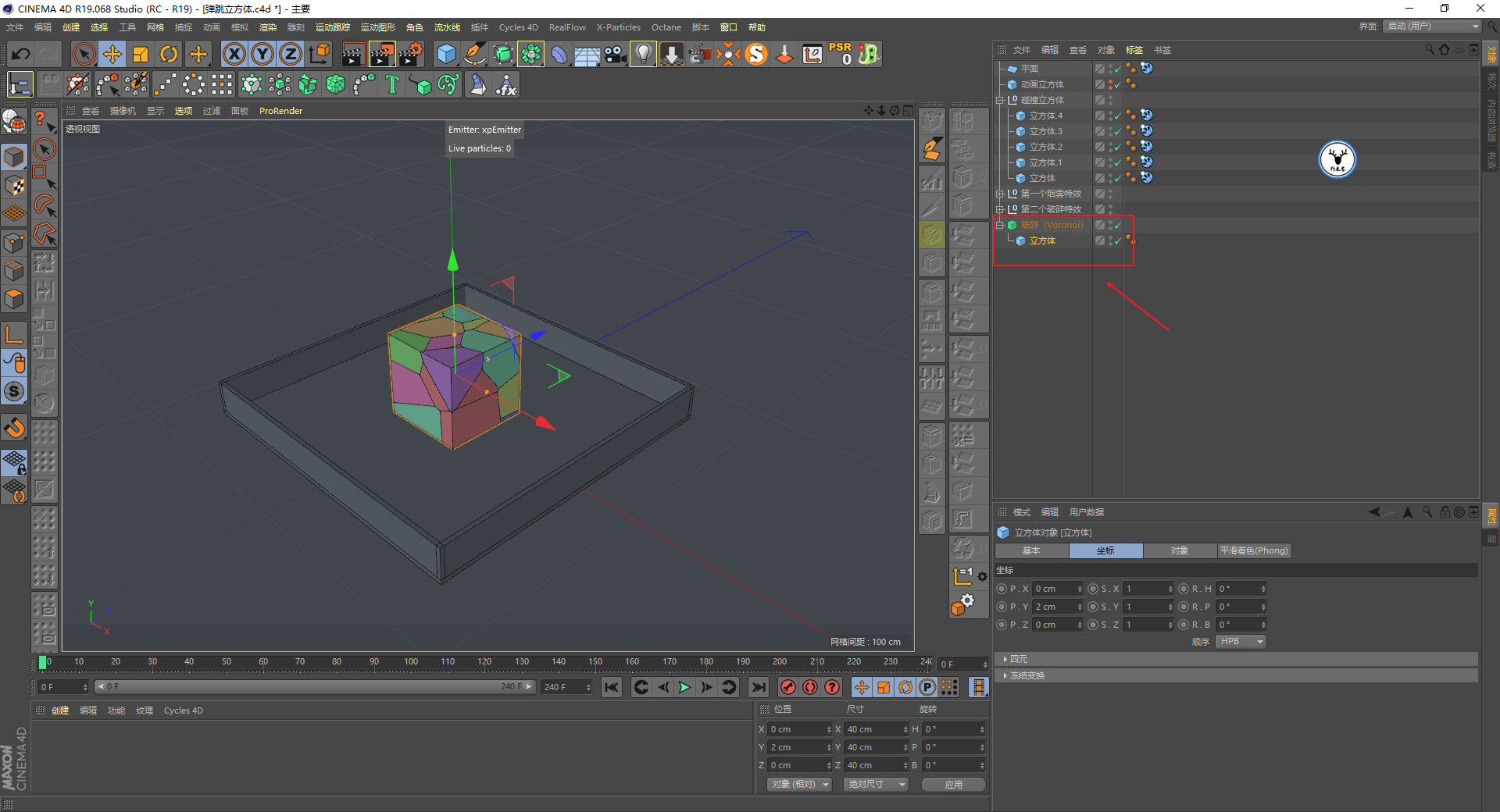

第二个效果做完以后同样打组关掉，做第三个破碎效果吧，新建立方体添加破碎这一步不用说吧：

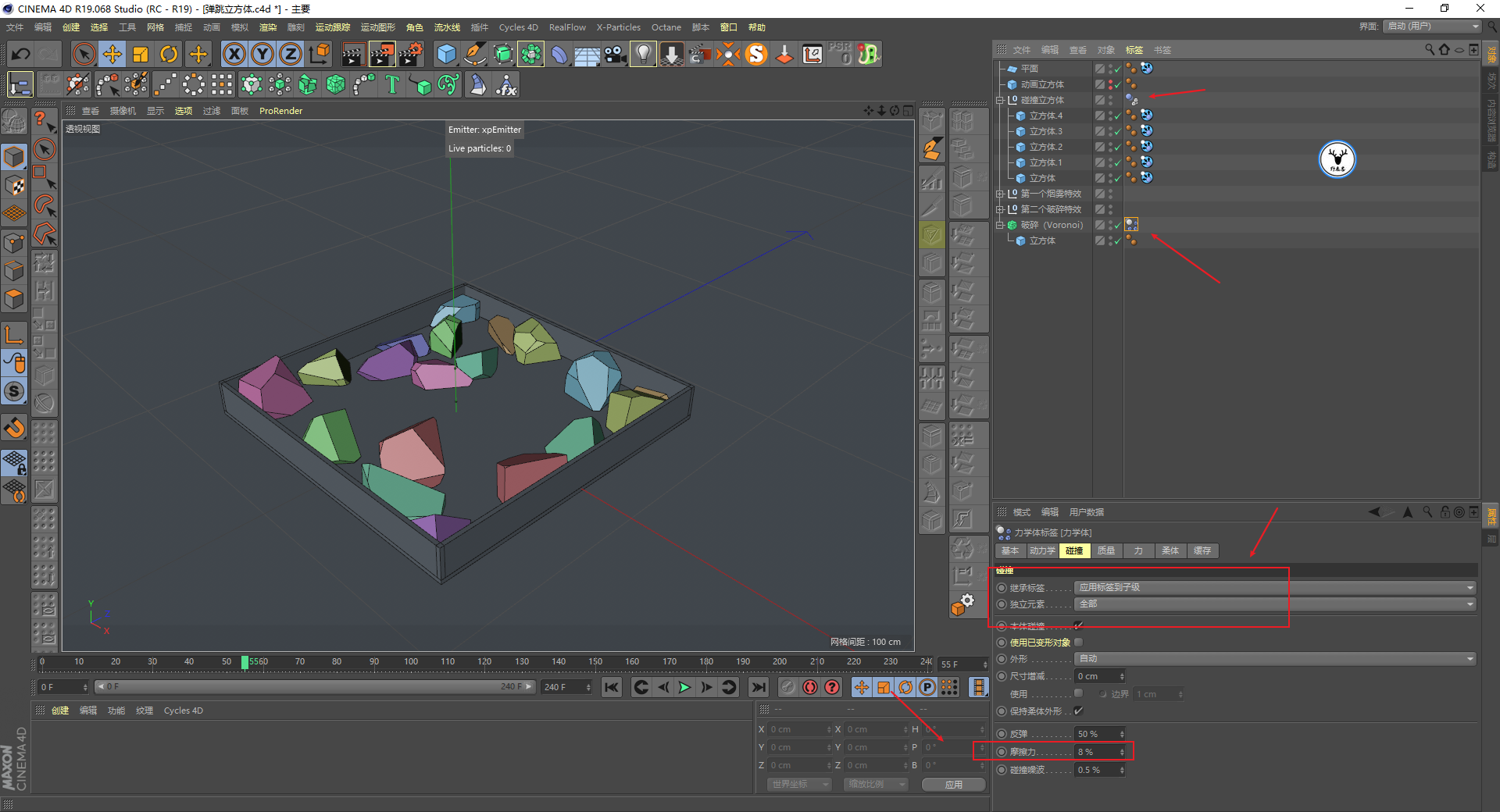

给破碎对象添加刚体标签，给碰撞立方体添加碰撞体标签，继承标签到子集，独立元素选择全部，这些都是常规操作，摩擦力适当的改小一点：



下面是K帧，破碎动画是第120帧出现的，所以两个动力学标签119帧启用关闭打上关键帧，在120帧的时候再启用：

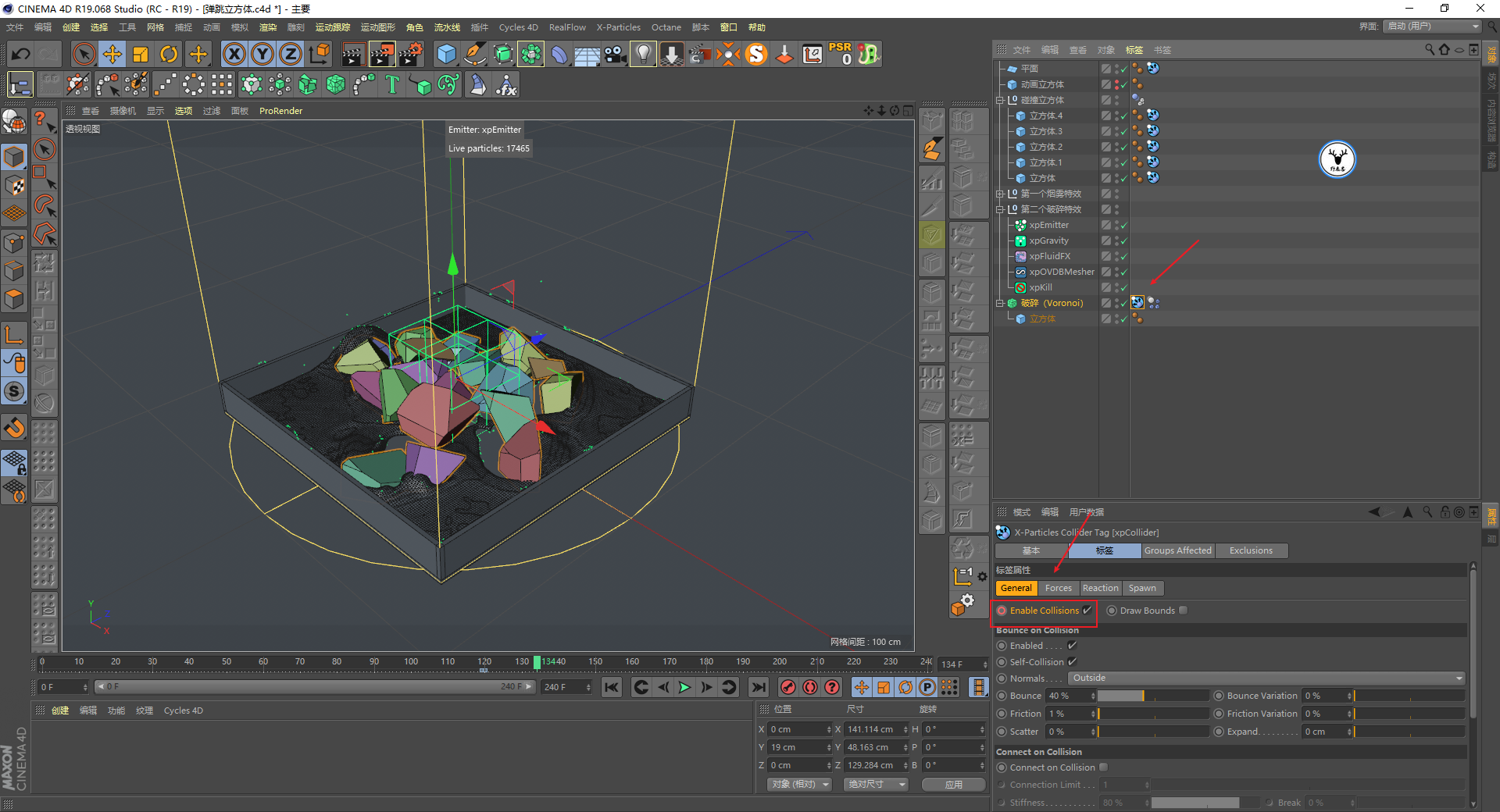

可以给破碎对象添加XP的碰撞标签，同样在120帧的位置K启用关键帧，让它和液体产生碰撞：

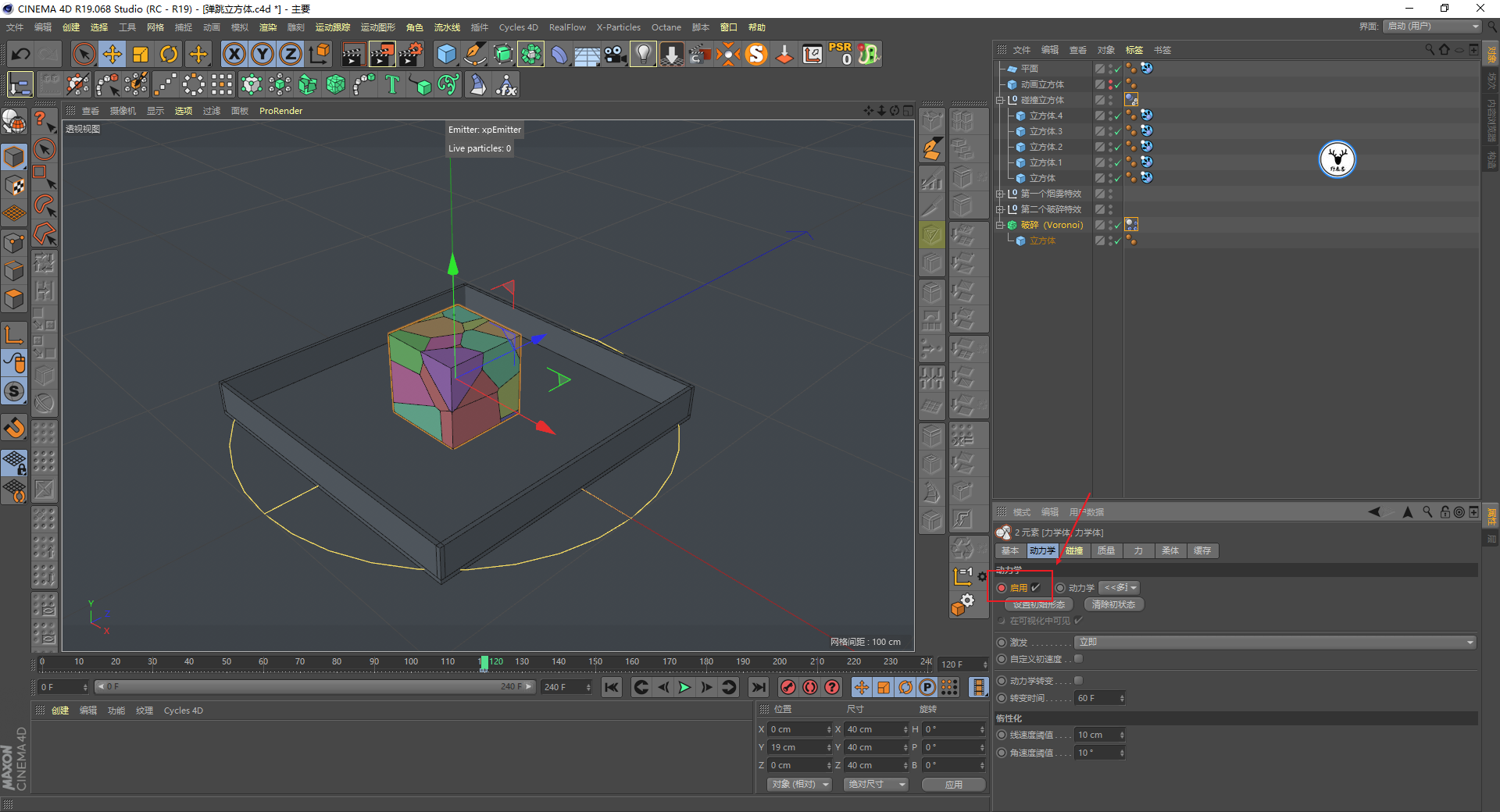

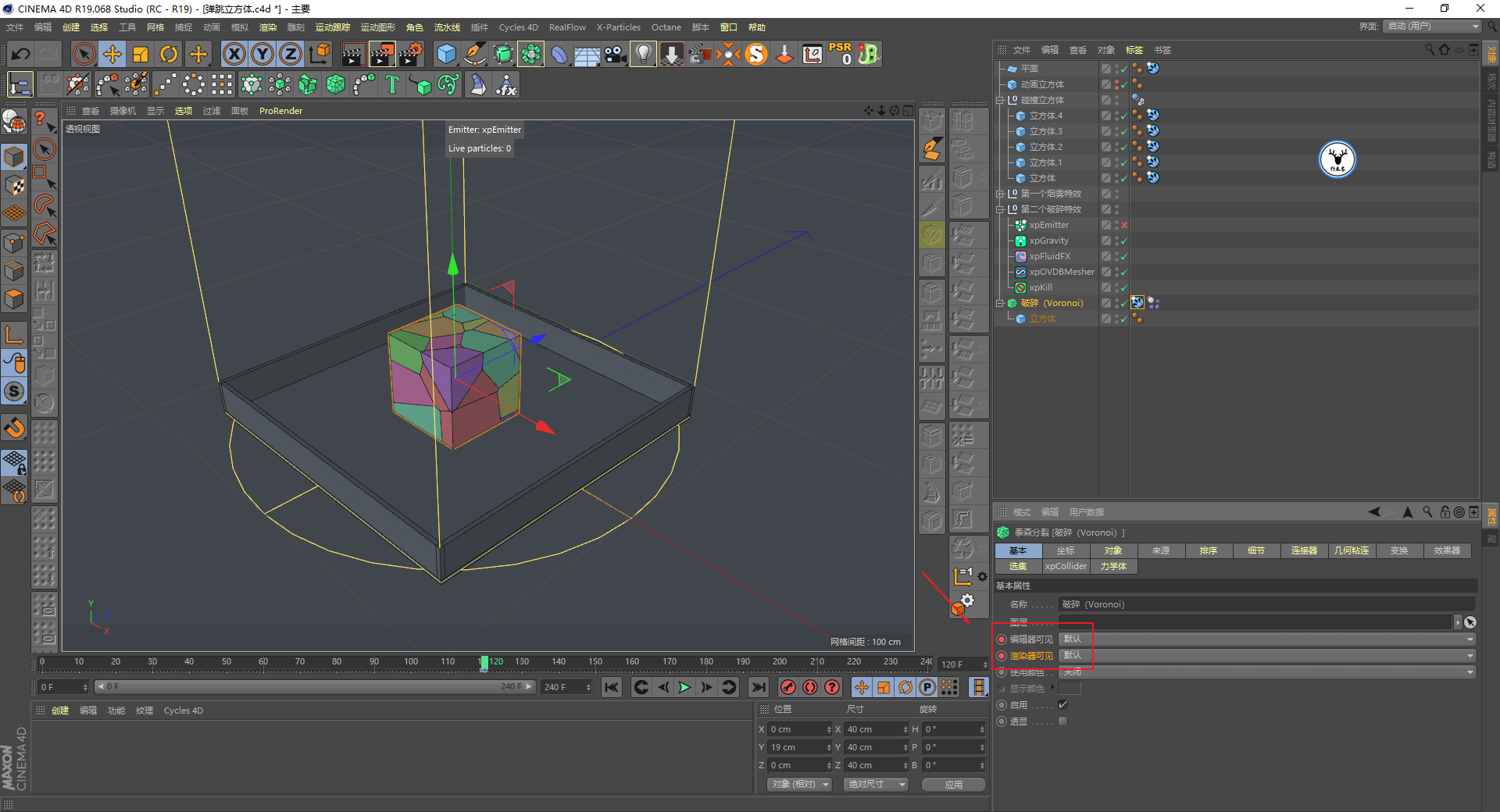

想要控制破碎对象的可见性，就在编辑器可见以及渲染器可见K关键帧就行了：

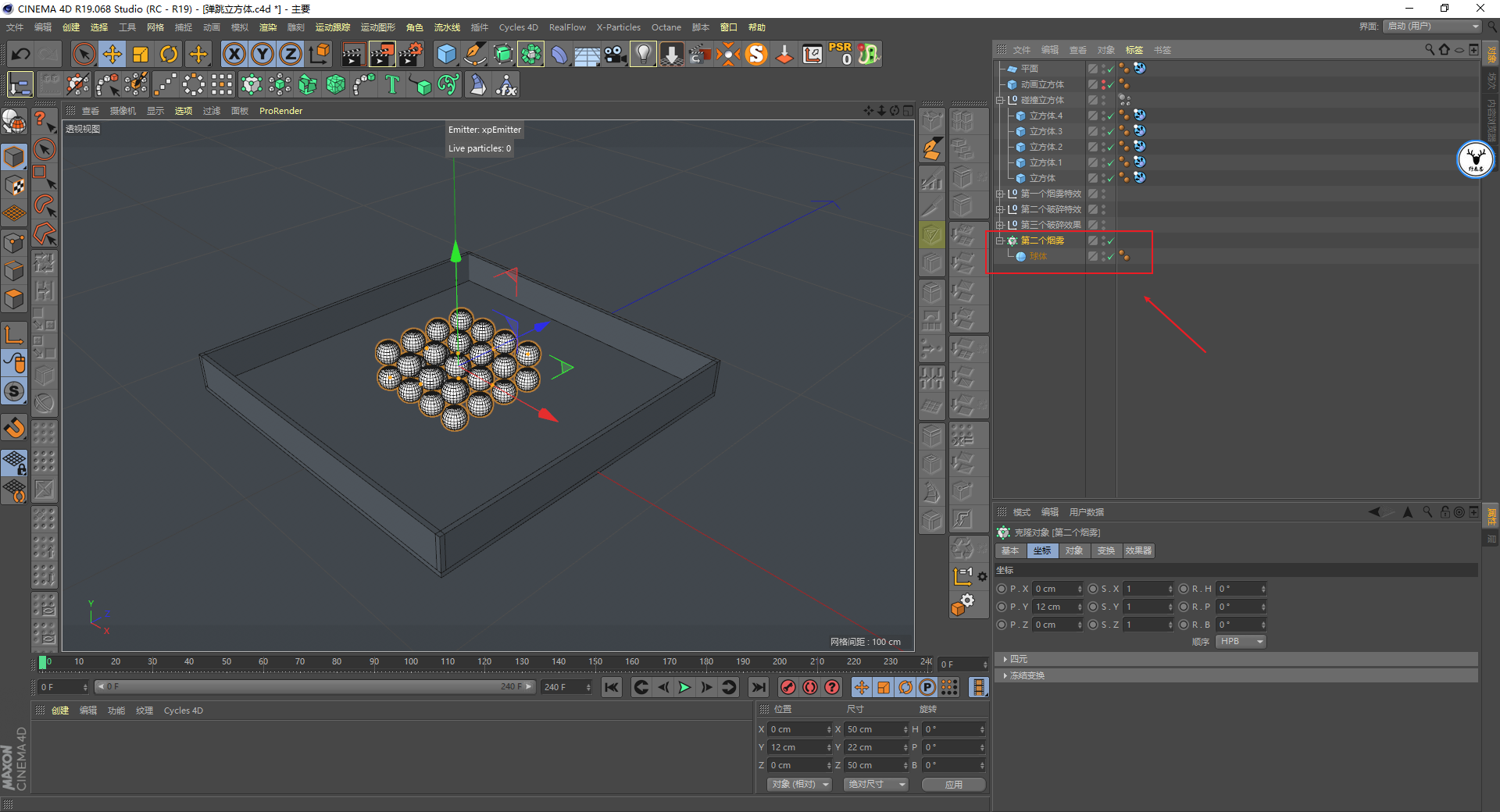

第四个效果是烟雾向下四散开，同时发射出一些粒子，我这里用的是克隆小球作为烟雾发射器：

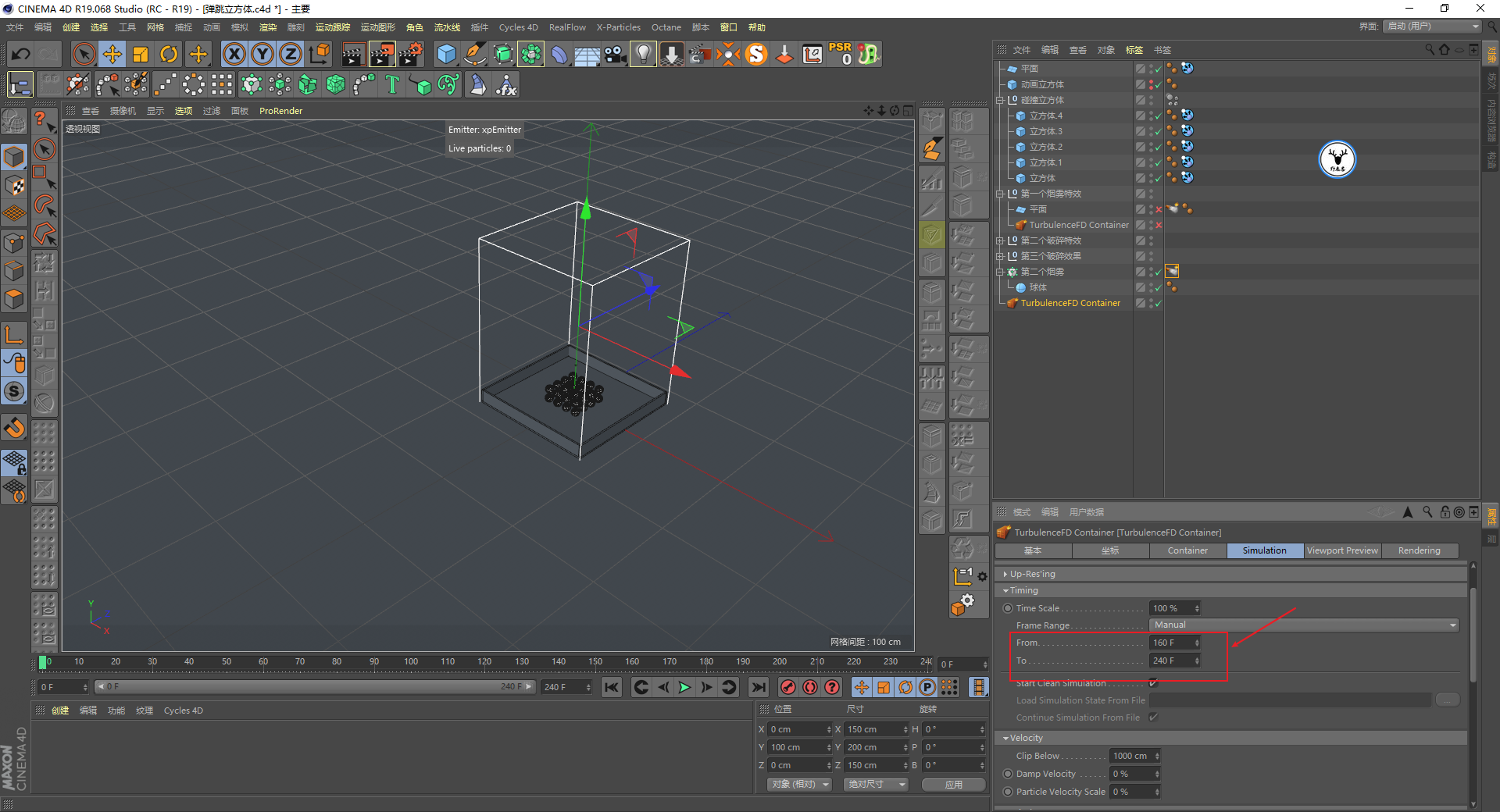

和前面模拟烟雾的道理是一样的，因为这个烟雾是160帧开始的，所以模拟就从160到240吧。

至于添加TFD容器、添加发射器标签，勾选密度通道这些就不用说了哈：

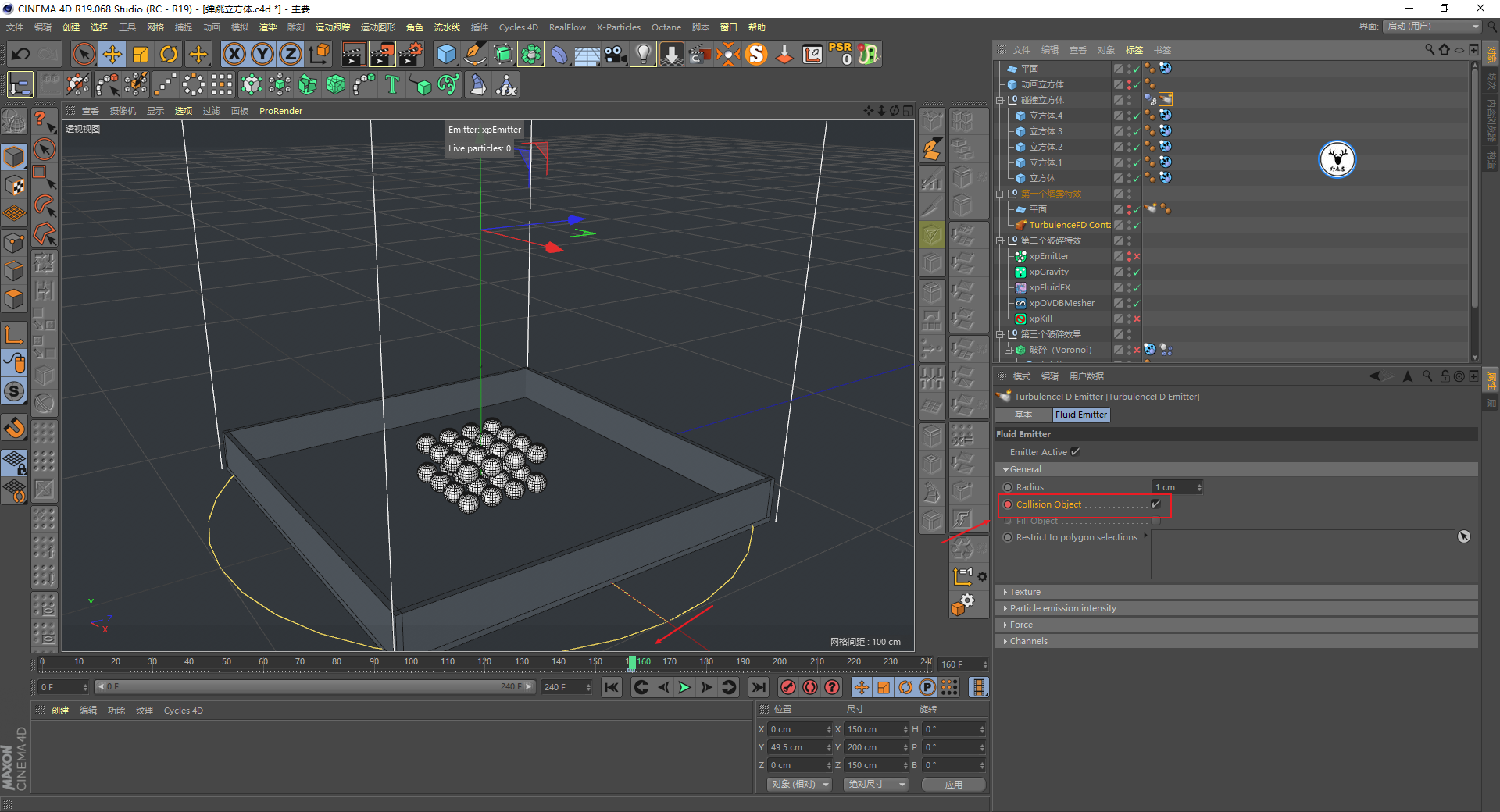

不要忘记给碰撞立方体也添加发射器标签，最好碰撞这里也K一下启用关键帧。

如果后面不小心把前面的烟雾模拟覆盖掉了，两个烟雾也可以重新单独模拟，容器里也要勾选缓存碰撞：

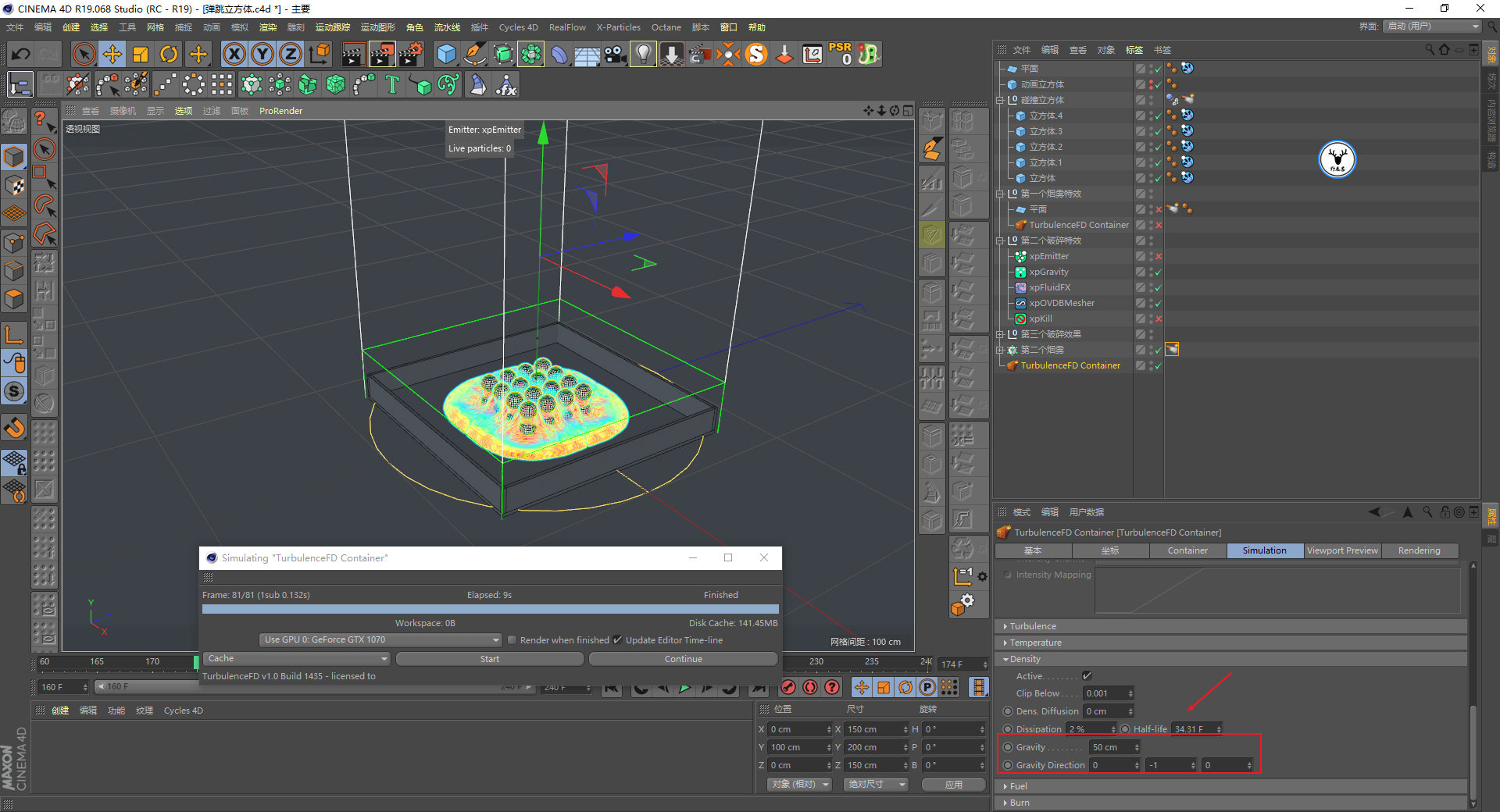

密度重力的方向向下，烟雾就会因为碰撞而四散开了：



同样不能让发射器一直发射烟雾，所以发射器标签密度数值K帧，这个和前面的道理是一样的：

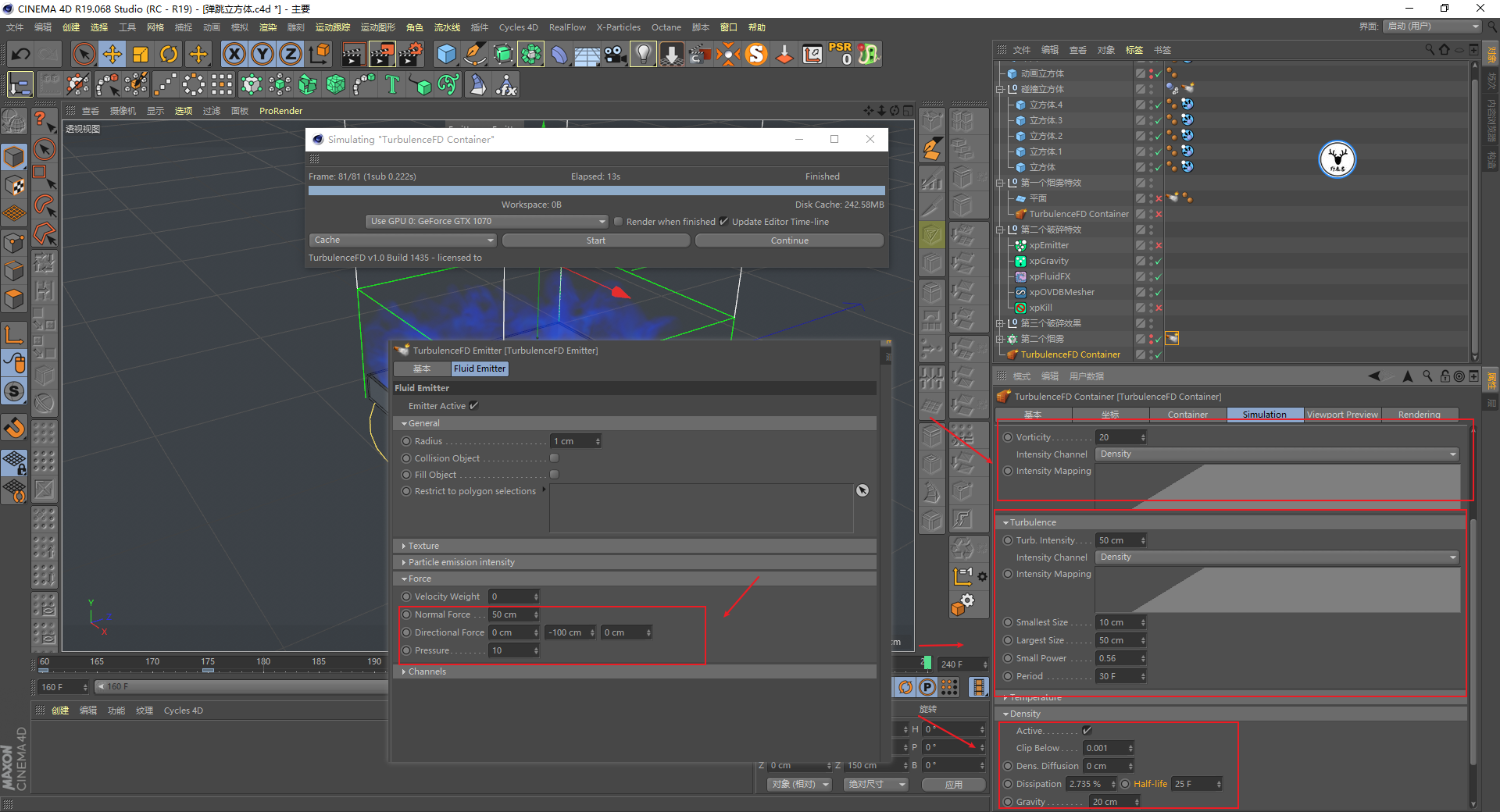

湍流、涡流等参数大家就自己尝试吧，我自己试了很久也没有模拟出像原图一样好看的蘑菇云，可能是没找到方法吧：

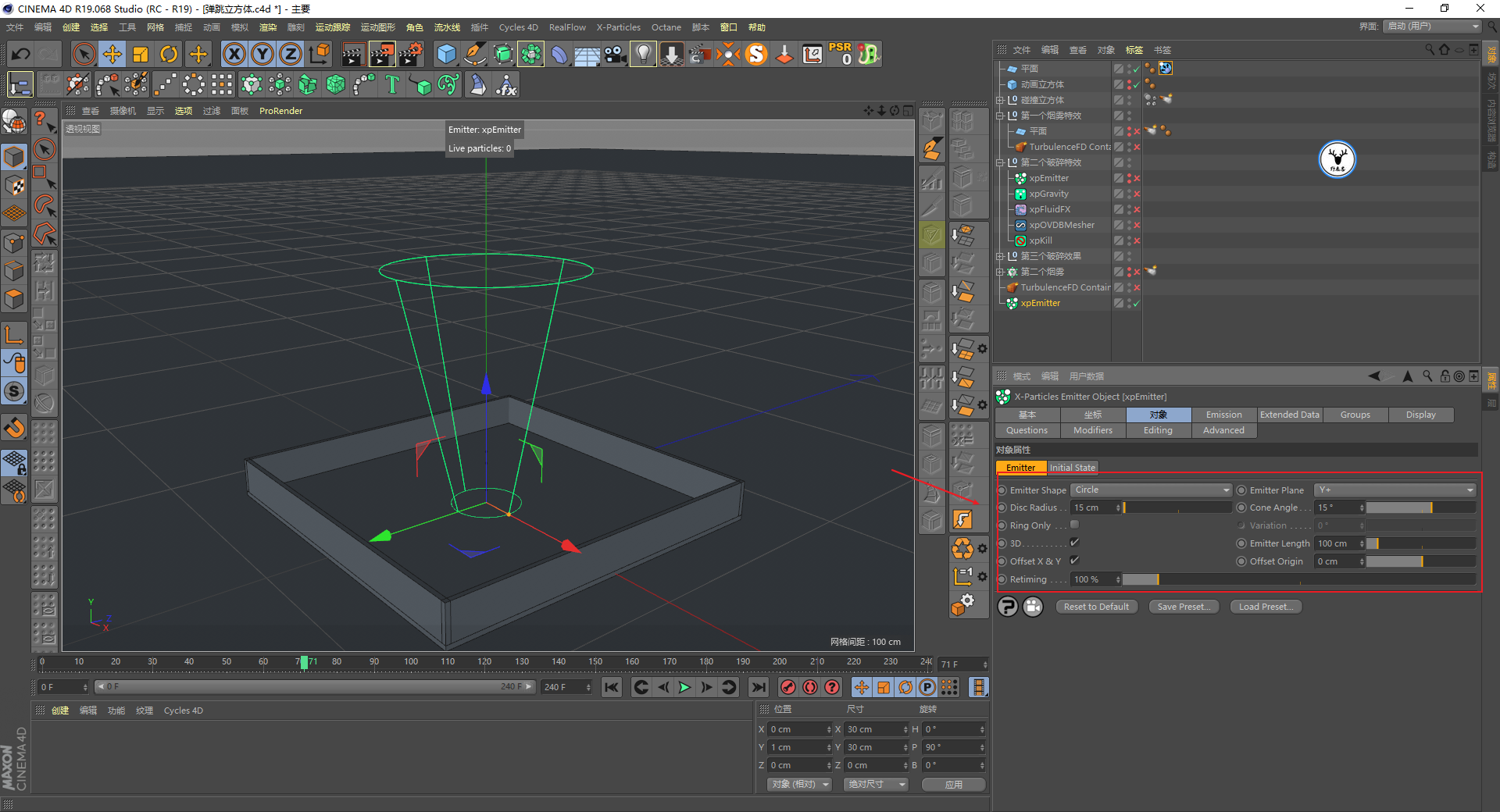

至于产生烟雾的同时发射粒子很简单，新建一个发射发射器，发射形状为圆形，然后让发射器发射有一定的角度：

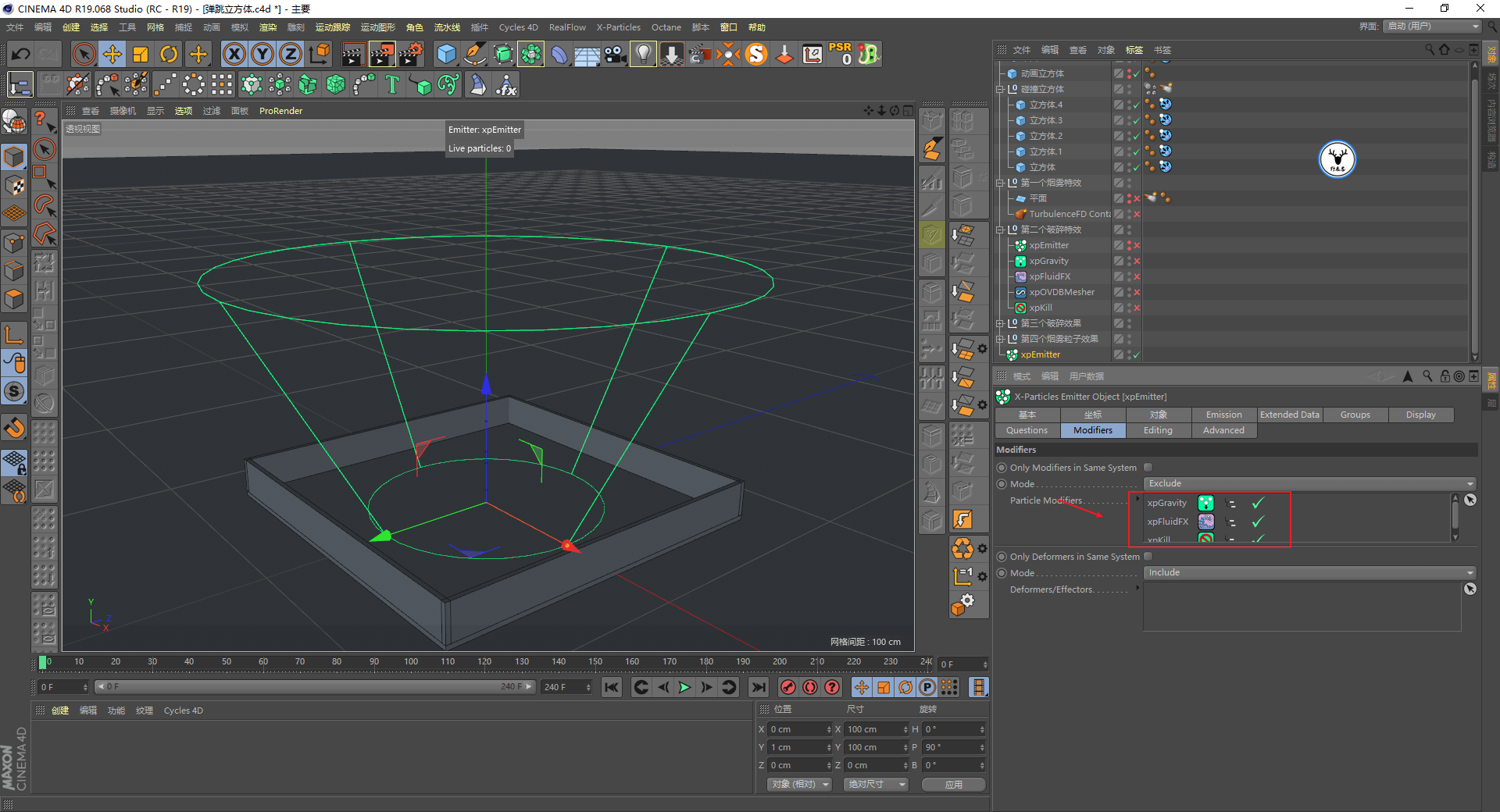

需要注意的是修改器里，要把杀死场和xpFluidFX排除一下，重力场就不排除了：

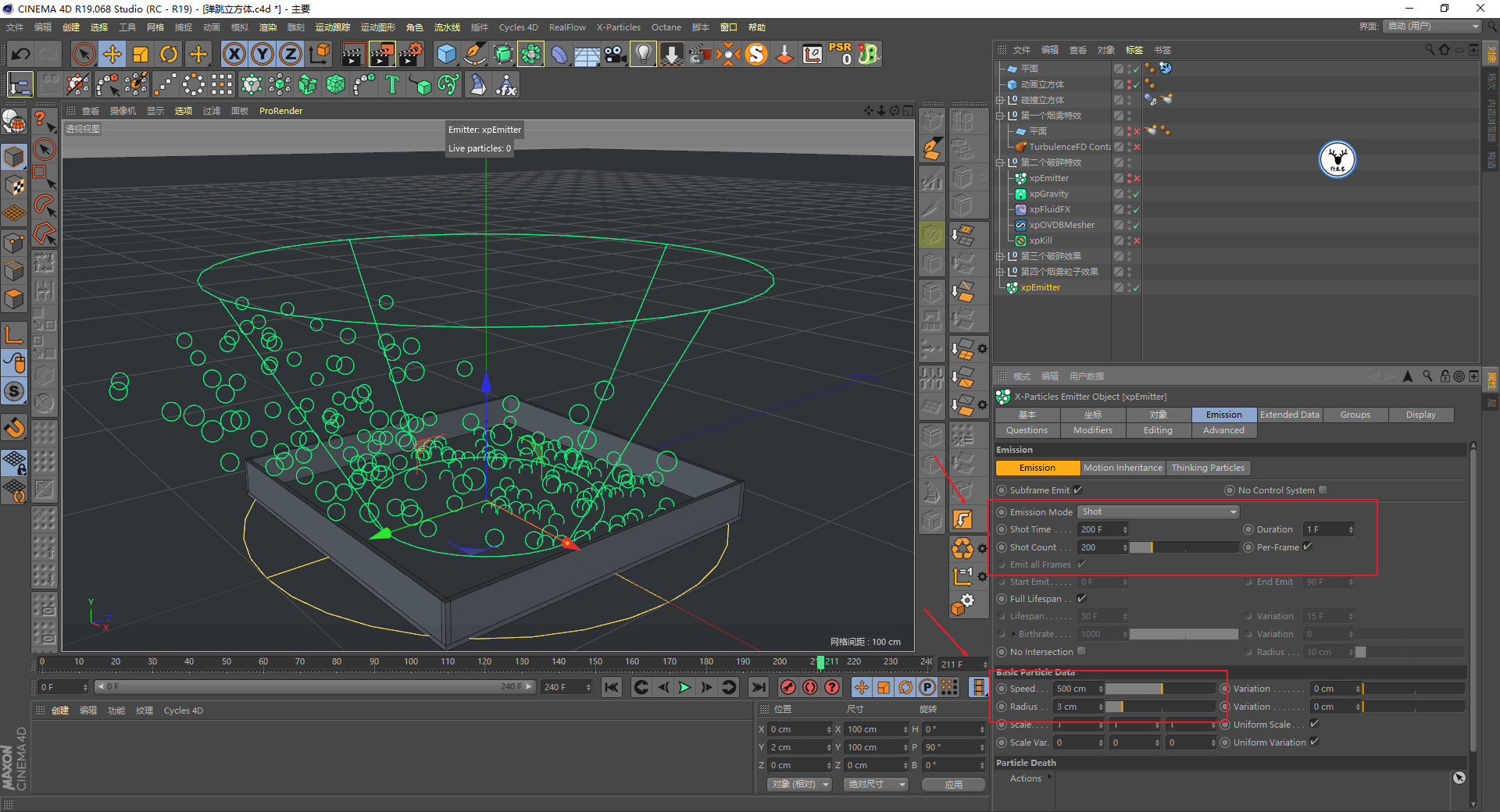

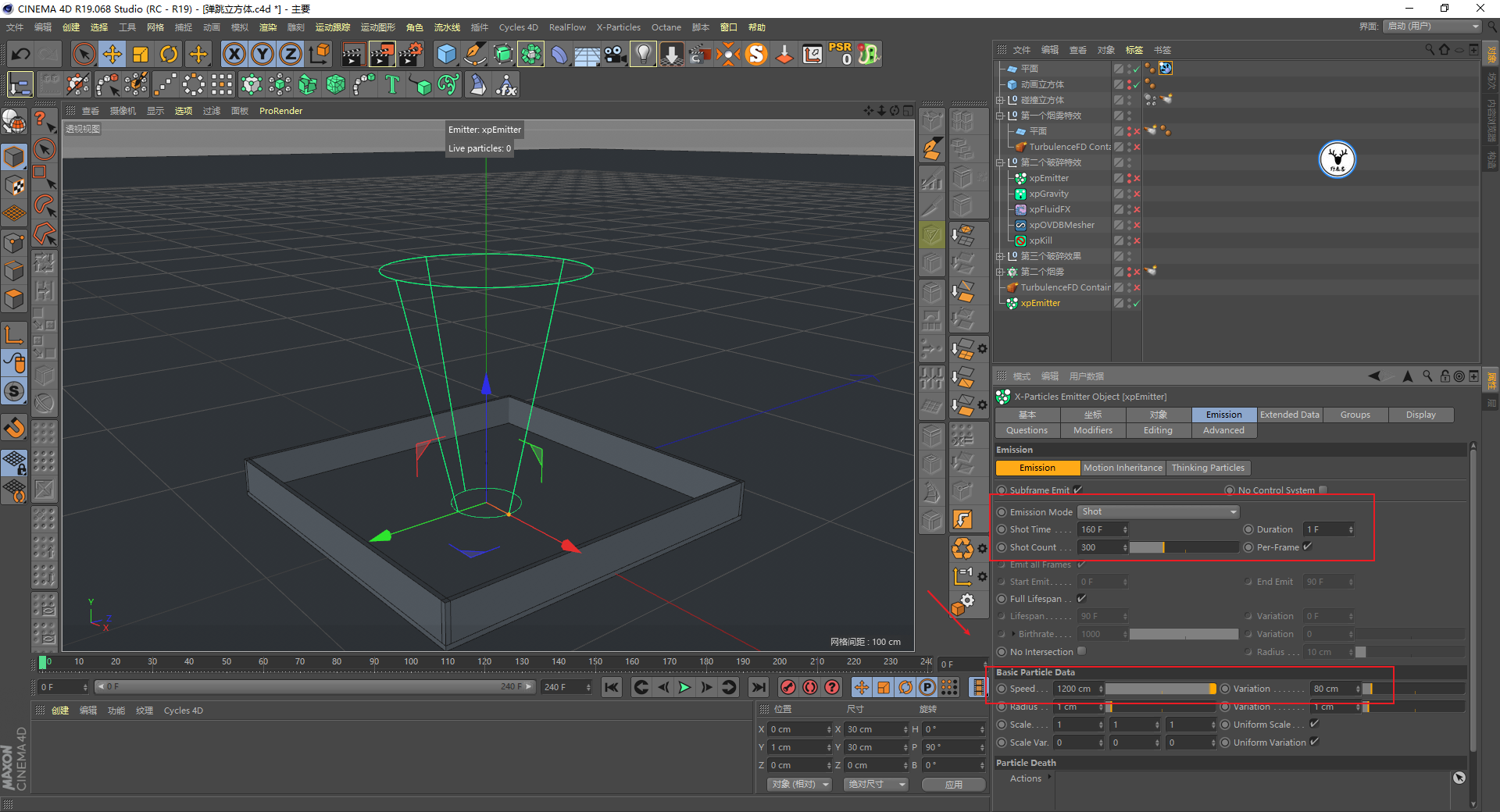

发射的模式就为Shot吧，直接让它在160帧的时候发射一帧就好了，数量大家看着办就好。

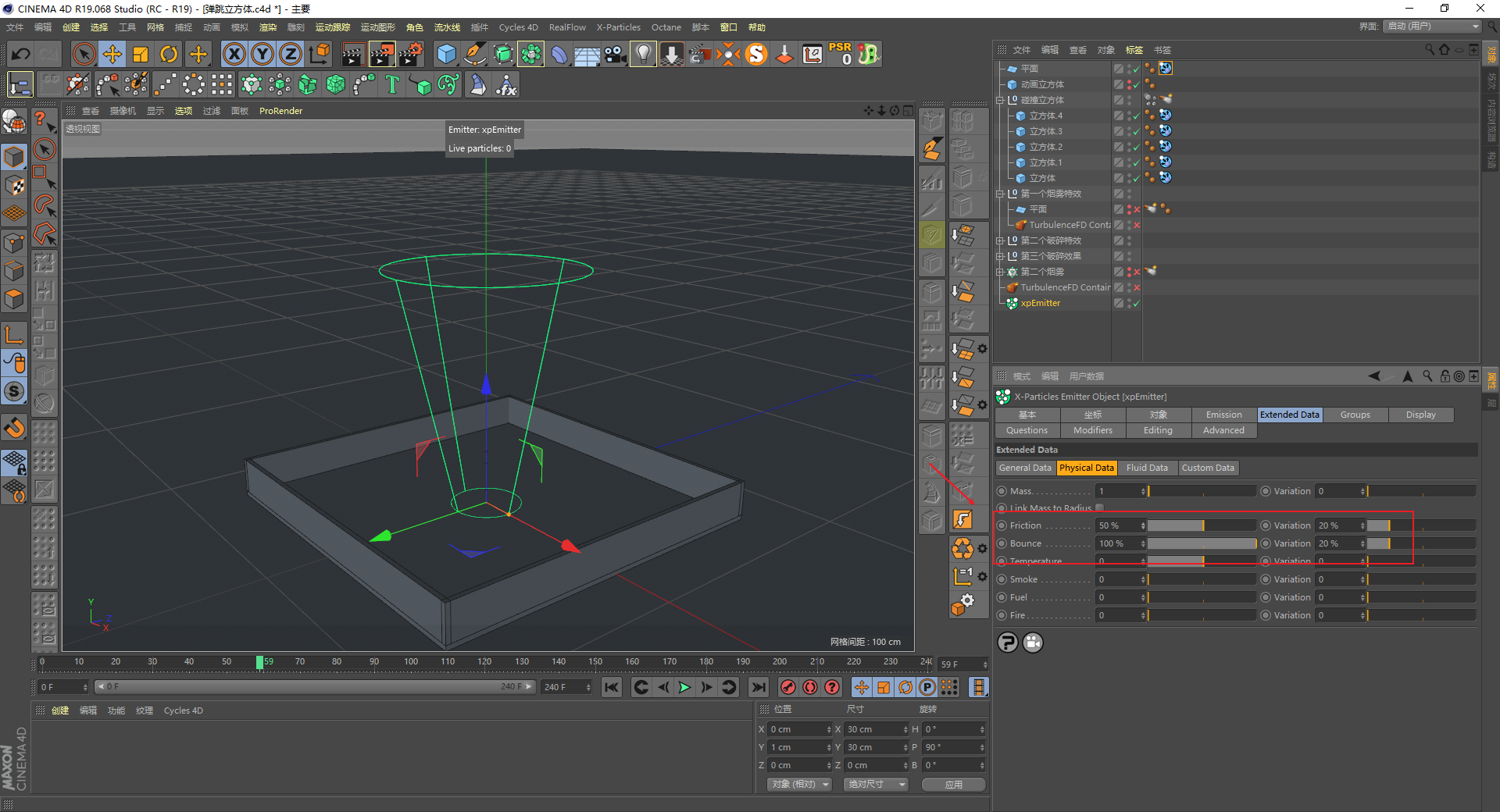

由于粒子还受到重力的影响，所以粒子的速度要稍微大一点，才有粒子炸开的感觉：

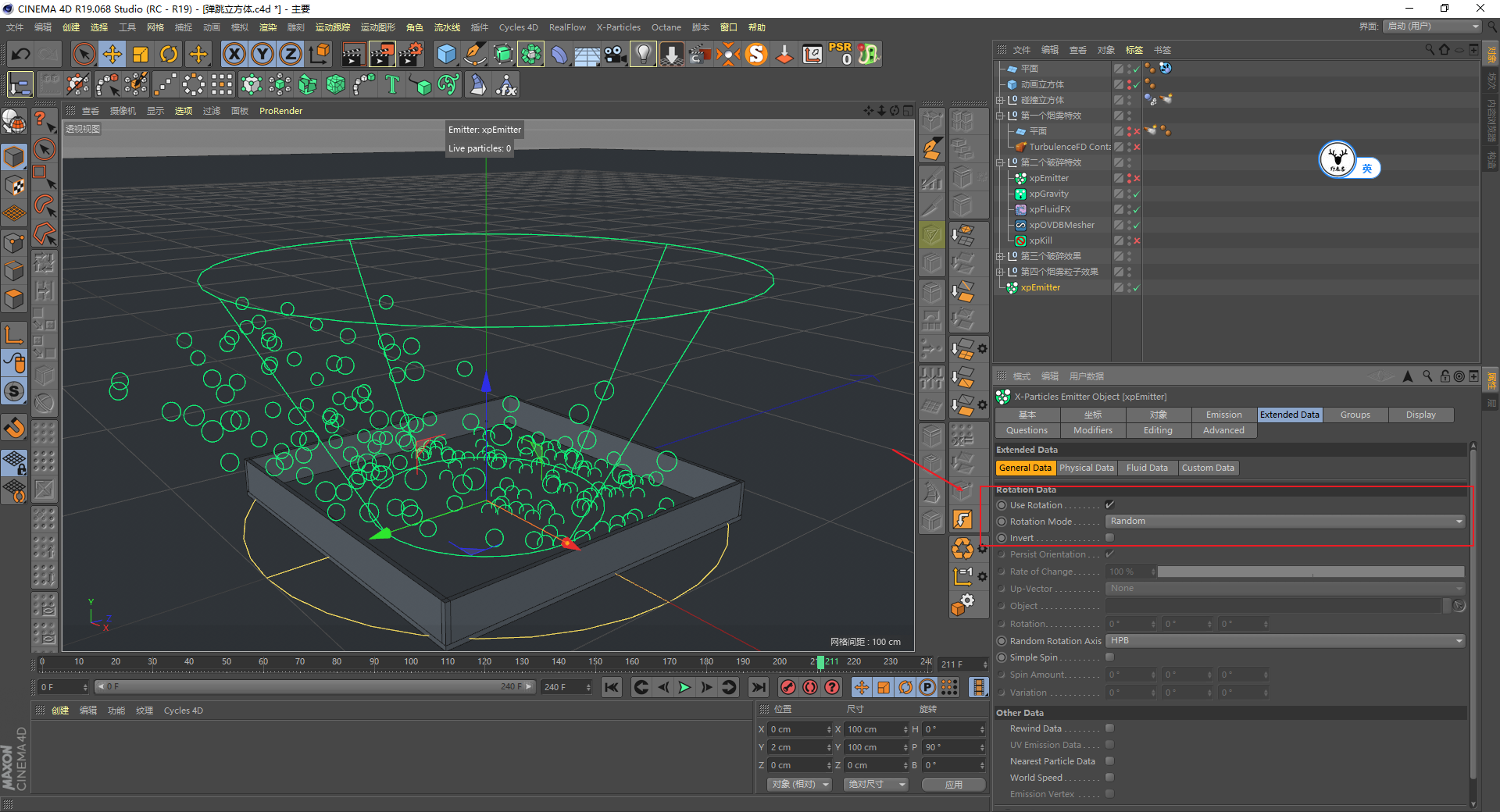

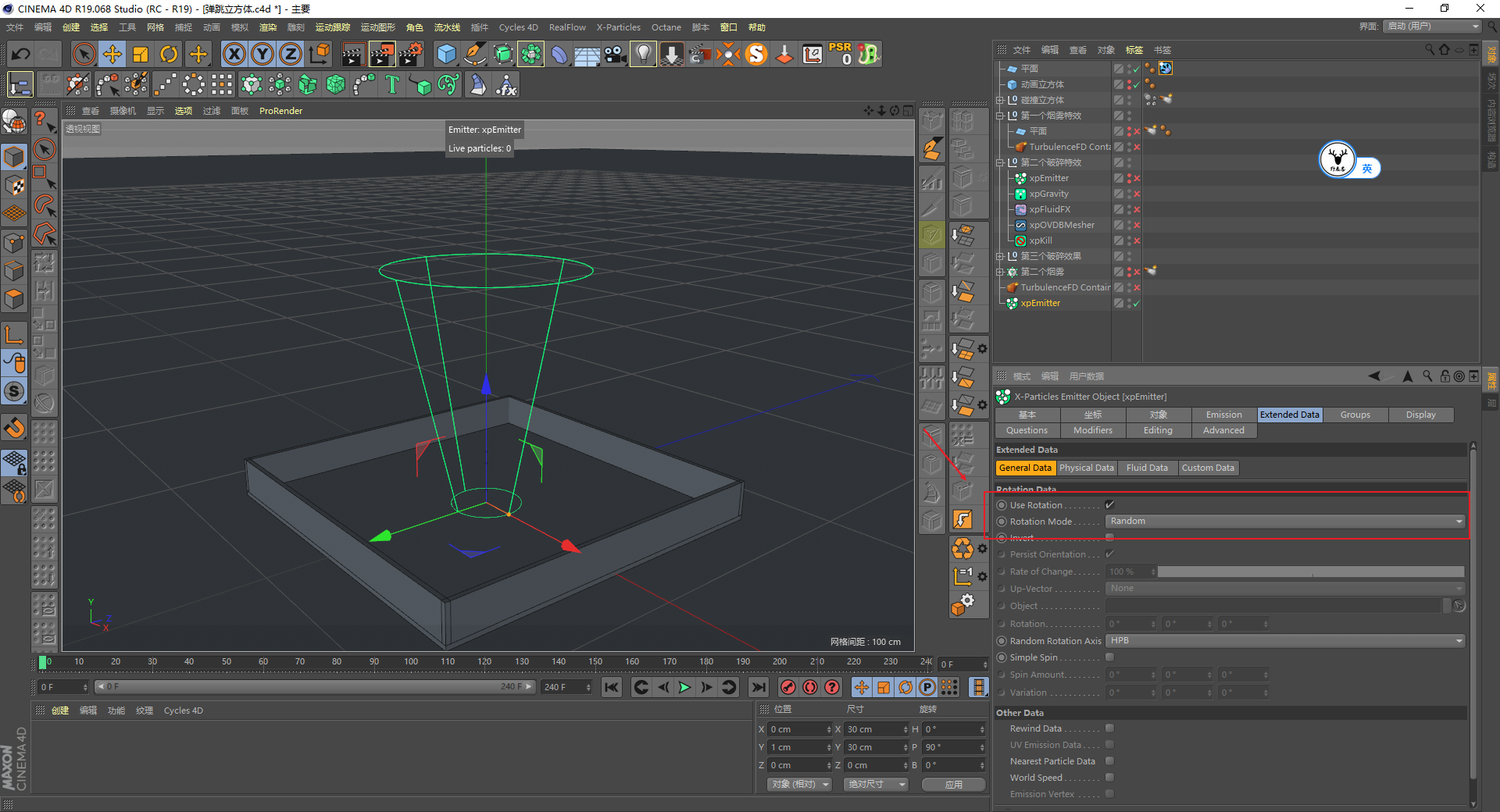

另外由于我后面是想要把粒子替换为小的立方体，所以粒子要有一定的自旋转会比较好，在额外数据里把旋转勾选上，旋转模式为随机：



至于摩擦力这些大家就看着来调整就好了，除了额外数据里调整粒子的摩擦力以外，也可以调整碰撞标签里的摩擦力：

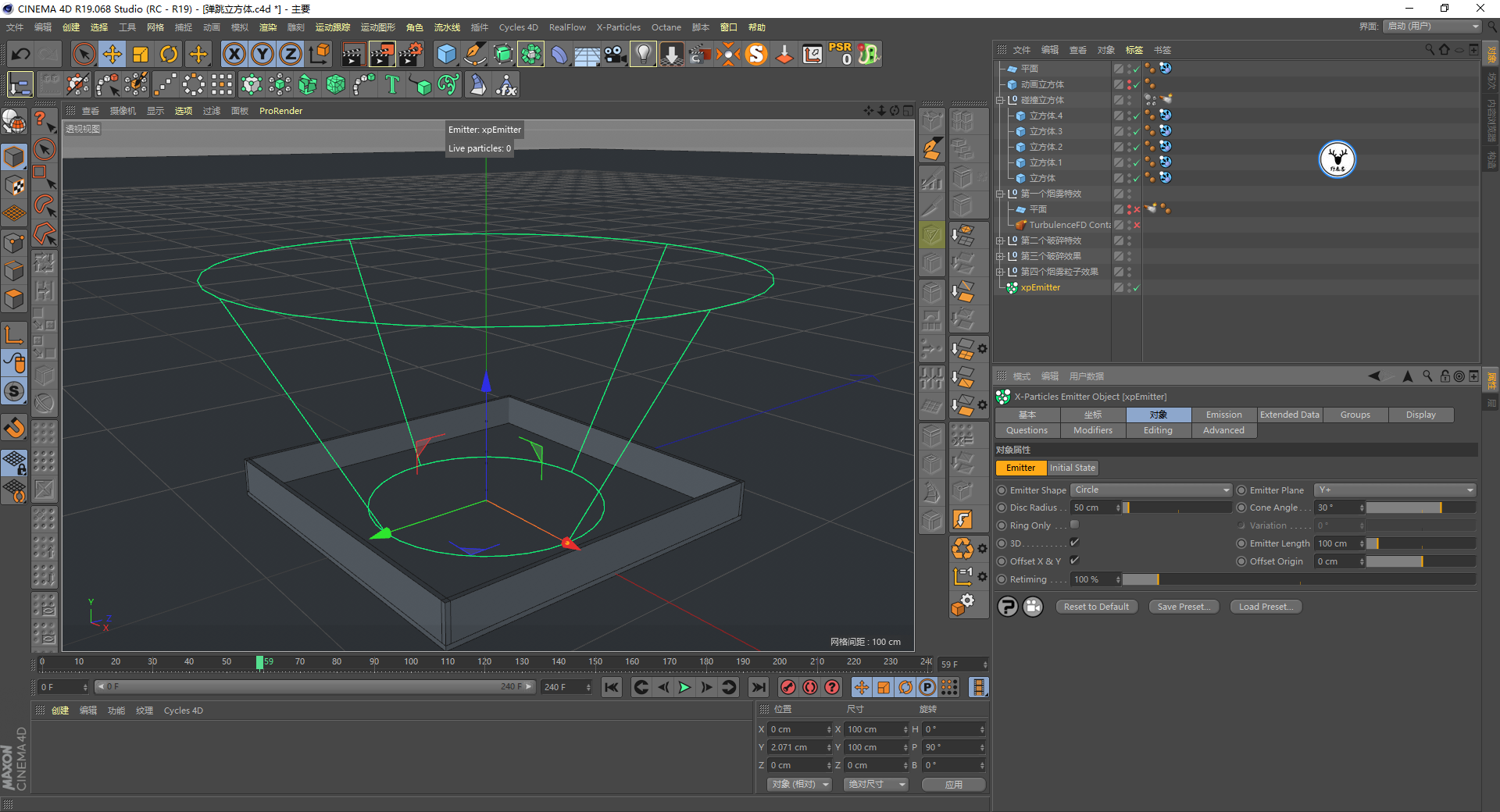

终于到最后一个效果了，其实很简单，就是一个粒子发射样条的效果，还是新建一个有角度的圆形发射器：

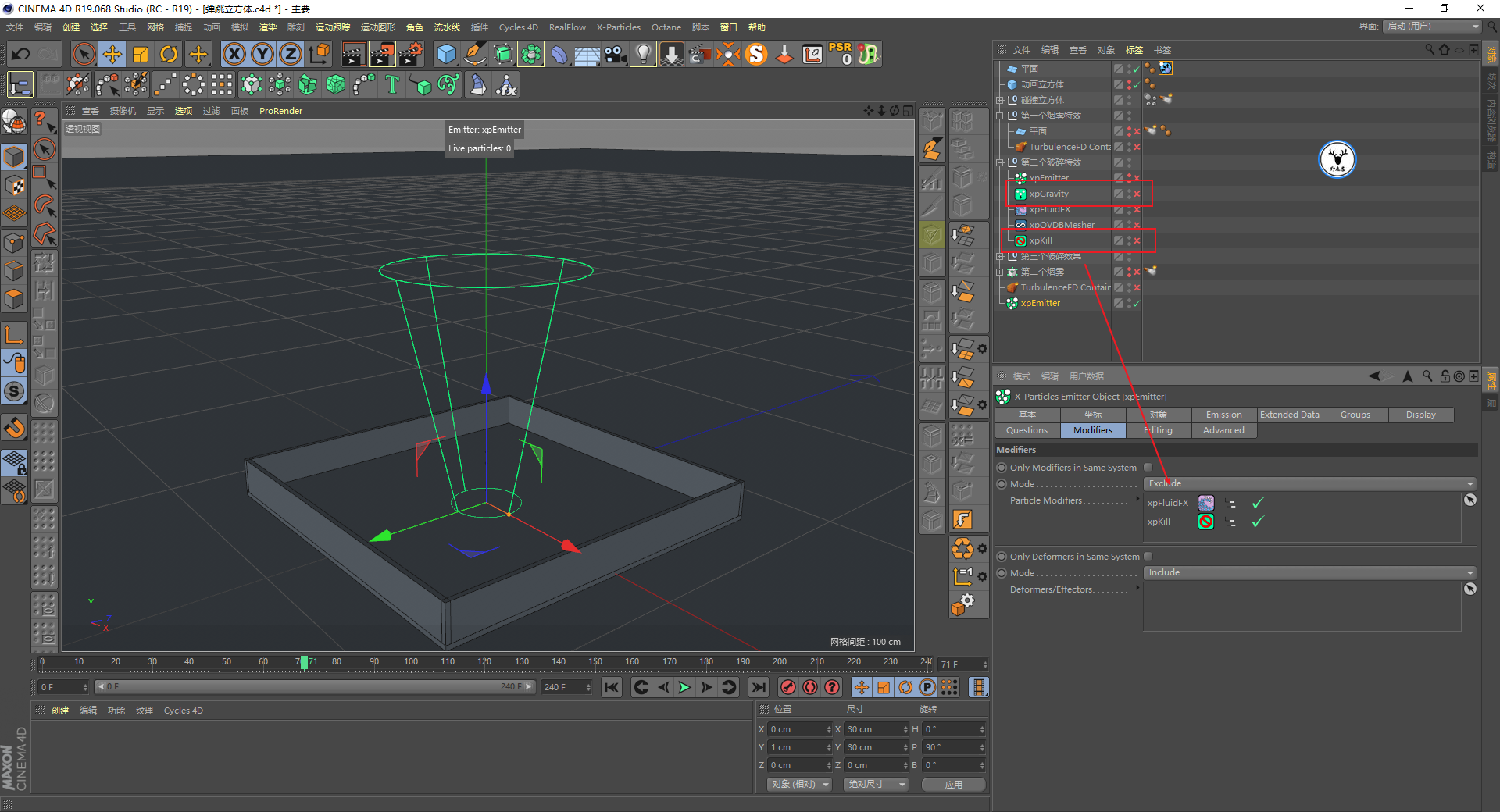

这个发射器要把重力、杀死场、xpFluidFX都排除：



发射的模式同样为Shot吧，在200帧的时候发射一帧就好，速度这些大家都看着办：



额外数据里同样开启自旋转：

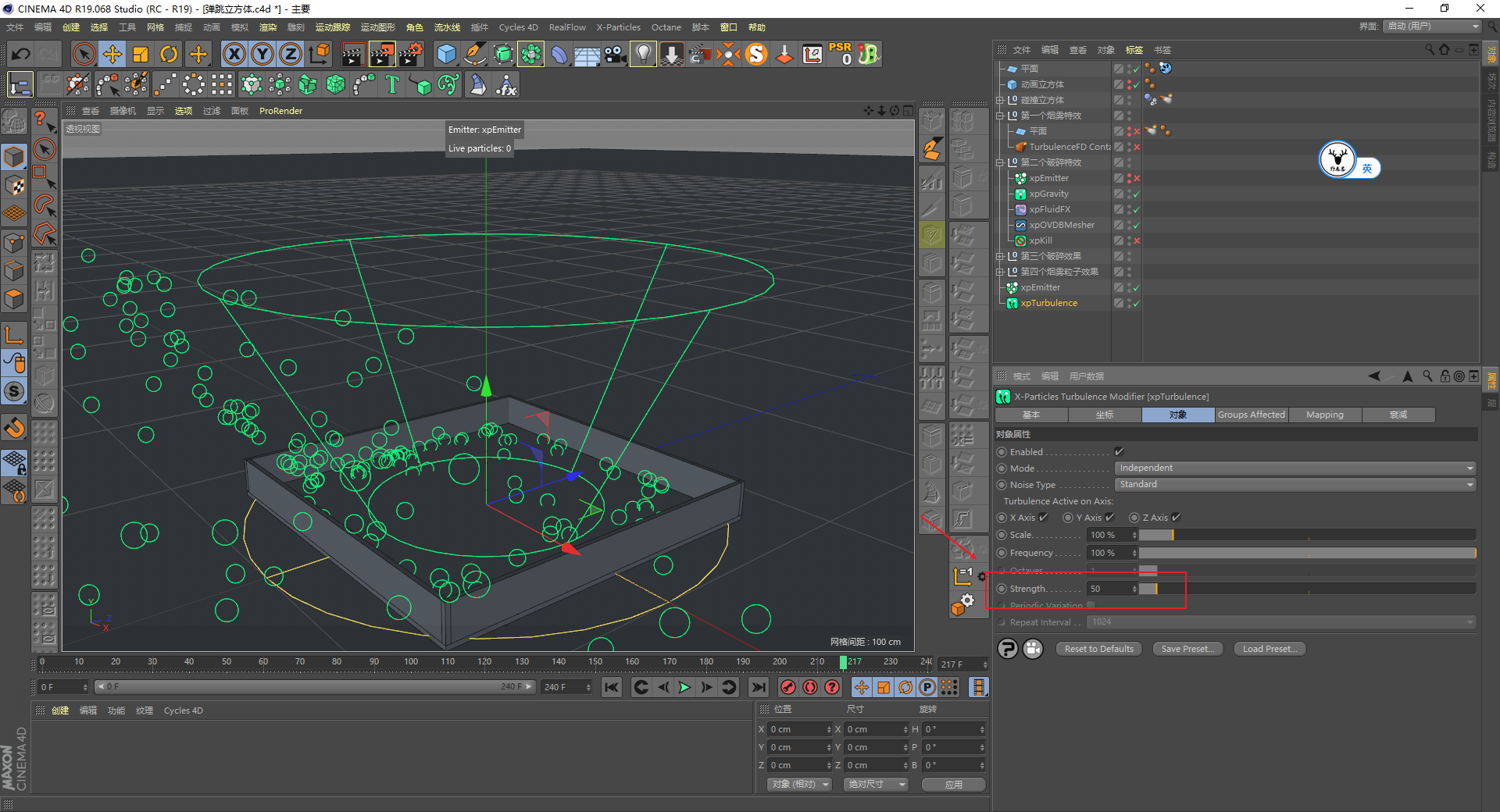

可以添加一个湍流场，让粒子运动随机：

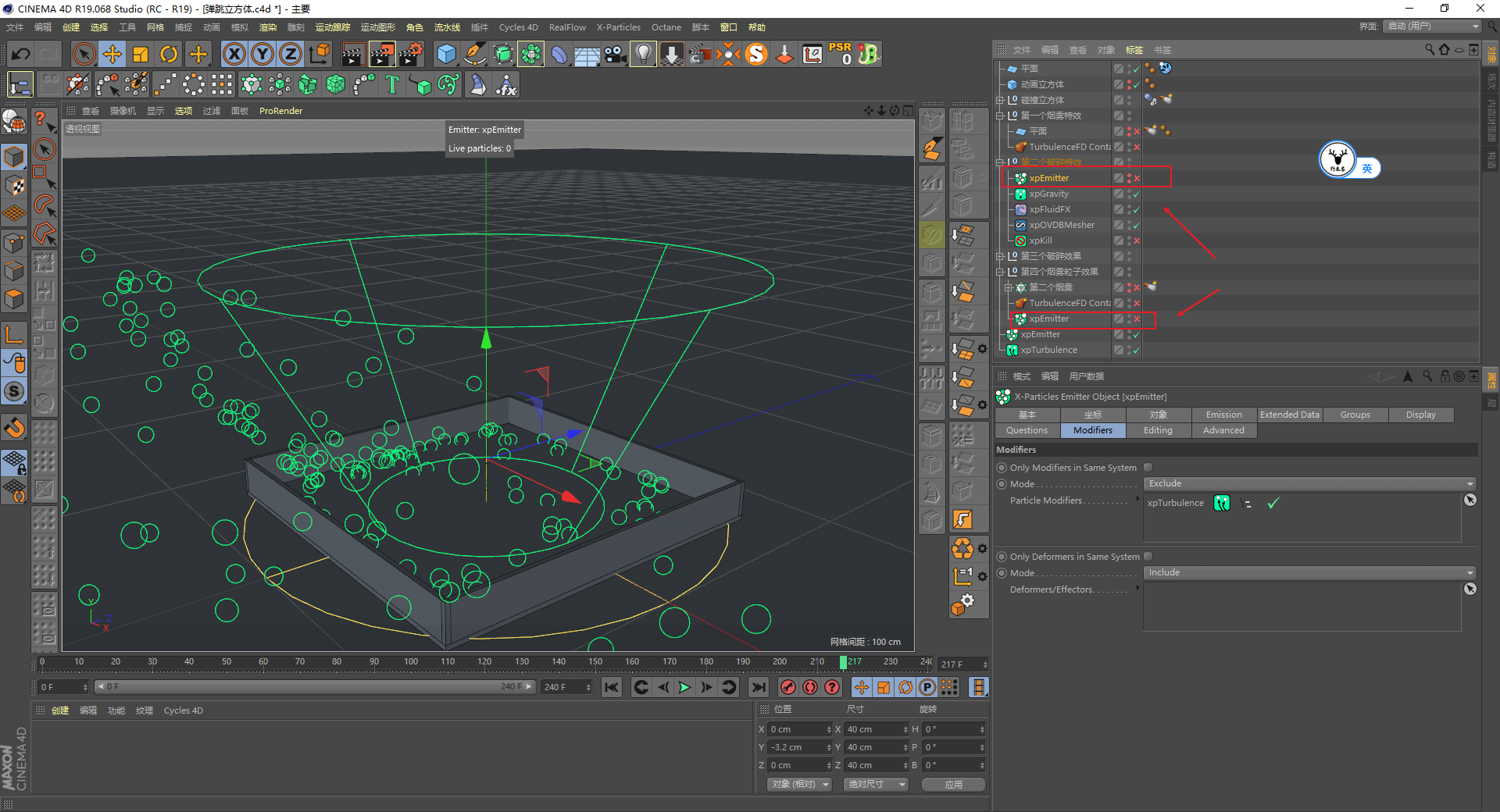

需要注意的是，这里添加了湍流场以后，之前的两个粒子发射器需要排除一下：

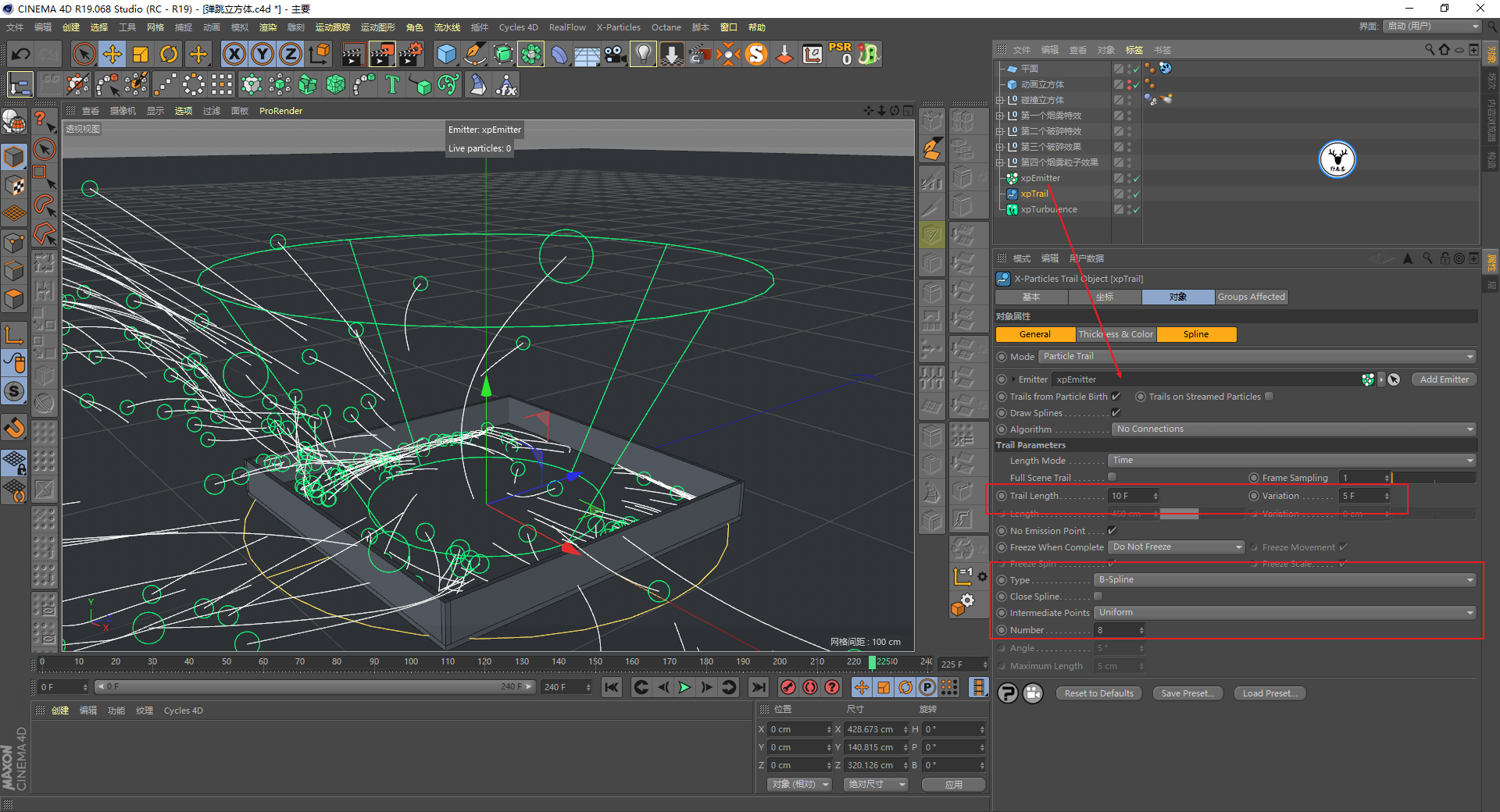

给粒子添加拖尾，修改一下拖尾的长度，样条的细分，这些都不用说吧：

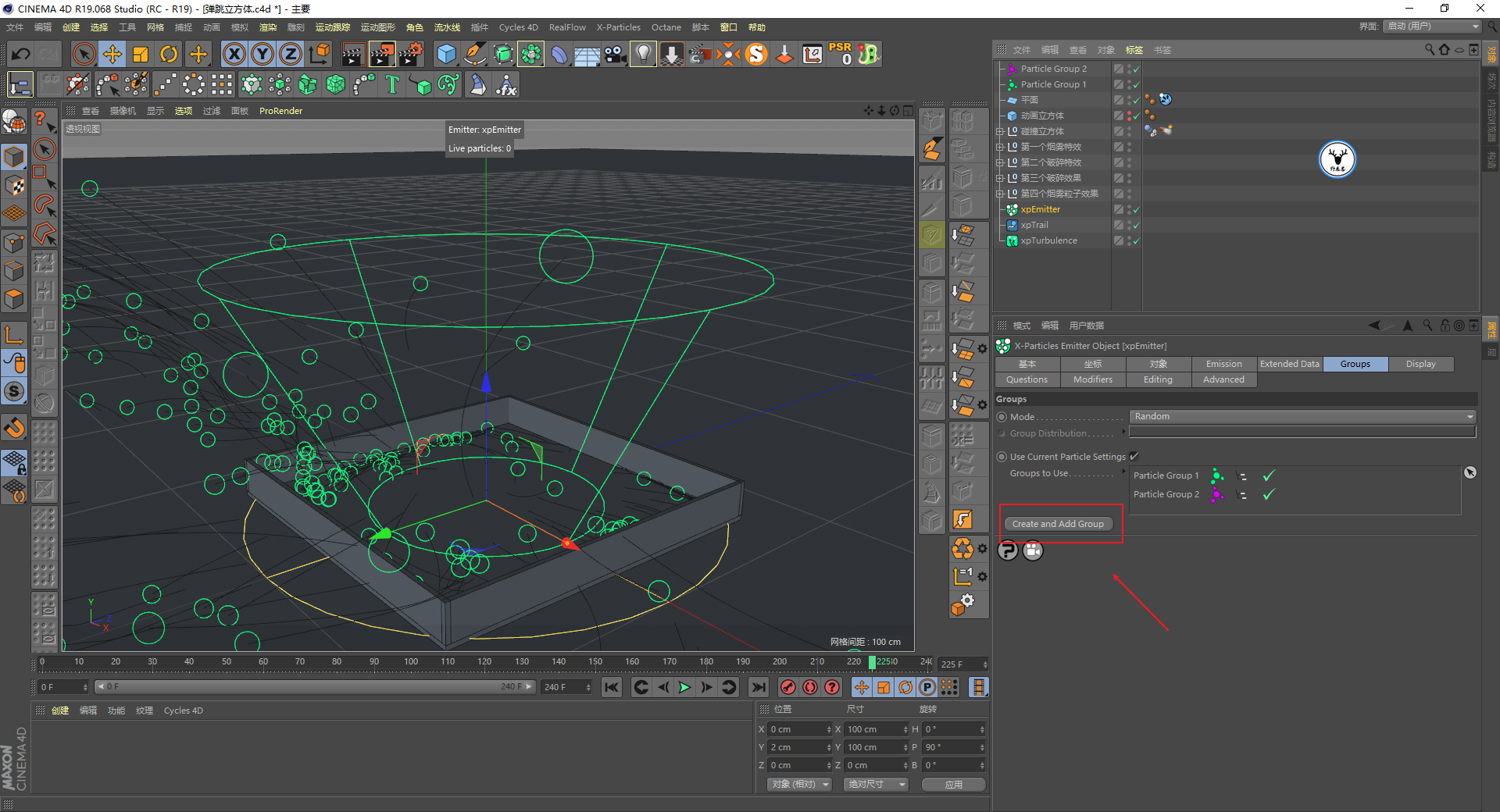

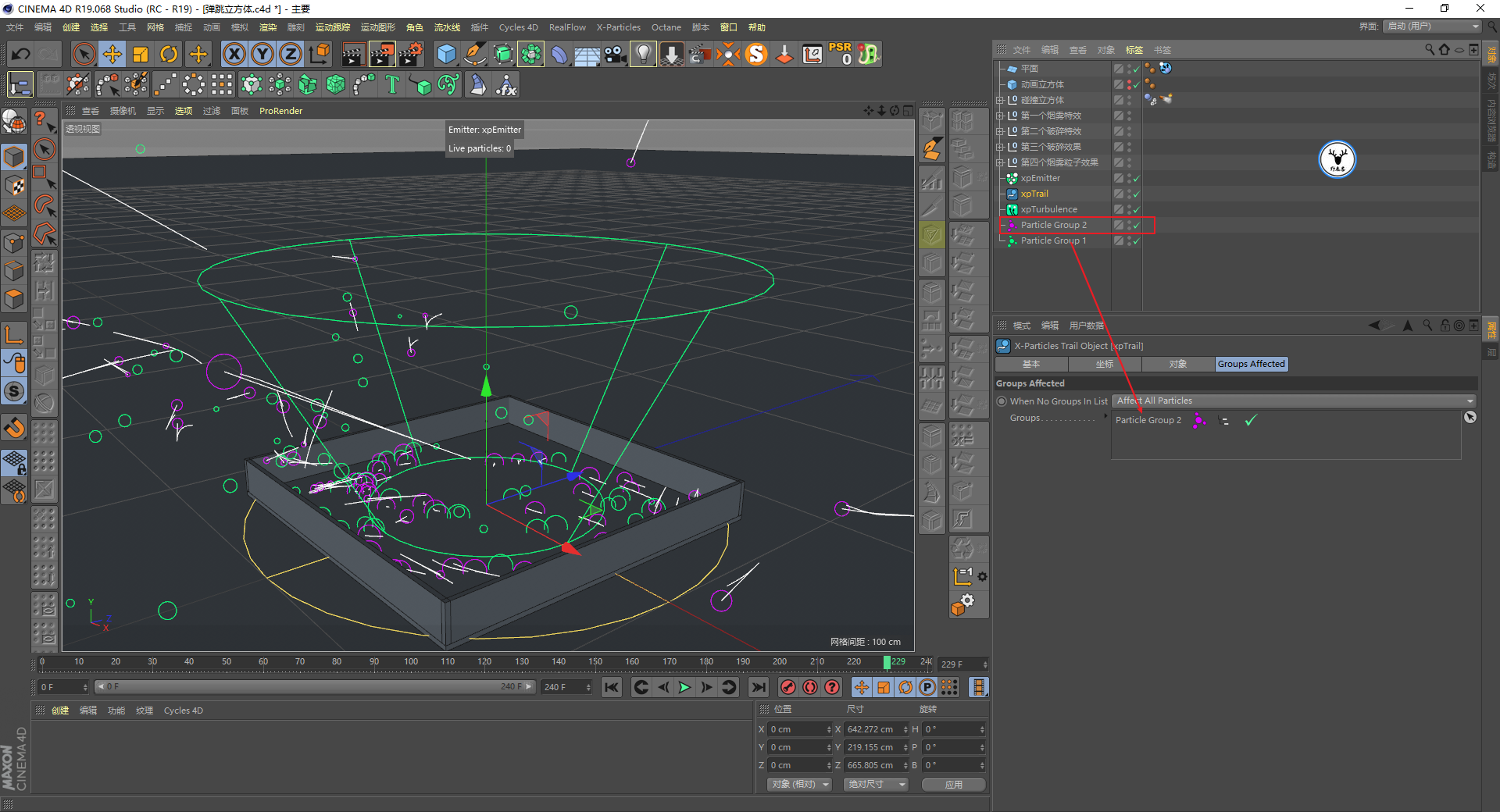

原图感觉是有些粒子有拖尾，有些没有，所以发射器里添加两个组：



让拖尾只对其中一个组起作用就好了：



这样所有的动画都做好了，终于到了渲染的部分，这部分我就做的比较水了，大概说一下吧。

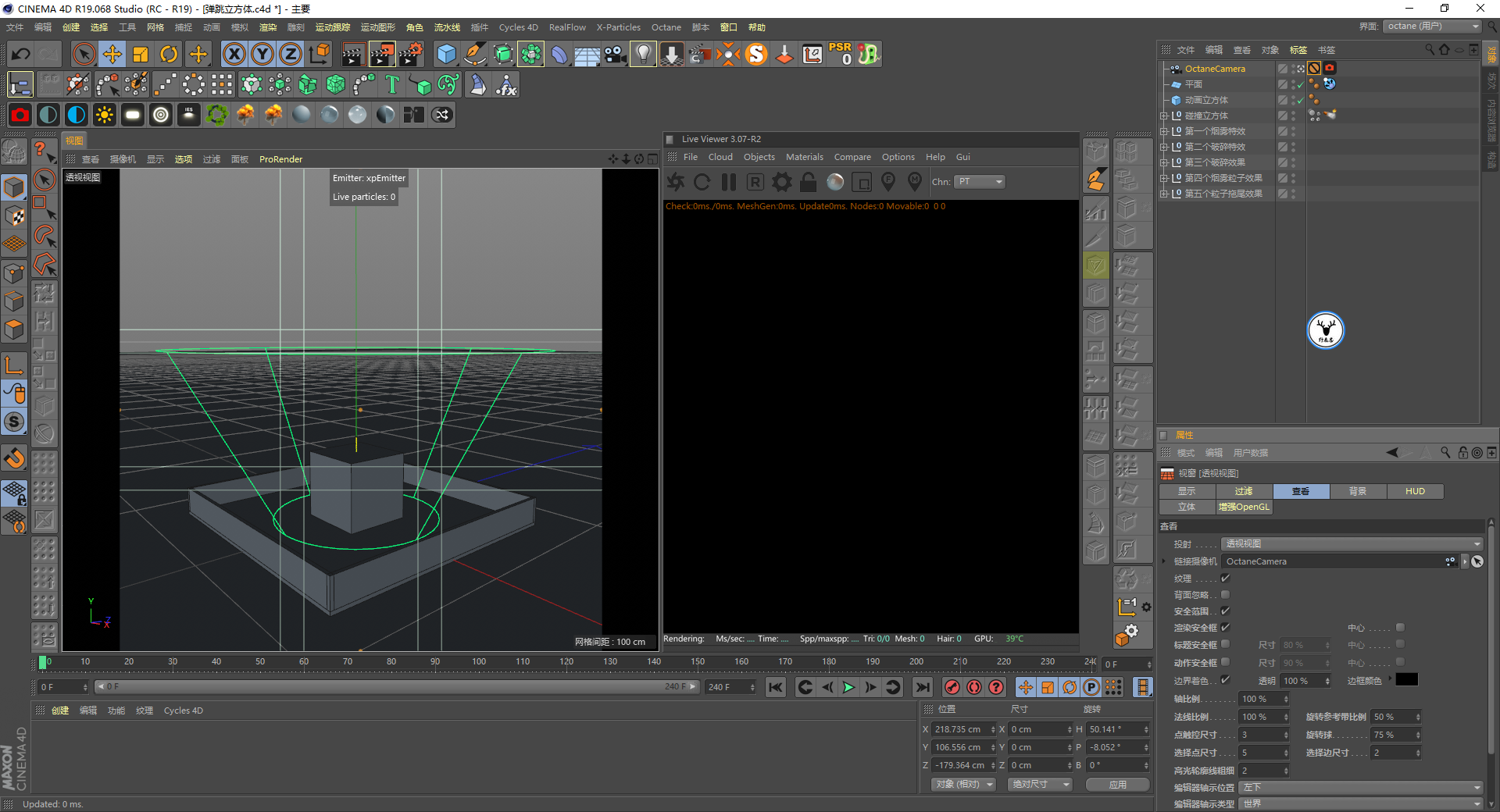

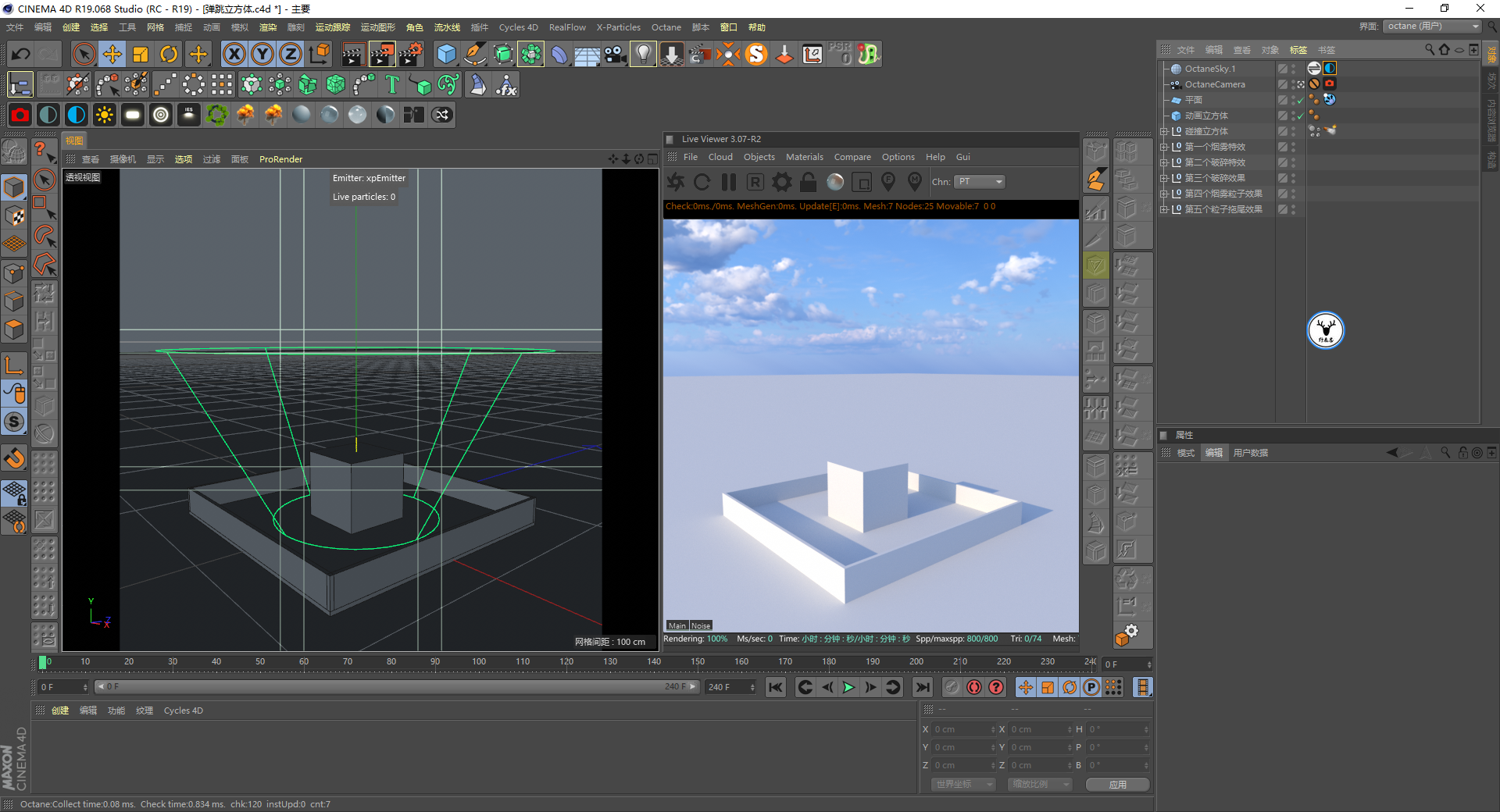

打开OC，设置渲染尺寸，摄像机固定视角，这一步不用说哈：



新建一个HDRI环境光：

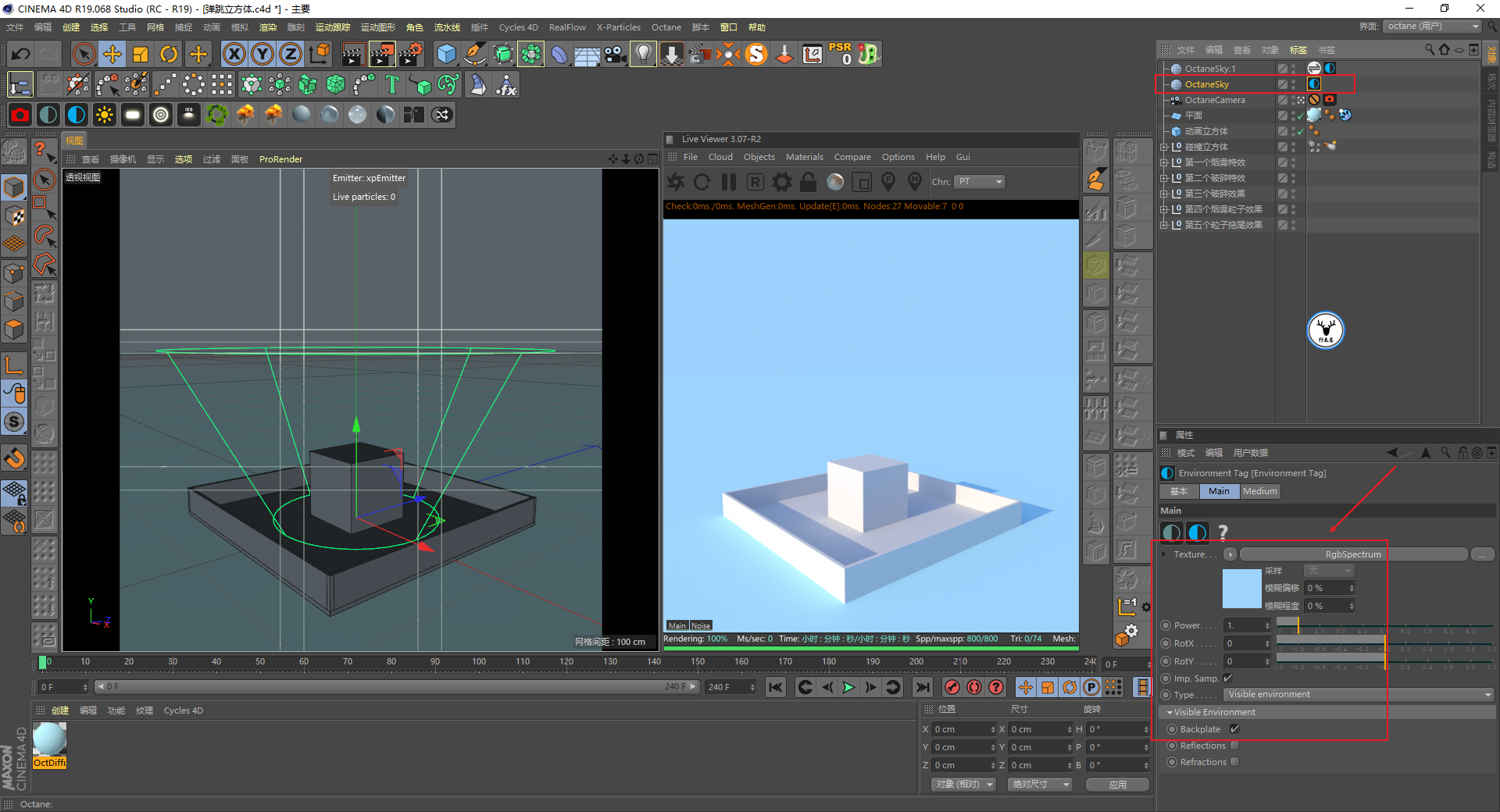

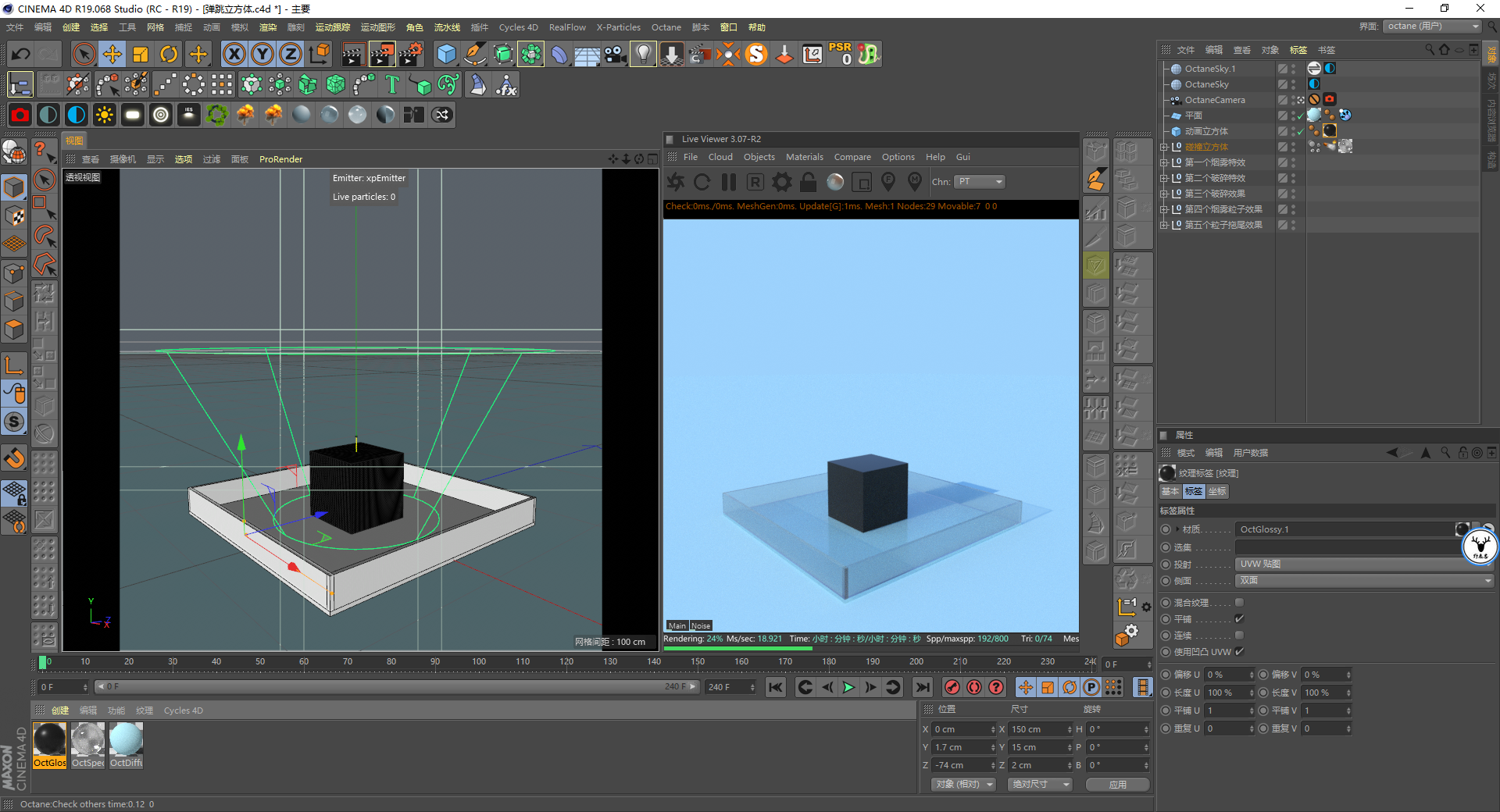

给地面一个纯色材质，如果你想要背景也是纯色的，就新建一个纹理环境光，放在HDRI环境光的下面，模式选择为可见环境，只勾选背景，颜色改为和地面颜色一样就行了：

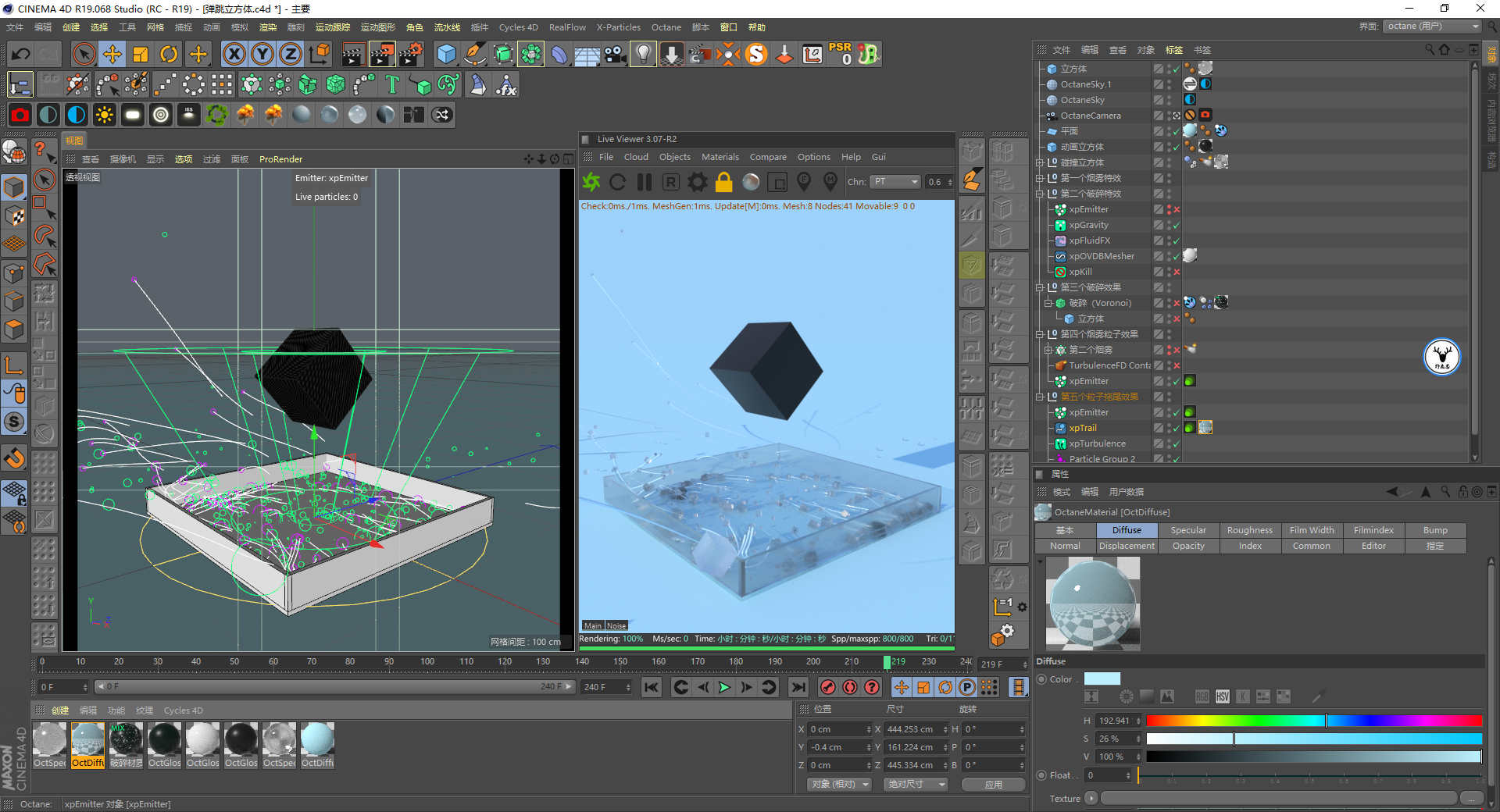

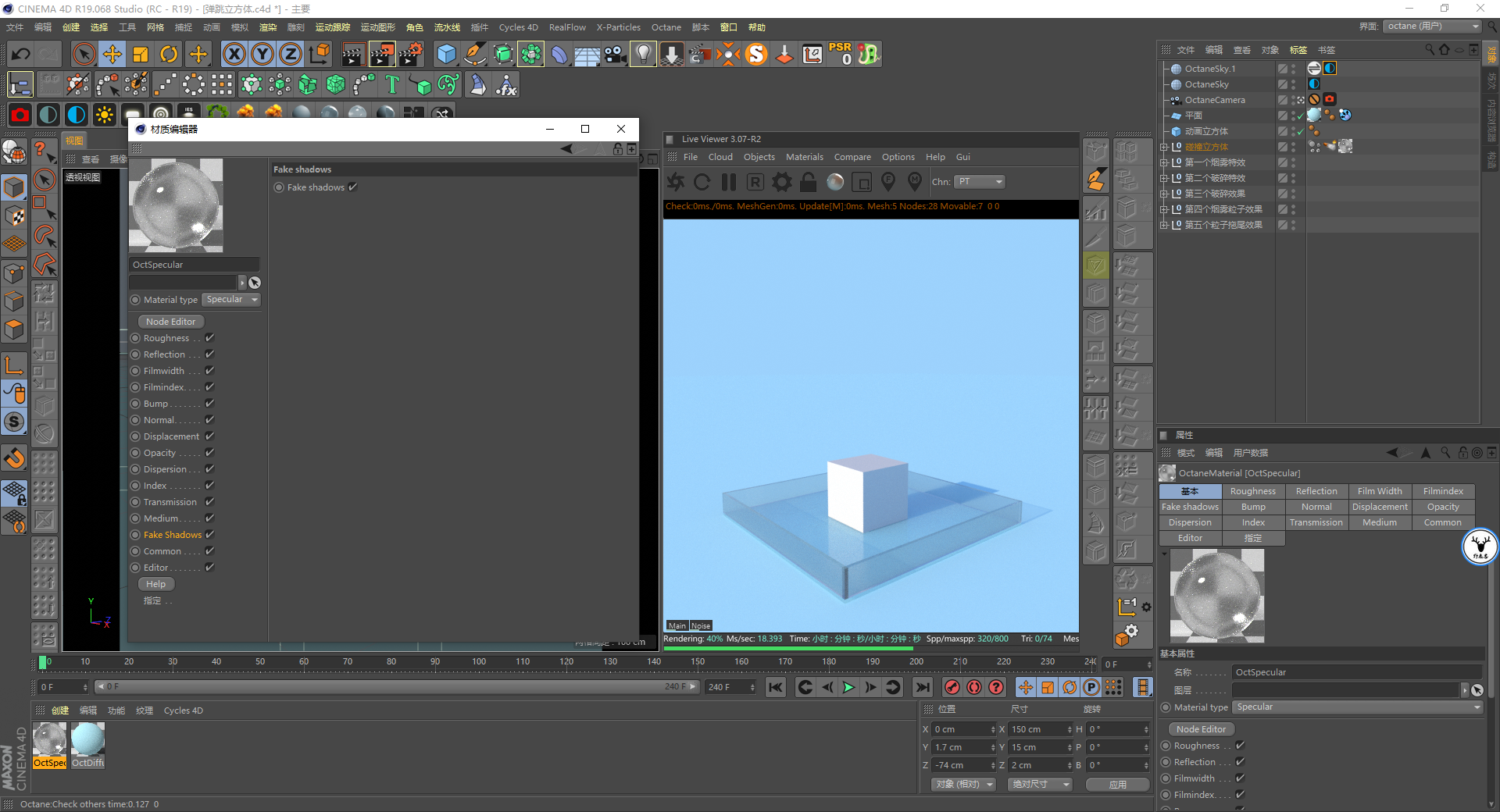

碰撞立方体就是普通的玻璃材质，一丢丢粗糙，勾选伪造阴影：



立方体是普通的黑色反射材质：

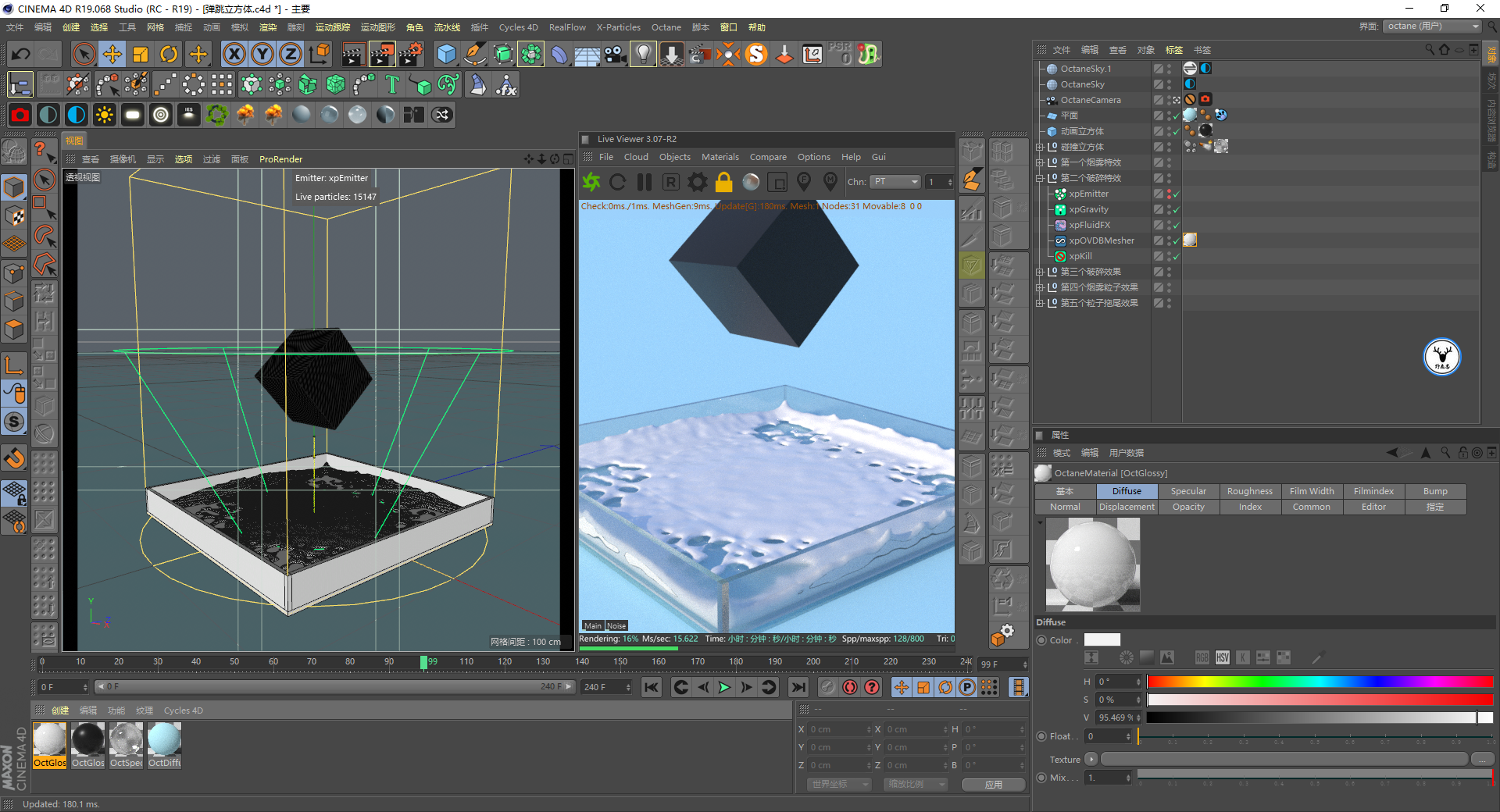

网格的话是一个普通的反射材质：

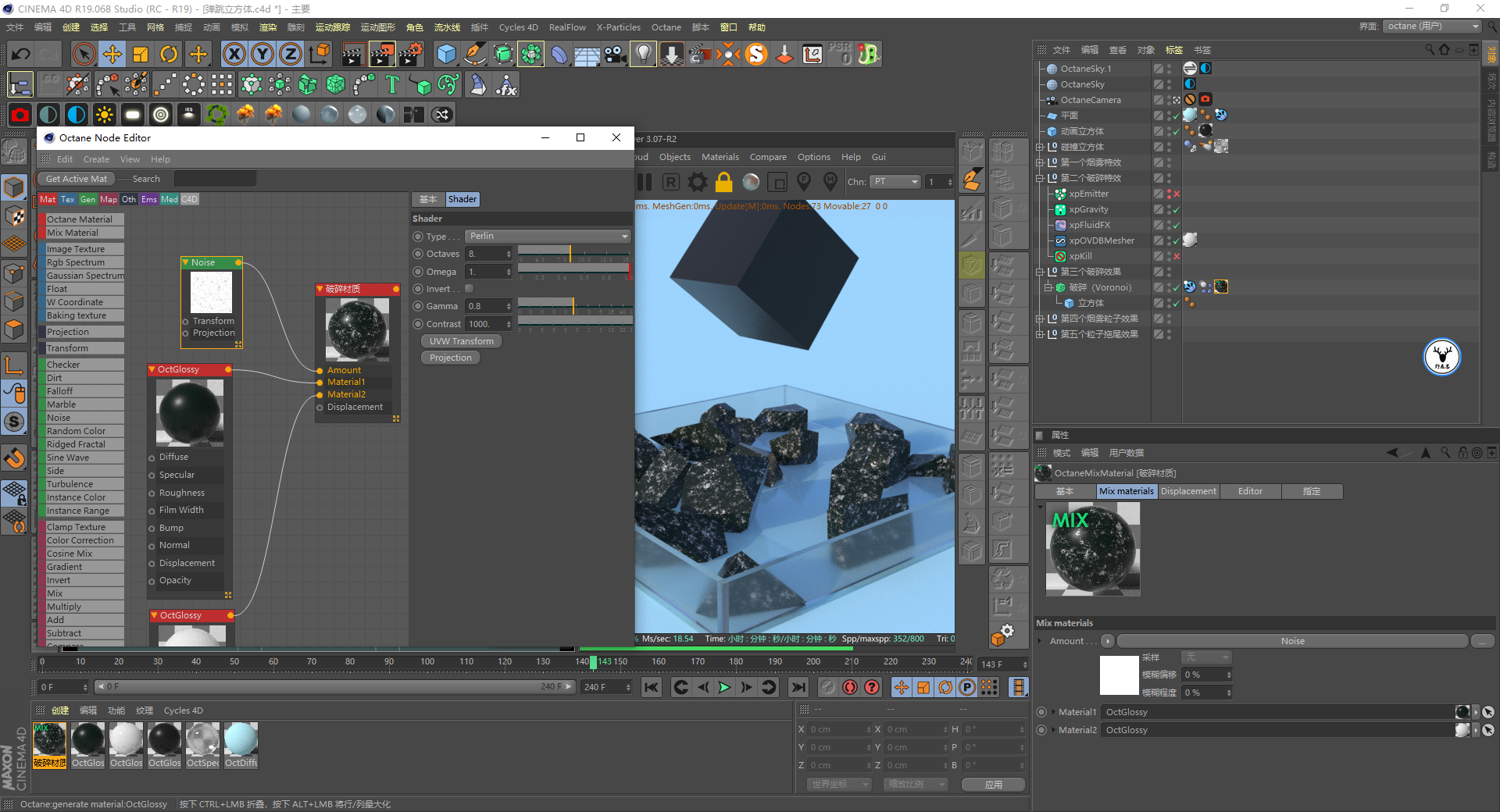

破碎对象稍微说一下，我新建了一个有点颜色倾向的反射材质，用混合材质混合这个反射材质以及网格的白色材质，然后用过OC的噪波节点来控制两个材质的显示范围：

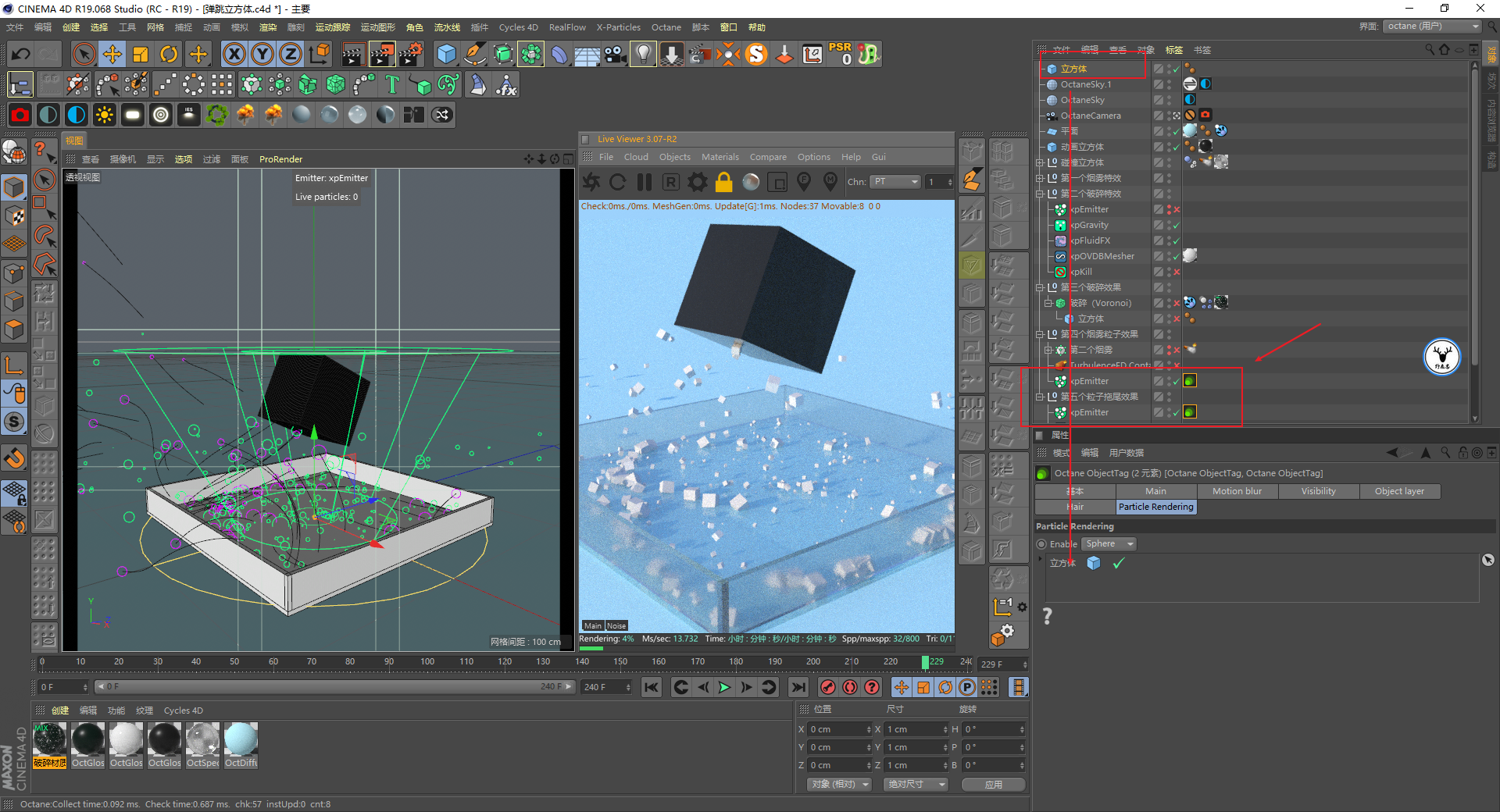

后面两个粒子发射器都添加OC的对象标签，然后新建一个立方体，体积改为1*1*1，把立方体放进行替代：

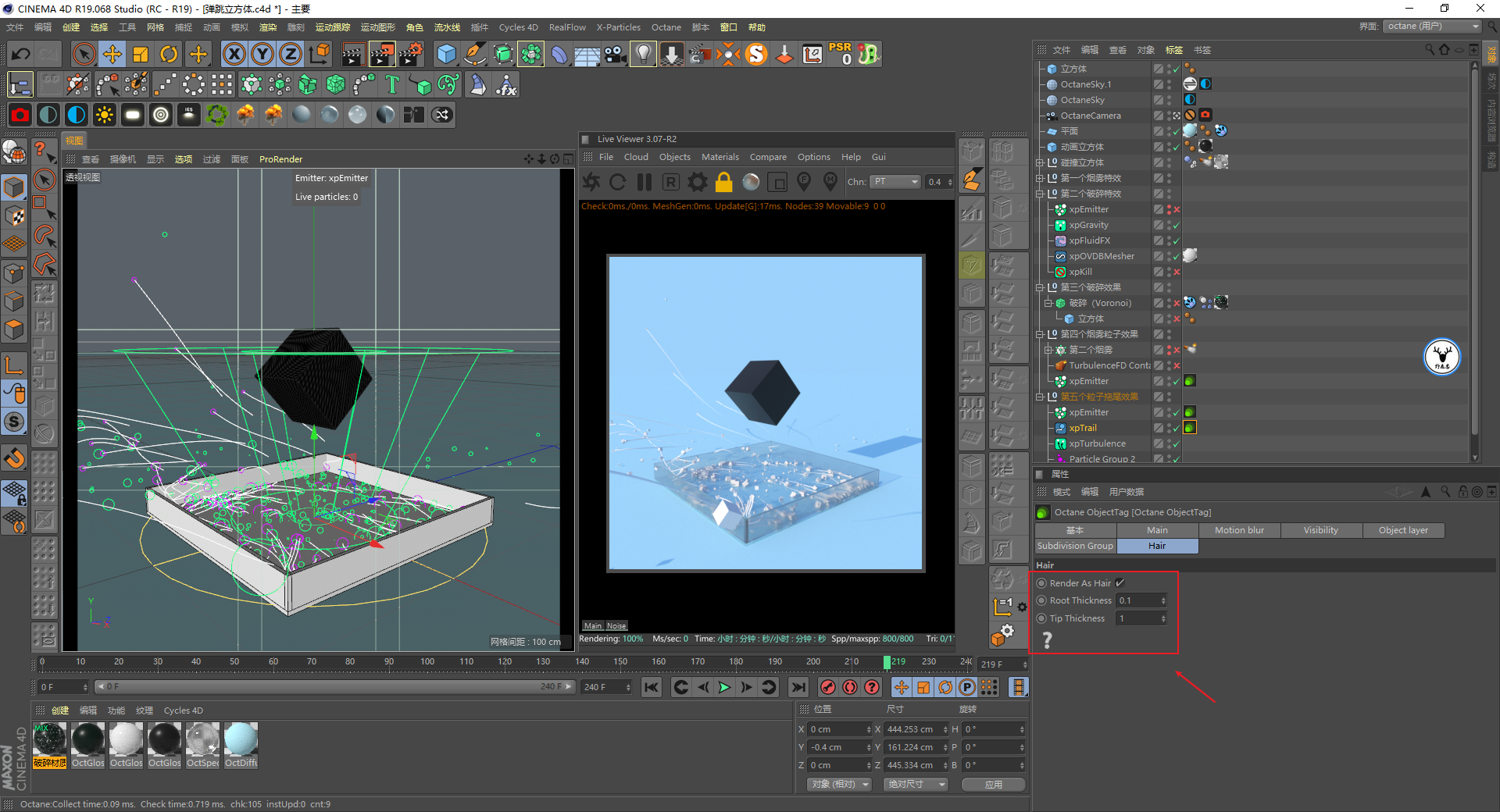

拖尾添加OC标签，勾选渲染毛发，调整粗细：



粒子我用的是普通的透明材质，毛发用的是蓝色反射材质，这个就不用多说了哈：

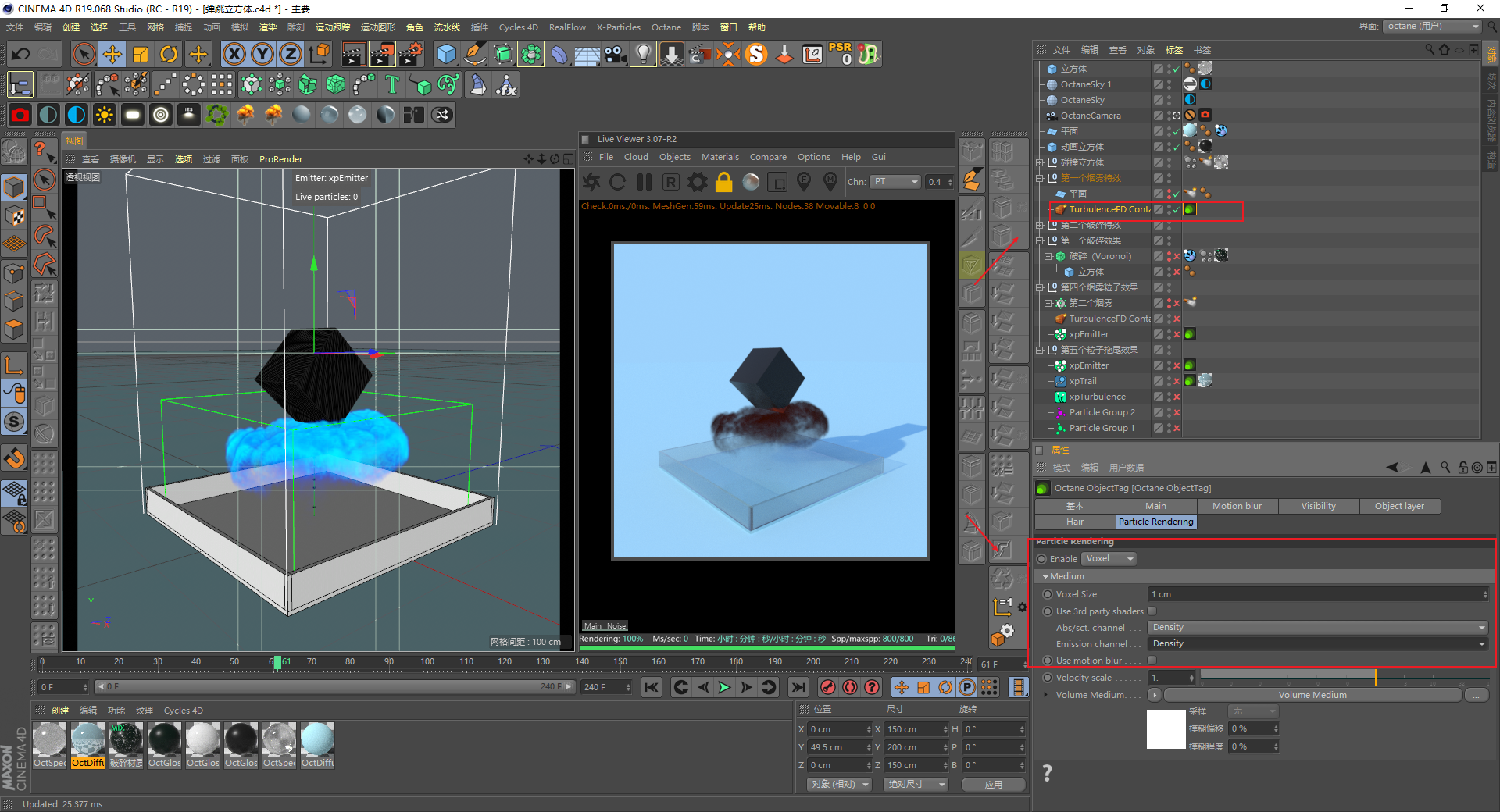

最后再说下烟雾，给容器添加OC对象标签，把粒子渲染里改为体素，然后显示通道为密度：

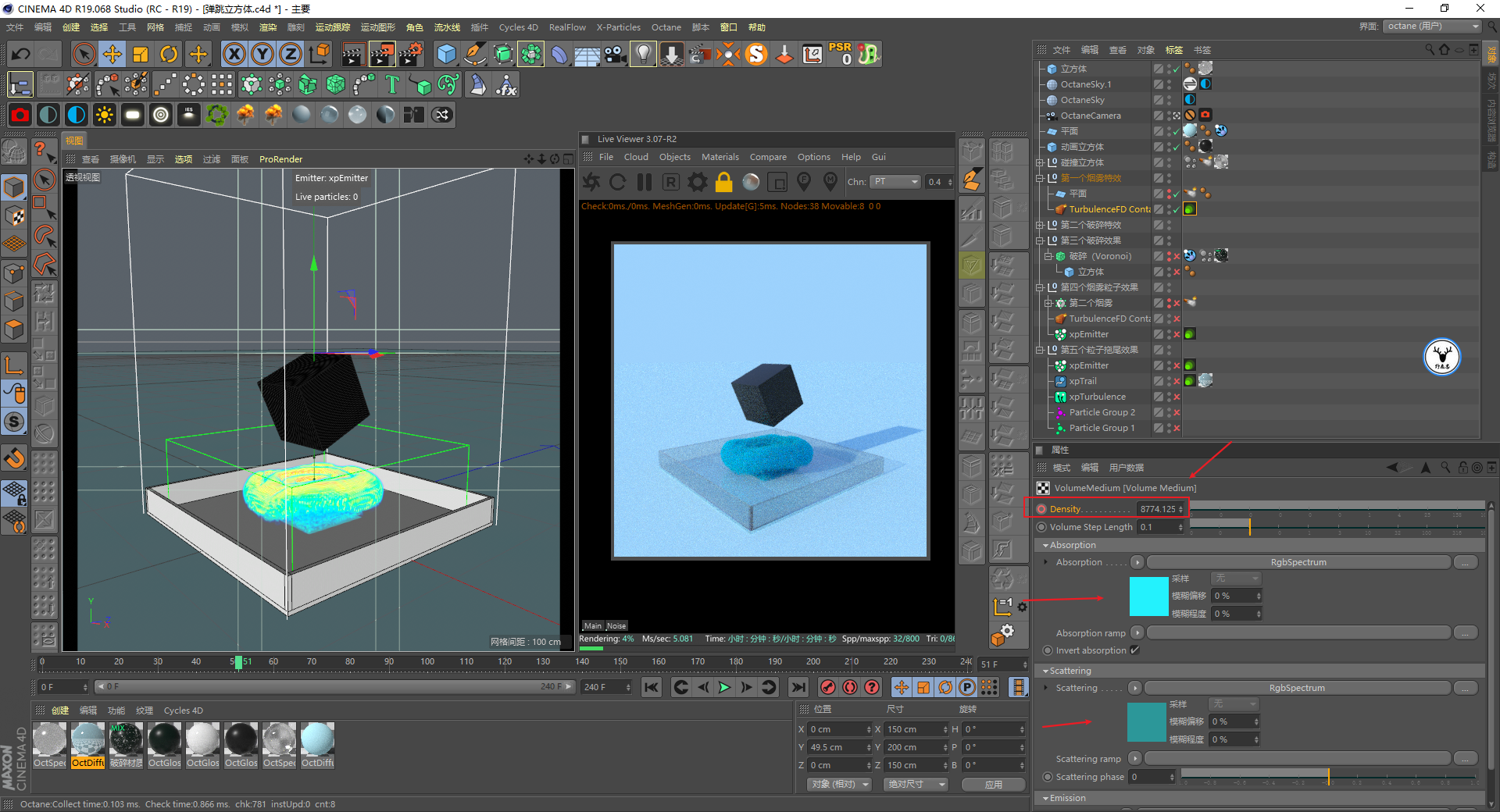

然后再去介质里修改烟雾的颜色，我希望烟雾一开始能特别的浓，所以在密度上K了一下关键帧：



另外一个烟雾也是一样的操作，这里就不赘述了，调整差不多了以后可以再将粒子缓存一下：

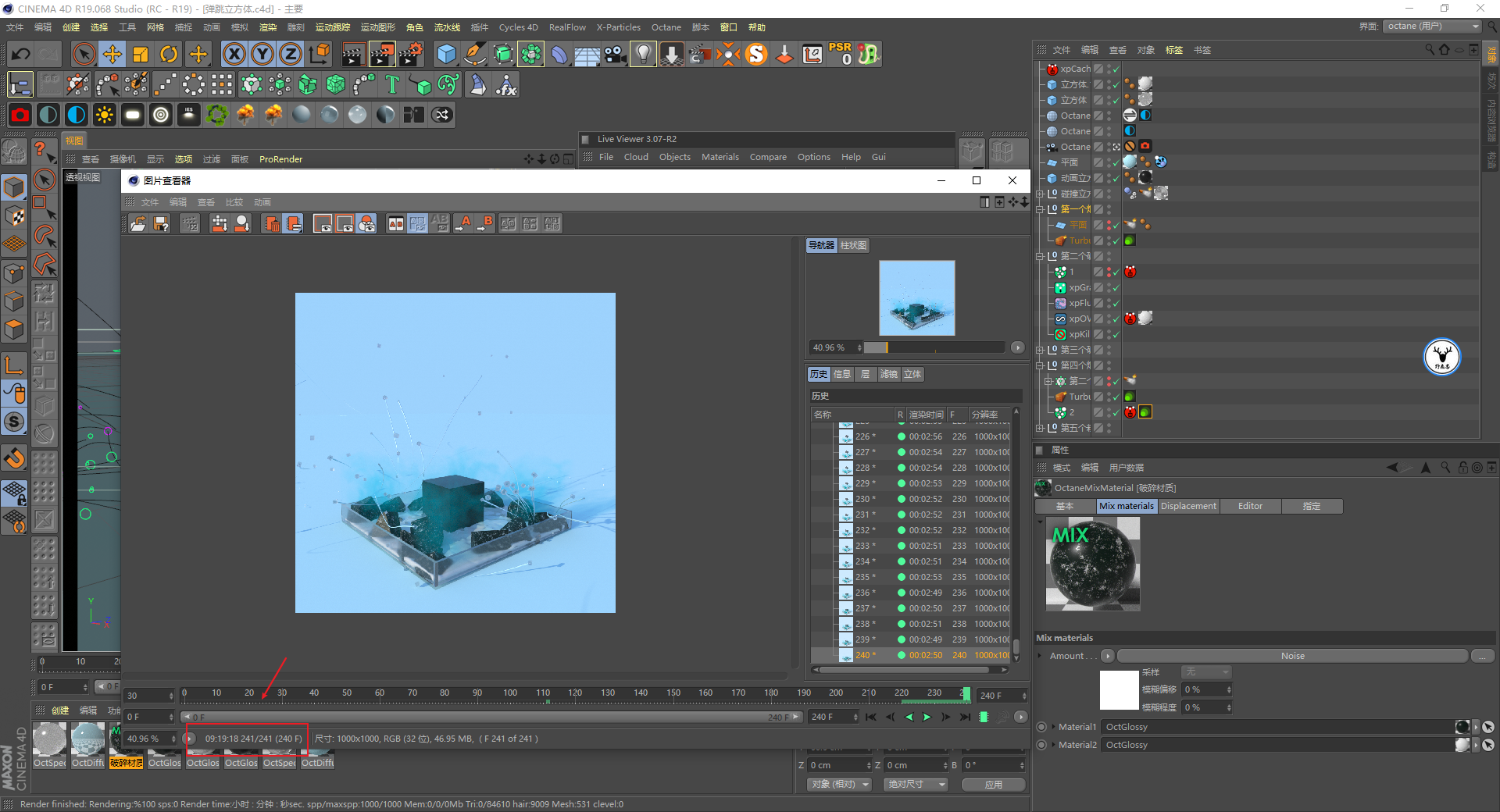

因为又有烟雾又有透明材质，所以总体来说渲染时间挺长的，我尺寸1K*1K差不多花了9个多小时：



最后导出动图看看效果吧：
